视错觉交叉杆件立体结构创意造型

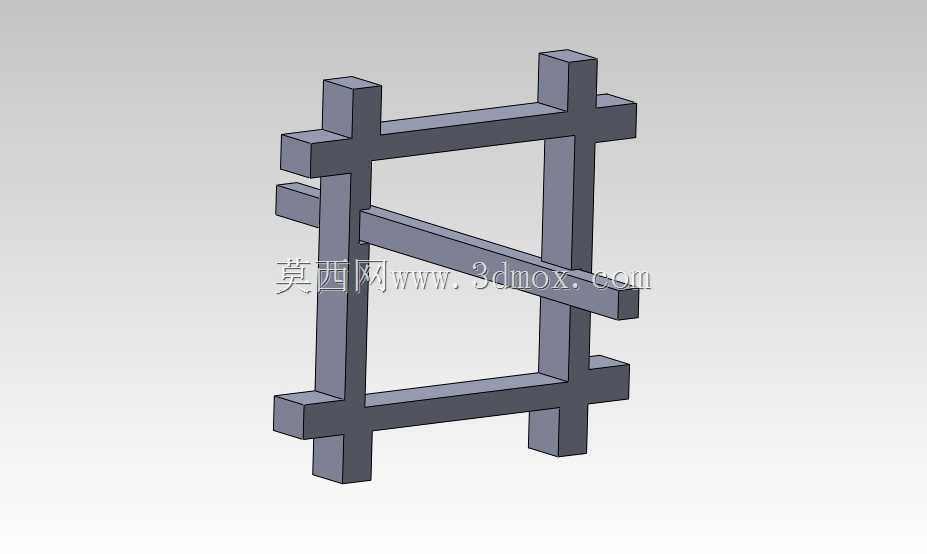

　　这类视错觉立体杆件结构，常被应用在工业设计创意展示、机械结构认知教学、空间几何实训场景中，很多职业院校的机械制图课堂会用这类结构做空间思维训练素材，帮助刚接触三维建模的学习者理解正交视图与立体造型的差异，也有部分文创展示装置会借鉴这类结构做视觉互动展品，放在工业展厅的科普区域，让参观者直观感受空间透视带来的认知偏差。从结构本身来看，整个造型由等截面的方形杆件拼接而成，所有杆件的截面尺寸保持统一，横向、纵向与斜向杆件的连接位置做了贴合式的衔接处理，没有额外的紧固件外露，视觉上呈现出杆件互相贯穿的效果，但实际建模过程中是通过分段拼接、面贴合对齐的方式实现的，不存在真实的物理干涉，

　　这也是视错觉结构的核心设计逻辑——利用固定视角下的透视重合，让观察者在特定观看角度产生杆件空间位置错位的认知。设计这类结构的时候，首先要确定主视视角的透视关系，所有杆件的端点位置都要在主视平面上形成闭合的井字轮廓，斜向杆件的两个端点分别落在不同纵深的横向杆件上，调整杆件的纵深偏移量，让斜杆在主视角下刚好同时连接两个看似处于同一平面、实际存在前后距离的节点，同时要保证所有杆件的棱线在主视角下没有穿模错位，切换到其他视角时就能看到杆件实际的空间错落关系。从安装边界来看，这类结构如果做成实体展示件，整体外轮廓是规整的矩形框架，长宽高比例接近3:3:1，底部四个杆件端点作为支撑脚，放置在水平台面上时不需要额外的固定结构，

　　自身重心落在支撑面范围内，稳定性足够，杆件的截面边长可以根据展示场景缩放，做桌面摆件时截面边长控制在15-20mm即可，整体外框尺寸控制在200mm见方，适合近距离观察；如果做大型展厅装置，截面边长可以放大到100-120mm，整体外框尺寸做到2m见方，配合固定视角的观察点位设置，能让站在指定位置的参观者获得最强烈的视错觉效果。结构本身没有活动部件，所有连接位置都可以采用粘接或者焊接的方式固定，加工时只需要按照建模拆分的杆件尺寸下料，保证每根杆件的端面垂直度，拼接时按照空间坐标定位每根杆件的位置，先拼接外围的矩形框架，再安装中间的斜向杆件，最后打磨连接位置的接缝，做统一的表面处理，就能还原出建模的视觉效果。

　　很多三维建模初学者在练习这类结构的时候，容易出现的问题是没有控制好杆件的纵深偏移量，导致切换视角后杆件出现真实的干涉，或者主视角下棱线无法对齐，破坏视错觉效果，所以建模时需要反复切换正交视图与透视图核对节点位置，确保每一个连接点在主视角下完全重合，同时在三维空间中杆件之间保持合理的间隙或者做布尔合并处理，避免出现建模错误。这类结构除了教学和展示用途，也可以作为创意家居的装饰构件，比如做成立体装饰画的框架，或者书架的局部造型，利用视错觉效果增加空间的趣味性，在工业设计领域，这类空间错位的设计思路也常被借鉴到产品的外观造型中，让产品在特定角度呈现出独特的视觉效果，提升产品的设计感。
