空手道协会徽章立体结构设计

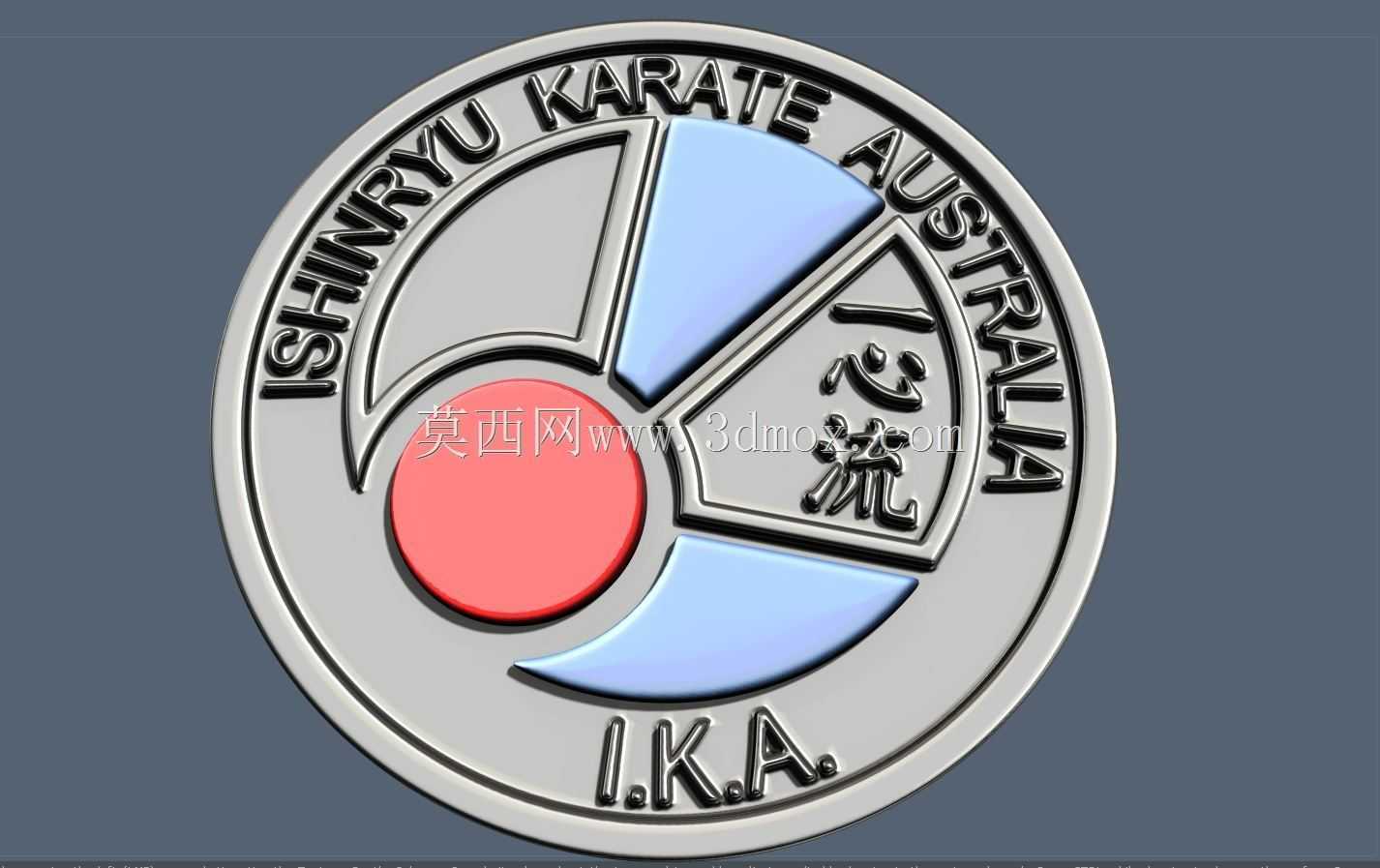

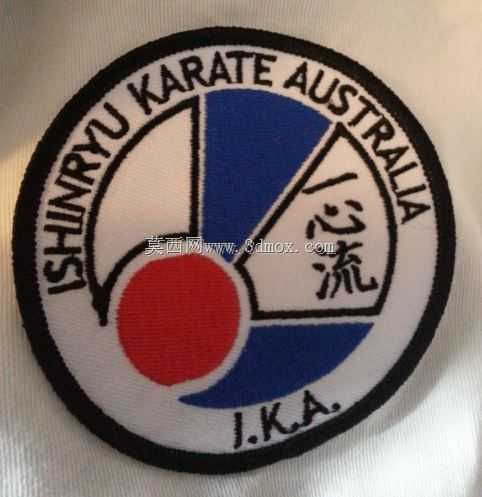

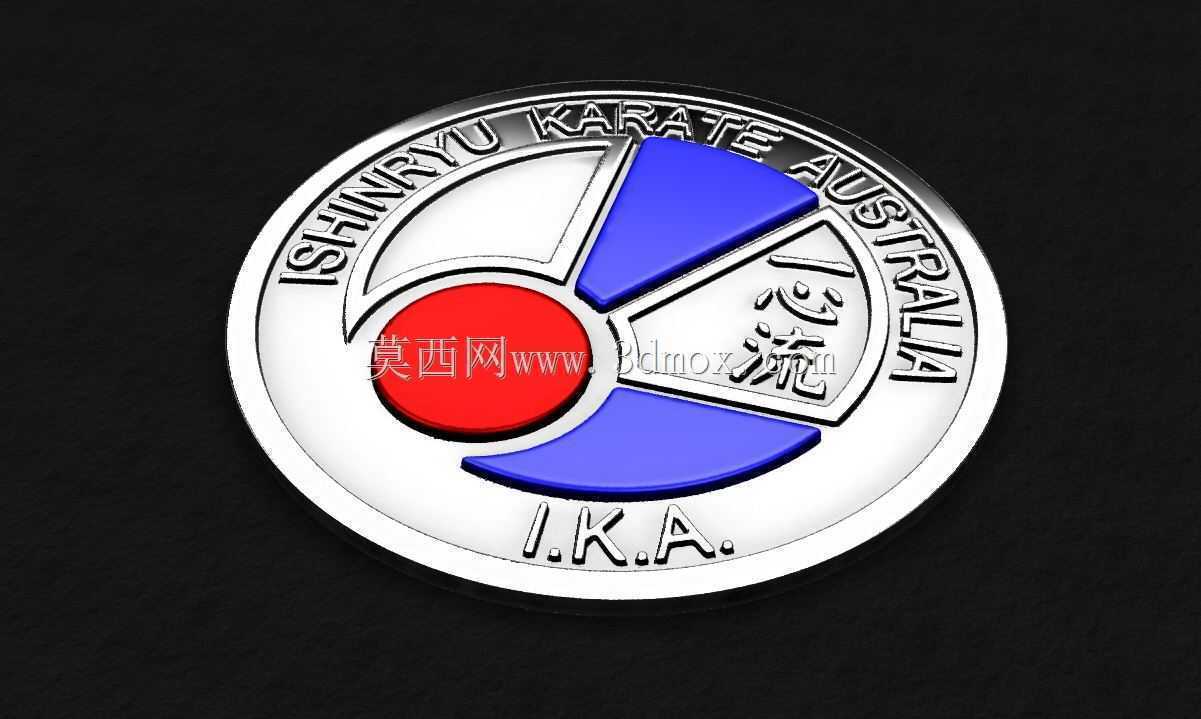

　　这款立体徽章结构的设计，最初的需求场景来自武道社团线下场馆的标识展示、赛事纪念周边的实体制作，同时也可适配道馆墙面装饰、学员段位纪念配饰等不同使用场景，在结构设计上需要兼顾金属压铸、3D打印两种主流加工工艺的成型要求，避免出现脱模困难、壁厚不均的问题。从结构分层来看，整体采用圆形基底加分层浮雕的设计思路，最外层为凸起的环形边框，边框表面做圆弧倒角处理，既避免锐边划伤，也能在金属压铸时提升材料流动性，减少充型缺陷。环形边框内侧预留文字雕刻区域，文字采用阴刻与阳刻结合的方式，外圈环绕的社团名称文字凸起高度控制在0.8mm，既保证触摸时的识别手感，也不会因为凸起过高在佩戴或安装时出现磕碰掉漆的问题。徽章中心区域做分块式色彩分区设计，

　　三个扇形色块与中心圆形色块之间预留0.3mm的凹槽分界，这个尺寸的凹槽刚好可以容纳珐琅填色工艺的色料层，不会出现色料溢出混色的问题，同时凹槽的侧壁做1.5度的拔模斜度，适配压铸模具的脱模需求。中心的汉字标识区域采用独立的凸起结构，凸起高度比外圈文字高0.2mm，形成视觉上的层级差，让核心标识在不同光线角度下都能有清晰的辨识度。安装边界方面，徽章背面预留两种安装结构的适配空间，一种是针对胸针佩戴场景的别针卡槽，卡槽位置做下沉0.5mm的平面处理，保证别针安装后不会突出徽章背面，避免佩戴时硌蹭衣物；另一种是针对墙面固定场景的螺柱安装孔，孔位做M2的标准内螺纹设计，孔深3mm，可直接搭配标准铜螺柱完成墙面固定，不需要额外的转接结构。

　　壁厚设计上，整体徽章最薄处不小于1.2mm，最厚的中心区域控制在4mm，既保证整体结构强度，不会因为轻微挤压出现变形，也能控制整体重量，作为胸针佩戴时不会因为过重拉扯衣物。表面处理的结构适配方面，金属原色区域预留0.1mm的抛光余量，填色区域做哑光基底处理，提升色料的附着能力，避免长期使用出现色层脱落。在实际使用中，这款结构的徽章既可以作为社团成员的身份标识配饰，也可以放大尺寸后作为道馆的墙面立体标识，不同尺寸缩放时，所有结构参数都按照等比例调整，拔模斜度、壁厚比例、凹槽宽度的参数保持不变，保证缩放后依然符合加工工艺要求。结构设计时还考虑了不同加工方式的容错空间，比如采用3D打印制作时，所有凸起结构的最小宽度都大于0.5mm，

　　避免FDM工艺打印时出现结构断连；采用锌合金压铸时，所有转角都做R0.2以上的圆角处理，减少模具的应力集中，提升模具使用寿命。徽章的整体外圆直径可根据使用场景在30mm到300mm之间调整，调整时背面的安装结构位置始终保持在直径方向的三等分点上，保证安装后的受力均匀，不会出现倾斜晃动的问题。针对户外使用的场景，结构边缘预留了封胶槽，安装时可以在槽内填入防水密封胶，避免雨水渗入安装孔造成连接件锈蚀，提升户外使用的耐久性。
