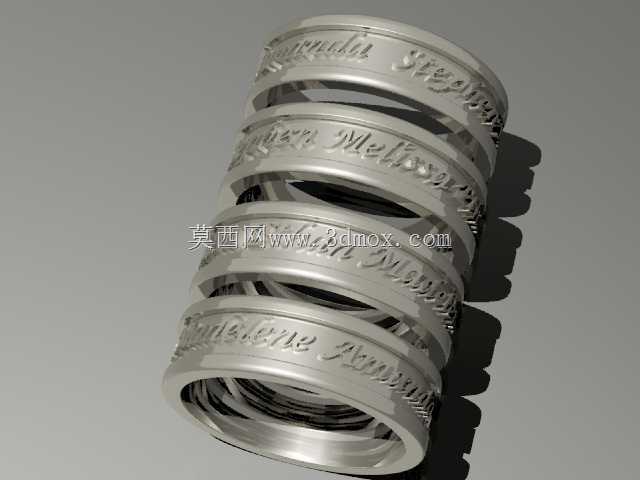

刻字金属戒指组创意首饰结构设计

　　这套刻字金属指环的结构设计，最初是面向个性化定制首饰的批量加工场景做的方案，在首饰加工行业里，这类带专属刻字的指环常被用于家庭纪念套组、情侣对戒衍生款、家族标识配饰的生产端，区别于普通光面指环，它的核心功能是在指环外曲面预留连续的刻字加工区域，同时保证指环佩戴的贴合度与结构强度，不会因为外表面的刻字凹槽降低环体的抗形变能力。

　　从设计思路上看，首先要解决的是曲面刻字的排版适配问题，指环的外圆柱面属于连续回转曲面，常规平面刻字的字距、字深参数直接套用会出现环体首尾字符挤压、刻字深度不均的问题，所以建模阶段先对每一枚指环的外圆面做了展开面映射，根据不同指环的内径、外圆周长调整字符的拉伸深度与字宽比例，保证每一个刻字的凹槽深度统一控制在0.15mm到0.2mm之间，这个深度既可以保证刻字内容清晰可辨，填充珐琅或者做氧化做旧处理时能留存足够的色料附着空间，又不会刻穿过环壁，影响指环整体的结构强度。

　　指环的壁厚设计参考了日常佩戴的磨损余量，常规佩戴场景下，贵金属或者银质指环的年磨损量在0.01mm左右，这套指环的基础壁厚设置在1.8mm，即使考虑长期佩戴的磨损、轻微挤压形变，也不会出现环体断裂、变形后无法复原的问题。指环的内圈做了微小的弧面倒角处理，也就是首饰加工里常说的“舒适圈”结构，内圈边缘的R角设置为0.3mm，佩戴时不会硌手，和手指皮肤的接触面积更均匀，长时间佩戴也不会出现压痕。

　　安装边界这里要对应首饰加工的装夹需求，建模时特意在指环的内圈预留了和首饰加工卡盘匹配的定位基准，每一枚指环的内圆圆柱度公差控制在0.02mm以内，装夹到车床上做外圆精修、刻字加工时，不需要额外做适配工装，直接用标准三爪卡盘就可以完成装夹定位，能减少批量加工时的工装调整时间。刻字的字体选择了流畅的手写花体，字符的凸起边缘做了0.05mm的小圆角过渡，不会出现尖锐的棱角，一方面是佩戴时不会勾挂衣物、划伤皮肤，另一方面是抛光加工时不会因为棱角过于尖锐出现抛穿、字符变形的问题。

　　不同尺寸的指环对应不同的佩戴圈号，建模时做了参数化的尺寸关联，调整环体内径的时候，外圆的刻字区域会自动跟随周长变化调整字符间距，不需要重新排版刻字内容，不管是做成人款的大圈号指环，还是做儿童款的小圈号纪念指环，都可以快速调整参数生成对应模型，适配不同的定制需求。环体的表面做了亮面抛光的结构预留，外圆面除了刻字凹槽之外的区域，粗糙度可以做到Ra0.8以下，不需要额外的大量手工抛光就可以达到镜面效果，刻字凹槽内部的粗糙度设置为Ra1.6，方便后续做旧或者填色处理时，色料可以牢固附着在凹槽内，不会因为日常摩擦快速脱落。

　　在实际生产场景里，这套模型既可以用于失蜡铸造的批量生产，也可以直接用于五轴精雕机的直接金属加工，模型的曲面都是连续G2连续，没有碎面、重叠面，导出加工路径的时候不会出现跳刀、过切的问题。指环的接缝位置做了一体化的结构设计，没有焊接接缝，避免了焊接位置出现砂眼、色差的问题，整体结构的强度比焊接款的指环高30%左右，正常佩戴情况下不会出现开焊、断裂的问题。针对家庭纪念套组的使用场景，每一枚指环的刻字内容可以单独替换，模型的特征树里把刻字特征做成了独立的可编辑特征，不需要改动环体的基础结构，就可以替换不同的姓名、纪念文字，适配不同家庭的定制需求，不用每次都重新构建环体基础模型，能大幅缩短定制款首饰的建模出图时间。
