越野车辆块状花纹胎圈结构设计

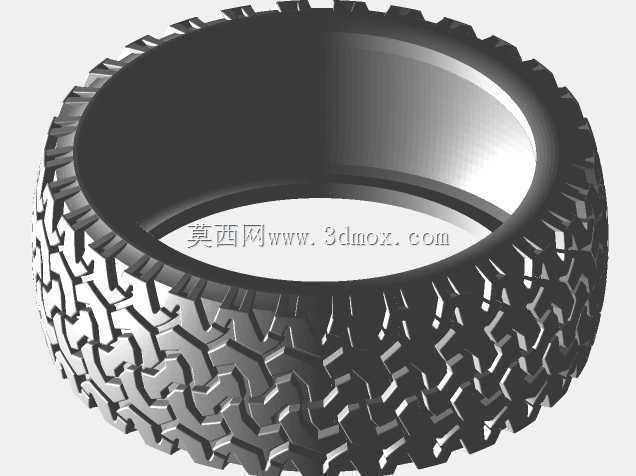

　　在非铺装路面作业的越野车辆、工程作业车辆行走系统设计中，胎圈是连接轮胎与轮辋的核心受力部件，其结构合理性直接决定了大扭矩输出、低气压越野工况下轮胎是否会发生脱圈、漏气等失效问题。这款胎圈配套的是块状深花纹越野轮胎，胎面采用交错排布的独立块状花纹设计，花纹块边缘做了阶梯式倒角处理，在泥地、砂石、岩石等复杂路面行驶时，花纹块可以切入松软路面表层获得额外抓地力，同时块状结构之间的大间距排泥槽可以快速将嵌入花纹沟的泥土、碎石甩出，避免花纹被填塞导致抓地力大幅下降，适配全地形越野、林区作业、矿山短途转运等场景的使用需求。从结构设计逻辑来看，胎圈部位采用了多层钢丝圈缠绕的加强结构，胎圈与轮辋配合的贴合面设计了多道环形密封凸筋，

　　当轮胎充气达到额定气压后，凸筋会在气压作用下紧密压合在轮辋的密封槽内，即使在低胎压行驶胎侧发生大幅度形变时，密封面也不会出现间隙，保障轮胎的密封性能。胎圈向胎侧过渡的区域做了渐变厚度的加强筋设计，厚度从胎圈根部的12mm逐步过渡到胎侧中部的6mm，既可以缓冲越野路面颠簸带来的冲击载荷，避免胎圈部位应力集中出现开裂，也不会因为胎侧过硬影响轮胎的形变能力，保证轮胎在跨越障碍物时可以获得足够的接地面积。设计过程中需要重点匹配轮辋的安装边界，这款胎圈适配17英寸标准越野轮辋，胎圈内径的加工公差控制在±0.3mm范围内，胎圈座的角度严格匹配轮辋的15度锥面设计，安装时胎圈可以顺着锥面顺滑滑入安装位，

　　避免安装过程中出现胎圈钢丝被轮辋边缘刮伤的问题。胎面花纹的深度设计为16mm，相比普通公路轮胎8-10mm的花纹深度，拥有更长的磨损寿命，在砂石路面长期行驶时，花纹块的耐磨里程可以提升40%以上，花纹块的根部做了R3的圆角过渡，避免频繁的冲击载荷导致花纹块根部出现撕裂问题。针对越野场景下频繁的侧倾受力，胎圈的钢丝圈采用了高抗拉强度的胎圈钢丝，单根钢丝的抗拉强度达到2800MPa，多层缠绕后的胎圈可以承受超过12kN的侧向拉力，在车辆高速过弯、侧坡行驶时，胎圈不会从轮辋上脱出，保障行驶安全性。胎体帘线层从胎圈位置一直延伸到胎冠中心，帘线采用高强度尼龙材质，与胎圈钢丝圈形成完整的受力整体，在轮胎承受大扭矩输出时，

　　动力可以通过轮辋传递到胎圈，再通过帘线层均匀传递到整个胎面，避免胎圈与胎体连接位置出现脱层问题。在实际装配验证环节，这款胎圈结构可以适配市面上绝大多数同规格的负值越野轮辋，安装时不需要额外加装胎圈锁止器即可满足低胎压越野的使用需求，胎圈与轮辋的贴合面不需要涂抹额外的密封胶即可实现可靠密封，降低了现场装配的难度。针对低温环境下的使用需求，胎圈部位的橡胶配方采用了低玻璃化转变温度的混炼胶，在零下30摄氏度的环境下依然可以保持足够的弹性，不会因为橡胶变硬导致密封性能下降，适配高海拔、严寒地区的越野作业场景。
