金属蝴蝶结造型装饰扣件三维结构设计

　　这款金属蝴蝶结造型装饰扣件，在日常工业设计与五金配件应用场景中覆盖范围较广，既可以作为高端箱包、皮具的表面装饰锁扣件使用，也可经过表面工艺调整后作为首饰、服饰的装饰连接构件，部分文创礼品、精装礼盒的包装装饰环节也会用到同类型结构件。从实际使用功能来看，该构件核心作用是通过辨识度较高的蝴蝶结造型提升附着产品的精致感，同时部分同结构变体可承担小型扣件的挂接、定位功能，不需要承担大载荷受力，因此结构设计上优先保证外形流畅度与表面质感，其次兼顾安装固定的便捷性。

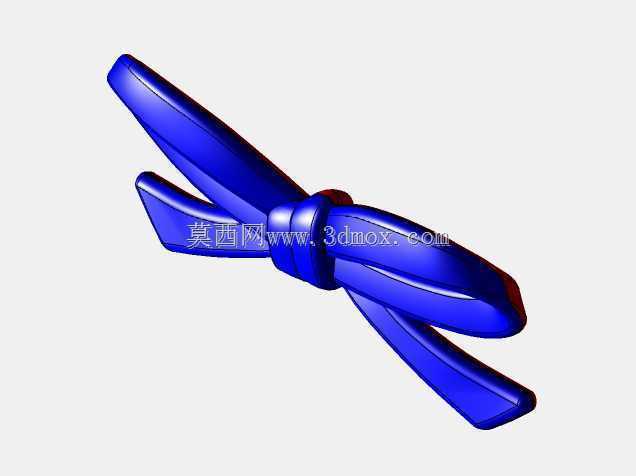

　　设计过程中首先对蝴蝶结的曲面形态做了拆分处理，将整体结构拆分为中心结体、两侧环圈、下方两个飘带段四个独立曲面模块，每个模块的曲面过渡都做了G2连续处理，避免金属抛光后出现曲面棱线断层，影响电镀后的镜面反光效果。中心结体位置做了局部加厚处理，厚度控制在3mm左右，既保证后续压铸成型时的料流填充顺畅，也为背面的安装柱预留足够的结构强度，避免安装时出现柱体断裂问题。两侧环圈的曲面做了等壁厚处理，整体壁厚控制在1.8mm，既不会因为壁厚过薄导致压铸时出现缺料、冷隔缺陷，也不会因为壁厚过大增加不必要的材料成本，同时环圈内侧做了0.2mm的圆角过渡，避免后续抛光工序出现积蜡、打磨不到位的问题。下方两个飘带段的末端做了轻微的收薄处理，最薄处厚度1.2mm，模拟真实丝带的轻薄垂坠感，同时末端边缘做了0.3mm的倒圆角，完全消除锐边，避免使用过程中勾刮织物、划伤使用者皮肤。

　　从安装边界尺寸来看，该饰件整体外轮廓宽度控制在32mm，整体高度28mm，安装贴合面为平面结构，背面预留两个直径1.5mm、高度2mm的定位安装柱，柱间距12mm，适配皮具、箱包表面的常规安装开孔尺寸，不需要额外改动附着产品的原有结构即可完成装配。如果作为首饰类饰件使用，可将背面安装柱替换为挂耳结构，挂耳内孔直径1.2mm，适配常规首饰挂绳、链条的穿接需求，结构改动量极小，不需要重新调整主体曲面结构。

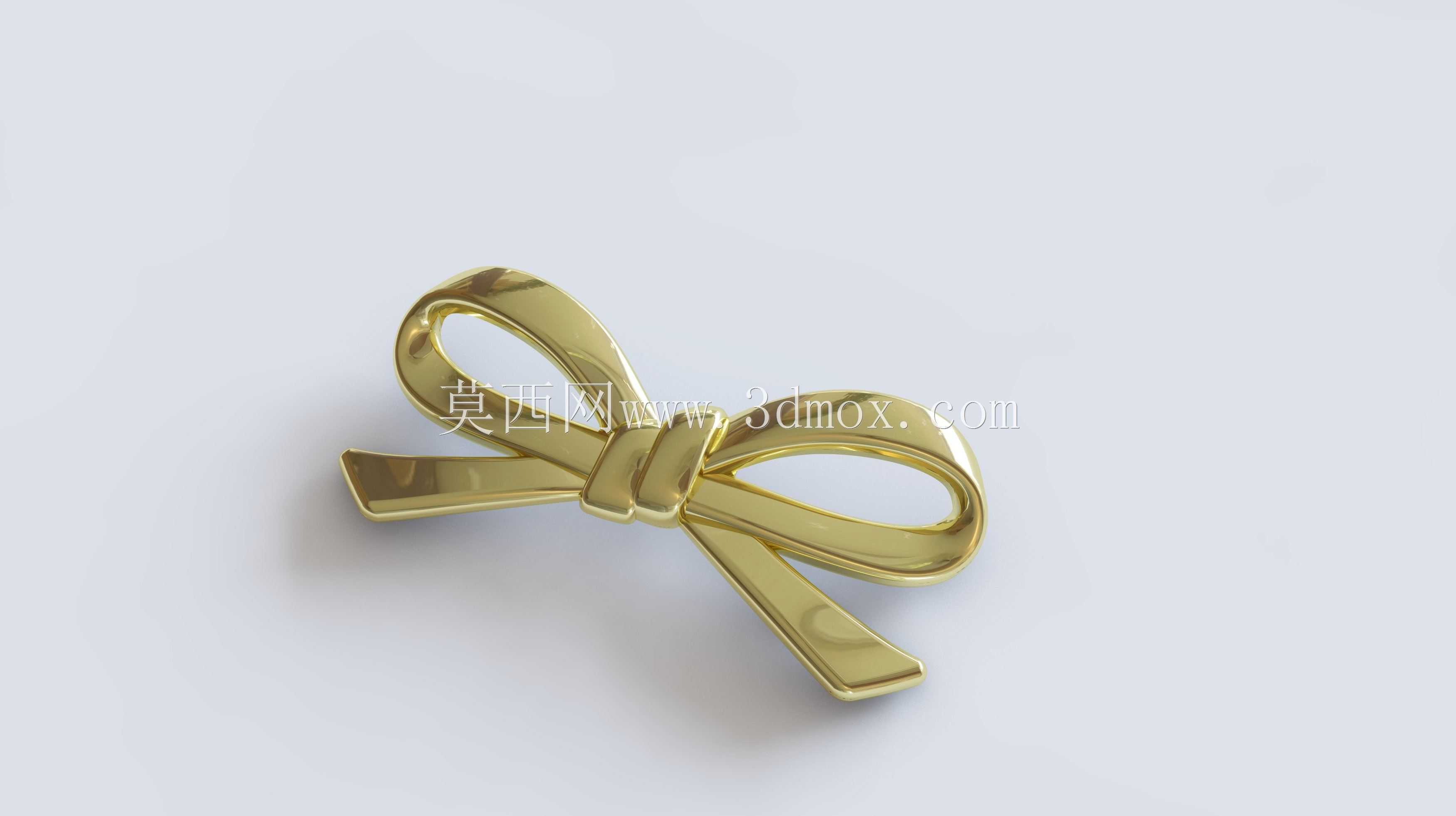

　　建模过程中优先采用曲面放样、曲面修剪的方式构建整体外形，所有曲面拼接完成后做整体实体加厚，避免出现曲面缝隙、实体破面的问题，后续导出到渲染环节时可直接赋予金属材质，不需要额外修复几何结构。针对压铸生产的工艺需求，所有脱模方向的曲面拔模角度控制在1.5°，既不会影响外形观感，也能保证压铸开模时顺利脱模，减少后续修模的工作量。表面处理工艺适配性上，该结构既可以做亮面镀金、镀铑的高光效果，也可以做喷砂、拉丝的哑光金属效果，曲面的流畅过渡能保证不同表面处理工艺下都能呈现均匀的质感，不会出现局部反光不均的问题。

　　在实际选型应用时，若用于高频使用的箱包扣件，可将整体壁厚增加0.3mm，提升结构抗变形能力，若用于装饰性为主的礼盒、文创产品，可保持现有壁厚参数，在保证结构强度的前提下控制生产成本。安装时可采用背面点胶加定位柱热熔的方式固定，固定后整体贴合面与附着产品表面完全贴合，不会出现翘边、缝隙，长期使用也不会出现松脱问题。结构上没有复杂的内部腔体，压铸成型后只需要做常规的披锋处理、抛光、电镀即可完成成品加工，生产工序简单，良率可控，适合批量量产。
