吉布森莱斯保罗款电吉他结构三维建模

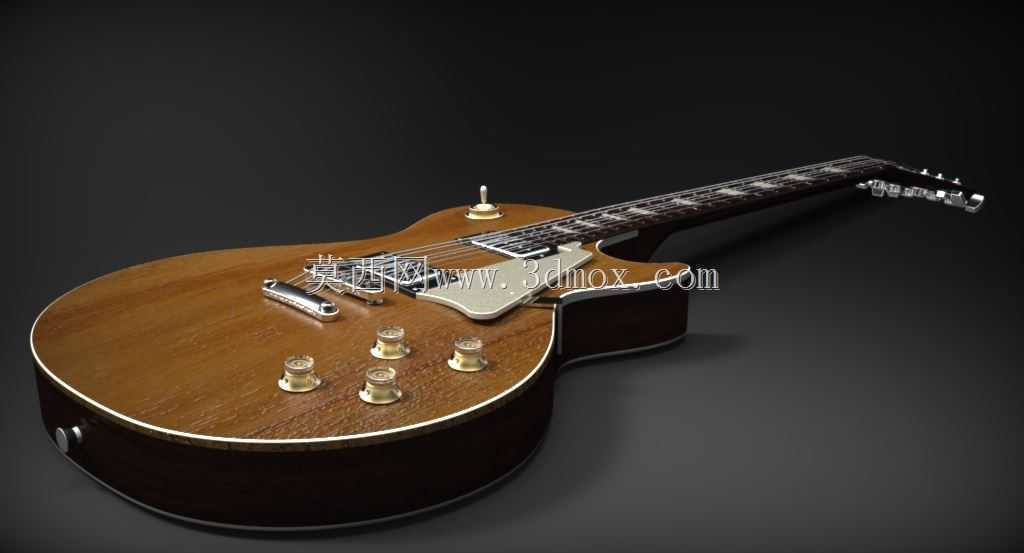

　　这款电吉他的三维建模完全围绕实体电声弦乐器的实际使用逻辑展开，首先从演奏握持的人机边界切入，琴身采用经典的单缺角弧形轮廓，整体厚度控制在42mm到48mm之间，琴身最宽处约330mm，总长度从琴头顶端到琴身底部约980mm，这个尺寸边界完全匹配成年演奏者坐姿、站姿持琴的手臂活动范围，缺角位置的弧度特意做了15mm的内收处理，方便高把位演奏时左手可以顺畅抵达22品位置，不会因为琴身轮廓卡滞手腕影响演奏动作。琴身主体的曲面建模没有采用简单的拉伸倒角，而是按照实木吉他的实际加工逻辑，先构建中心厚边缘薄的弧形腔体基础，表面的自然弧度从琴桥位置向四周均匀过渡，边缘做了3mm半径的圆弧收边，完全贴合手臂搭在琴身上的接触弧度，

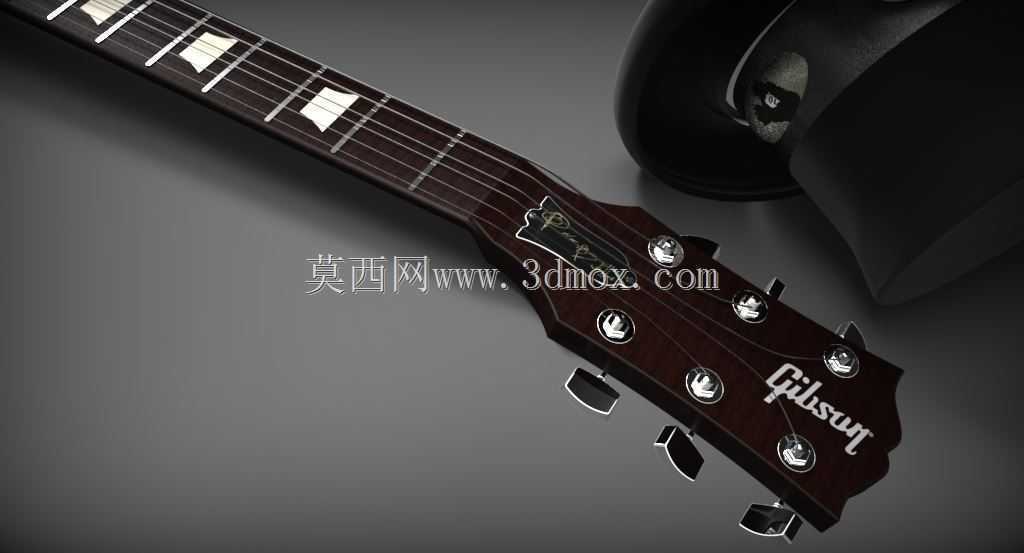

　　长时间演奏不会硌到小臂。琴颈与琴身的连接采用深插接结构，插接深度达到65mm，这个结构在建模时特意做了接触面的过盈配合模拟，琴颈指板的弧度采用12英寸的指板曲率，品丝的间距按照标准十二平均律的弦长比例排布，有效弦长控制在628mm，每一品的品丝位置都经过弦长公式校验，确保建模还原的结构可以直接对应实际乐器的音准逻辑。琴头部分的仰角设置为17度，这个角度是为了保证琴弦从琴枕到弦钮的下压角度足够，提供稳定的琴弦张力，避免演奏时出现琴弦跳枕的问题，六个弦钮的排布采用3+3的对称布局，每个弦钮的安装孔位都预留了10mm的安装深度，孔位间距保持22mm的均匀排布，符合常规电吉他弦钮的安装尺寸标准。拾音器部分采用双线圈拾音器的结构建模，

　　琴颈位置的拾音器与琴桥位置的拾音器安装高度差控制在8mm，琴桥拾音器更靠近琴弦，输出功率更高，适配不同音色的输出需求，拾音器的安装座预留了2mm的高度调节余量，对应实际使用中根据琴弦高度调整拾音器间距的需求。四个控制旋钮的排布按照常规莱斯保罗款的布局，两个音量旋钮两个音色旋钮，旋钮间距25mm，旋钮直径18mm，高度12mm，表面做了滚花纹理的建模还原，模拟实际旋钮的防滑触感，档位开关设置在琴身右上缺角位置，距离琴身边缘20mm，刚好在右手拨片演奏时可以轻松触碰切换的位置，不需要大幅度移动右手就能完成档位切换。琴桥部分采用固定式琴桥结构，拉弦板与琴桥分体设计，拉弦板的安装位置比琴桥低5mm，形成琴弦经过琴桥后的向下弯折角度，

　　提供足够的琴弦共振传导，琴桥的每个弦鞍都做了独立的高度调节与前后调节结构建模，对应实际使用中调整每根琴弦的八度音准与弦高的功能。护板的轮廓完全贴合琴身的曲面弧度，采用1.5mm厚度的薄板建模，固定孔位对应琴身上的安装柱位置，边缘做了0.5mm的倒角处理，避免刮蹭演奏者的手臂。整个建模过程中所有的部件装配关系都严格按照实体电吉他的装配逻辑设置，琴颈与琴身的插接面、拾音器与琴身的安装槽、旋钮与电位器的安装孔、琴桥与琴身的固定孔位都做了配合间隙的模拟，所有部件之间没有出现干涉问题，外观曲面的连续性达到G2级别，渲染时可以还原实木漆面的自然反光效果，既可以用于乐器设计阶段的外观评审，也可以作为乐器展示、结构教学的三维参考模型，帮助结构设计人员理解实体电吉他的部件排布逻辑与人机工程设计思路，也能为乐器定制改装提供尺寸参考。
