波斯新年主题花卉造型珠宝饰件设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:528511
  • 波斯新年主题花卉造型珠宝饰件设计

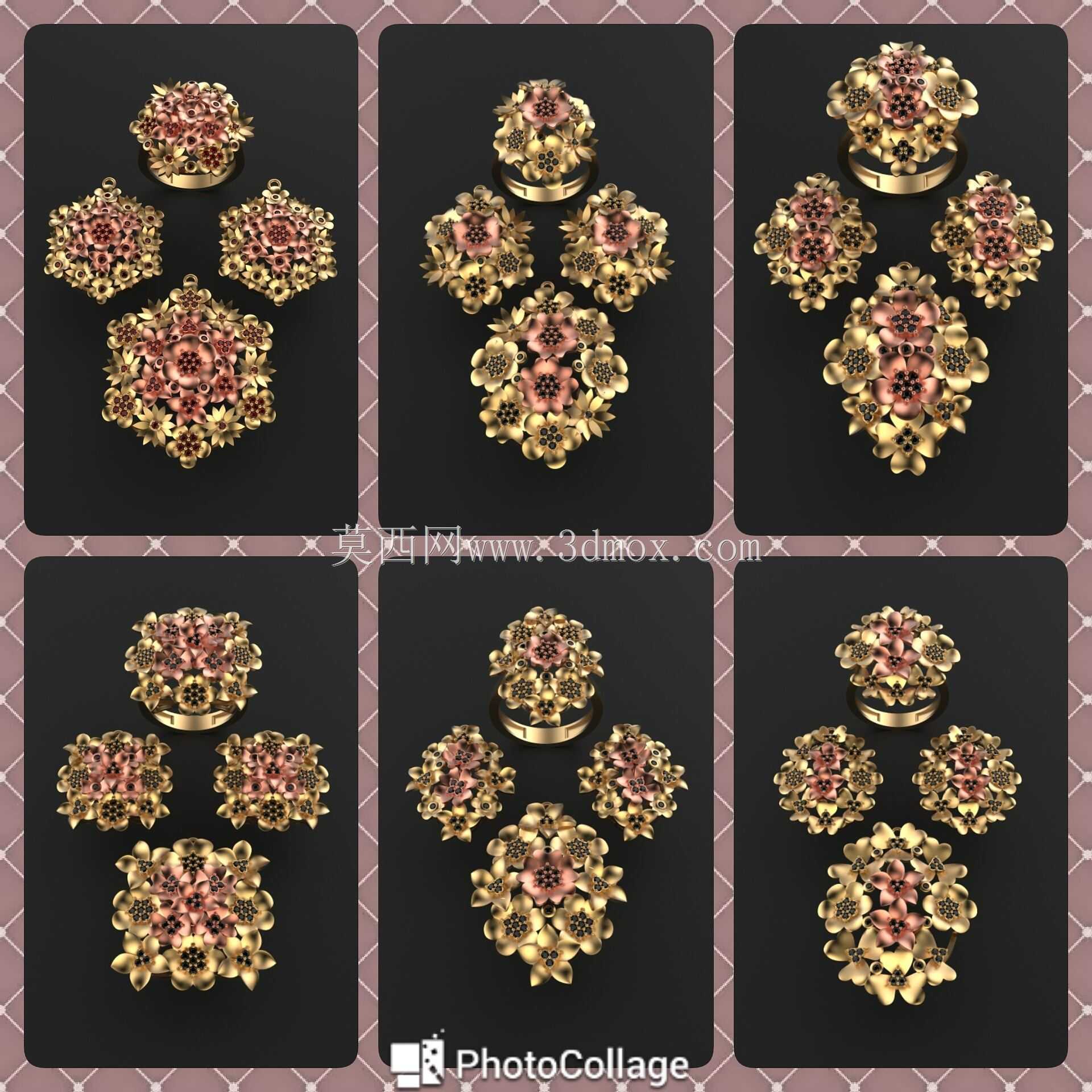

  这套花卉造型的珠宝饰件,最初的设计出发点是适配波斯新年节庆场景的佩戴与装饰需求,在结构设计阶段,首先要考虑的是不同佩戴场景下的适配边界,整套饰件包含不同尺寸的花型单元,大尺寸单元可作为胸针主饰、头饰中心件使用,小尺寸单元可作为耳钉、手链串饰、服饰缀件使用,不同单元的安装接口做了通用化设计,预留的针脚、挂孔位置统一适配常规珠宝配件的安装尺寸,不需要额外修改配件结构就能完成组装。

  从功能特性来看,饰件采用多层花瓣堆叠的结构,每层花瓣的弯折角度都经过反复调整,既保证了视觉上的层次感,又控制了整体的厚度,避免佩戴时因为饰件过厚产生硌压感,花瓣边缘做了圆弧过渡处理,没有尖锐棱角,不会勾挂衣物纤维,也不会划伤佩戴者皮肤。花型中心的装饰单元采用嵌入式结构,和外层花瓣的配合间隙控制在0.02mm以内,既不会出现松动脱落的问题,也不会因为过盈配合导致组装时花瓣变形。

  设计思路上,没有采用常规珠宝设计中单一花型的呈现方式,而是参考了波斯传统装饰纹样中的花卉组合逻辑,将不同大小的花型单元做了系列化设计,每个单元的花瓣数量、排布逻辑保持统一的风格,不同尺寸的单元可以单独使用,也可以组合搭配成整套首饰,适配不同的穿搭风格。建模阶段重点处理了花瓣表面的纹理细节,每片花瓣上的脉络凸起高度控制在0.1mm,既可以在金属铸造后保留清晰的纹理质感,又不会因为纹理过深导致抛光时出现积料、纹理糊掉的问题。

  在实际生产适配层面,这套模型的结构完全适配失蜡铸造的工艺要求,所有的壁厚都保持在0.8-1.2mm的均匀区间,没有出现壁厚突变的位置,避免铸造时出现缩孔、浇不足的缺陷。不同花型单元的背面都做了轻量化的凹槽设计,在不影响结构强度的前提下减少金属用料,降低成品重量,提升佩戴的舒适感。安装边界方面,大尺寸花型单元的最大外径控制在35mm以内,厚度不超过6mm,背面预留的胸针针座安装位直径4mm,适配市面上通用的胸针配件;小尺寸花型单元的外径在12-18mm区间,预留的耳钉针焊接位、挂环位都做了加厚处理,保证日常佩戴时的结构强度,不会出现受力断裂的问题。

  从应用场景延伸来看,这套饰件除了作为贵金属珠宝使用外,也可以调整尺寸后作为服饰五金配件、文创产品装饰件使用,模型的曲面结构质量较高,没有破面、重叠面的问题,可以直接导入加工编程软件生成刀路,也可以直接用于3D打印蜡模进行铸造生产,不需要额外进行模型修复。花瓣之间的层叠间隙控制合理,抛光时的抛光轮可以顺利进入间隙位置,不会出现抛光死角,能有效减少后续手工处理的工作量。在细节处理上,花瓣边缘的收边做了0.1mm的圆角处理,铸造后不会出现锋利的毛边,减少后续打磨的工序时长。整套模型的结构拆分逻辑清晰,每个花型单元都是独立的实体,可以单独导出进行生产,也可以根据需求组合成不同的搭配形式,适配不同的产品开发需求。
