坦克世界主题齿轮徽章立体造型设计

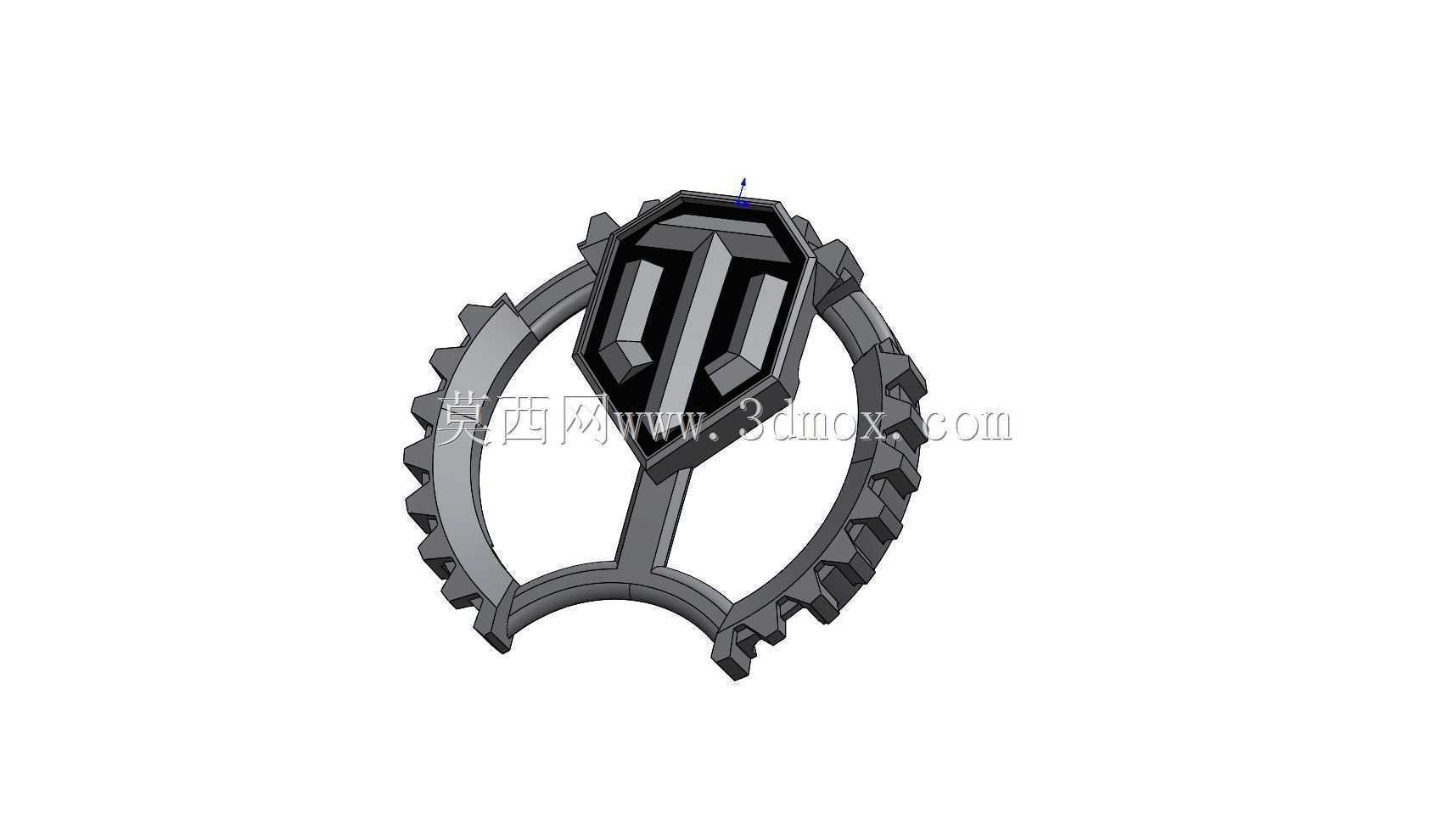

　　该立体造型采用齿轮环与主题标识结合的结构设计，外轮廓的齿形完全参照标准渐开线圆柱齿轮的齿廓参数绘制，齿顶高、齿根圆角均做了等比例缩放适配，保证齿形视觉上的规整度与机械感，不会出现齿形失真、比例失调的问题。中心的主题标识部分做了分层凸起设计，最外层的环形支撑结构厚度为整体厚度的三分之一，连接外齿圈与中心标识块，三个支撑辐条呈120度均匀分布，既保证了整体结构的连接强度，也留出了足够的镂空区域，减轻整体重量的同时提升视觉层次感。中心标识块做了斜切倒角处理，所有棱边都做了R0.2的圆角过渡，避免尖锐边角带来的加工风险，也让金属质感的光影表现更自然。从实际应用场景来看，这类造型可直接用于军事主题文创的实体摆件制作，

　　也可作为游戏周边的金属徽章开模原型，还能适配线下主题展的装饰标识、玩家社群的实体纪念章制作需求。设计过程中优先考虑了不同加工工艺的适配性，若采用3D打印制作，所有悬空结构的倾斜角度都大于45度，无需额外添加支撑即可完成打印，减少后期打磨的工作量；若采用压铸工艺开模生产，所有拔模面都做了1.5度的拔模斜度，分型面设置在造型最大轮廓处，避免出现倒扣结构导致脱模困难，壁厚控制在1.5mm到3mm之间，均匀过渡无突变，防止压铸过程中出现缩孔、填充不足的缺陷。安装边界方面，该造型背面预留了直径3mm的沉头孔位，可直接适配M3的螺丝安装固定，也可在沉孔位置粘贴背胶，直接粘贴在墙面、设备外壳、展示背板上，无需额外设计安装支架。

　　齿圈的外径为整体尺寸的基准，中心标识块的外接圆直径为齿圈外径的二分之一，整体厚度为齿圈外径的十分之一，比例协调，不管是做成50mm直径的胸针尺寸，还是放大到300mm直径的墙面装饰尺寸，都不会出现比例变形的问题。结构受力上，三个支撑辐条的截面做了梯形加强设计，靠近齿圈的位置宽度更大，向中心标识块过渡时逐渐收窄，既保证了连接位置的结构强度，避免搬运、安装过程中出现辐条断裂的问题，也不会因为支撑结构过宽遮挡中心标识的视觉效果。表面处理适配方面，所有外露面的曲率都做了连续化处理，没有碎面、锐角折边，不管是做电镀镍、电泳黑还是喷漆做旧的表面效果，都能保证漆面、镀层的均匀附着，不会出现边角积漆、镀层不均的问题。细节设计上，齿根位置做了0.1mm的凹槽过渡，模拟真实齿轮加工时的退刀槽效果，提升整体的机械写实感，中心标识块表面的凹凸纹理深度控制在0.3mm，既保证纹理的辨识度，也不会因为纹理过深导致加工时出现断刀、填充不满的问题。
