高精度交错链节金属链条结构设计

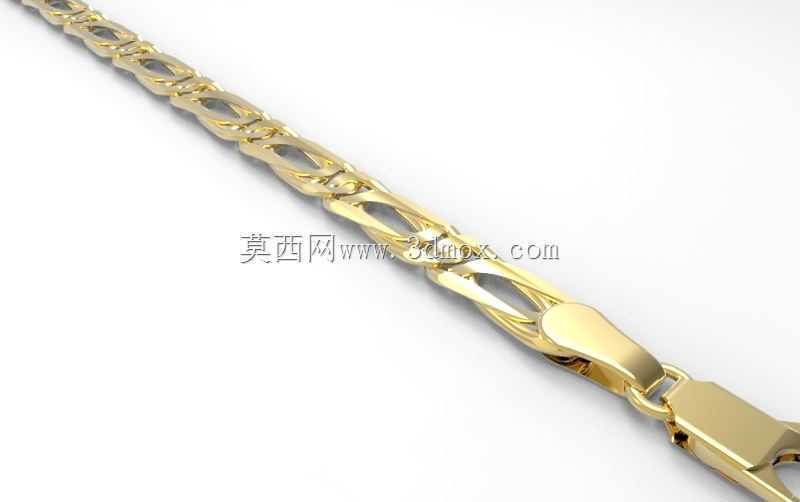

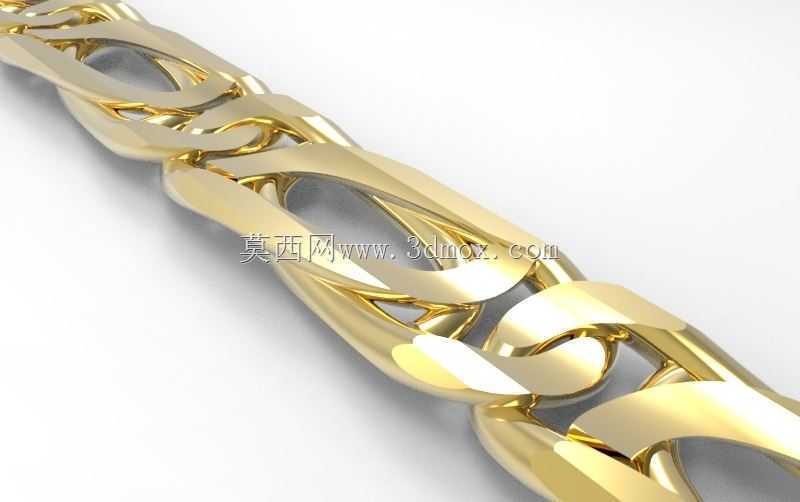

　　本次设计的交错式链节结构，最初的需求来源是两个完全不同的应用场景，一是高端饰品的外观结构验证，二是轻载传动场景的柔性连接件测试，因此在建模阶段就需要同时兼顾外观曲面的流畅度与结构连接的可靠性。从结构设计逻辑来看，每一个链节都采用了闭环式的扁平椭圆轮廓，相邻链节之间采用90度交错穿插的连接方式，这种结构的优势在于，既可以保证链条在长度方向上拥有足够的弯折自由度，能够适配不同曲率的佩戴或传动路径，同时在垂直于链节平面的方向上又具备足够的抗扭刚度，不会在受力时出现非预期的侧向翻转。在链节的截面设计上，没有采用常规的圆形截面，而是做了带圆弧过渡的扁平梯形截面，靠近链节外侧的弧面做了高光倒角处理，内侧与相邻链节接触的位置则预留了0.

　　02mm的配合间隙，这个间隙值是经过反复验证的：间隙过小会导致相邻链节转动时出现卡滞，弯折时需要的外力过大，无论是作为饰品佩戴的贴合度还是作为传动件的运转顺畅度都会受影响；间隙过大则会导致链条整体的松旷量超标，作为饰品佩戴时会出现链节错位影响外观，作为轻载传动件时会出现传动精度不足、运转噪音偏大的问题。从安装边界的角度考量，单节链节的长度控制在12mm，宽度控制在4.5mm，厚度控制在1.8mm，这个尺寸比例既可以保证链条整体的纤细质感，适配饰品类产品的精致感需求，同时链节连接处的接触面积足够承担150N以内的静拉力，能够满足轻载传动场景的负载要求。在曲面建模阶段，重点处理了链节弯折处的曲率连续性，所有外露的棱边都做了R0.

　　3mm的圆角过渡，不存在尖锐的棱角，一方面是作为饰品佩戴时不会剐蹭衣物或皮肤，另一方面作为传动件使用时，不会因为应力集中导致链节在反复弯折的过程中出现疲劳断裂。链节之间的连接没有额外添加销轴类零件，完全依靠链节自身的闭环结构实现互锁，这种一体化的互锁结构减少了零件数量，不需要额外的装配工序，无论是采用贵金属失蜡铸造加工成饰品，还是采用不锈钢冲压成型作为传动配件，都可以有效降低生产环节的装配成本。在结构验证阶段，针对不同的应用场景做了适配性的结构调整：当应用于饰品场景时，链节表面的曲面曲率做了进一步的优化，光线照射下可以形成连续的高光带，提升金属质感的表现；当应用于轻载传动场景时，链节内侧的接触面做了微弧面处理，

　　减少相邻链节转动时的接触面积，降低摩擦阻力，提升长期往复运动的耐磨性能。需要注意的是，这种交错链节结构不适合大负载的传动场景，因为链节之间的接触属于线接触，过大的负载会导致接触位置出现压痕变形，最终引发卡滞甚至断裂，因此在选型使用时需要严格控制工作负载在额定范围内。另外在安装使用时，链条的两端连接结构需要与末端链节的截面尺寸匹配，连接端的穿插间隙同样需要控制在0.02mm左右，避免端部连接位置出现松脱。建模过程中每一个链节的特征都做了参数化关联，调整链节的长度、宽度、厚度参数时，相邻链节的配合间隙、圆角尺寸都会自动更新，不需要逐一修改特征，方便针对不同的应用场景快速调整尺寸规格，比如做男士饰品时可以将链节尺寸放大20%，做小型传动连接件时可以将尺寸缩小30%，都可以通过参数调整快速生成适配的结构模型，不需要重新搭建建模框架。
