巴哈SAE越野赛车车架整车三维设计

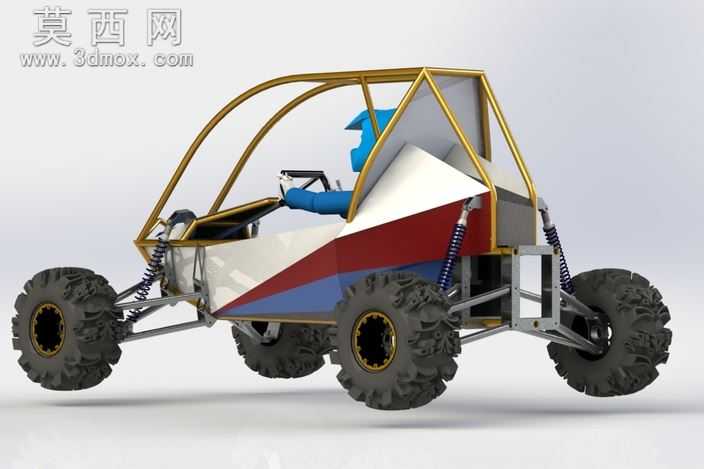

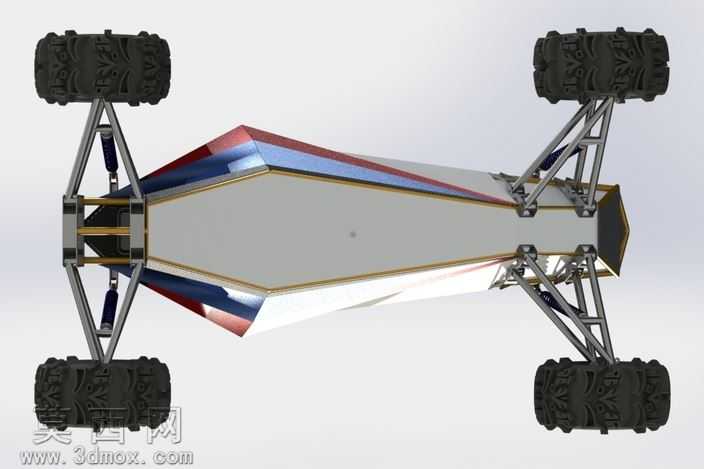

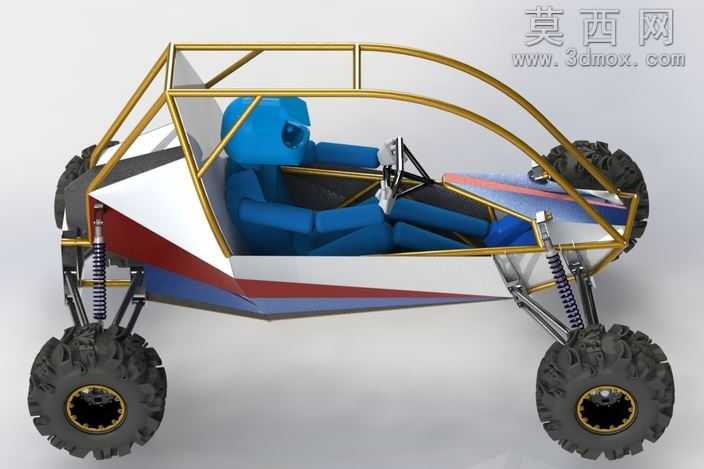

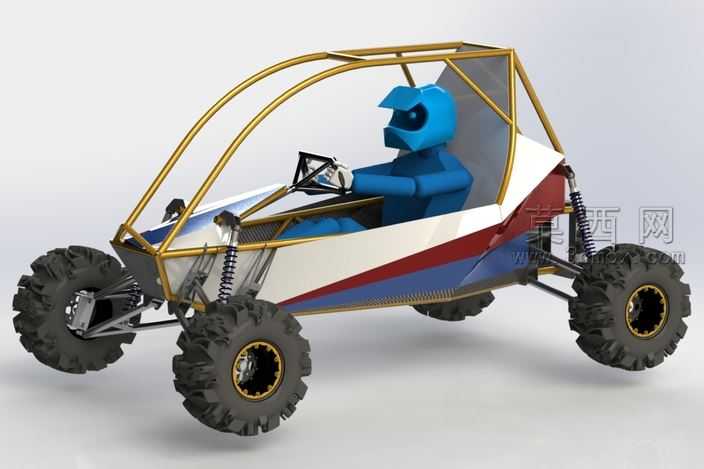

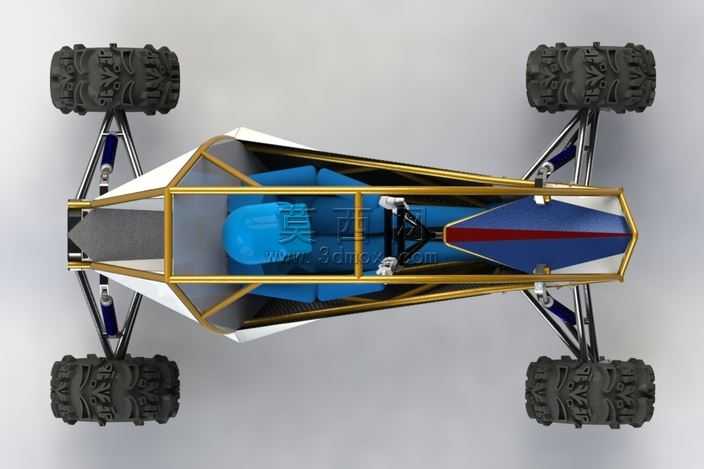

本作品为巴哈SAE赛事专用越野赛车的全三维建模设计成果，建模过程严格遵循赛事规则与越野工况的性能需求，采用自顶向下的设计思路完成整车结构的搭建。建模阶段首先完成了空间管阵式防滚架的骨架绘制，依据人机工程学参数确定驾驶舱的空间尺寸，保证驾驶员佩戴头盔、操控方向盘时拥有充足的活动余量，同时防滚架的管材走向、连接节点完全满足赛事的碰撞安全强度要求，关键受力位置做了加厚管材与三角加强结构的设计。整车悬架部分采用双叉臂独立悬架结构，建模时精准还原了减震器的安装角度、上下摆臂的铰接点位，预留了足够的悬架跳动行程，适配越野路面的大起伏冲击工况，转向拉杆的布置也经过运动仿真校验，避免转向过程中出现部件干涉。车身覆盖件采用轻量化的分片式设计，建模时通过曲面造型完成了前鼻、侧围的流线型轮廓，既降低非铺装路面行驶时的尘土卷入，也兼顾了整车的视觉辨识度，覆盖件与车架的连接点位都预留了安装孔位，方便后续的实物装配。材质渲染阶段，防滚架赋予金属金色的磨砂金属材质，还原铬钼钢管材的金属质感，悬架摆臂、车架连接件赋予银灰色金属材质，区分不同结构部件的材质属性，轮胎则采用深灰色的橡胶材质，表面还原了大颗粒越野胎纹的细节，减震器的螺旋弹簧、阻尼筒也分别赋予对应的金属与橡胶材质，驾驶舱内的驾驶员模型、方向盘、座椅也做了对应的材质区分，最终渲染效果清晰呈现整车的结构层次与设计细节。整个建模过程反复校验各部件的装配关系，确保所有结构都具备实际加工落地的可行性，完全满足巴哈SAE赛事的参赛车辆设计要求。
