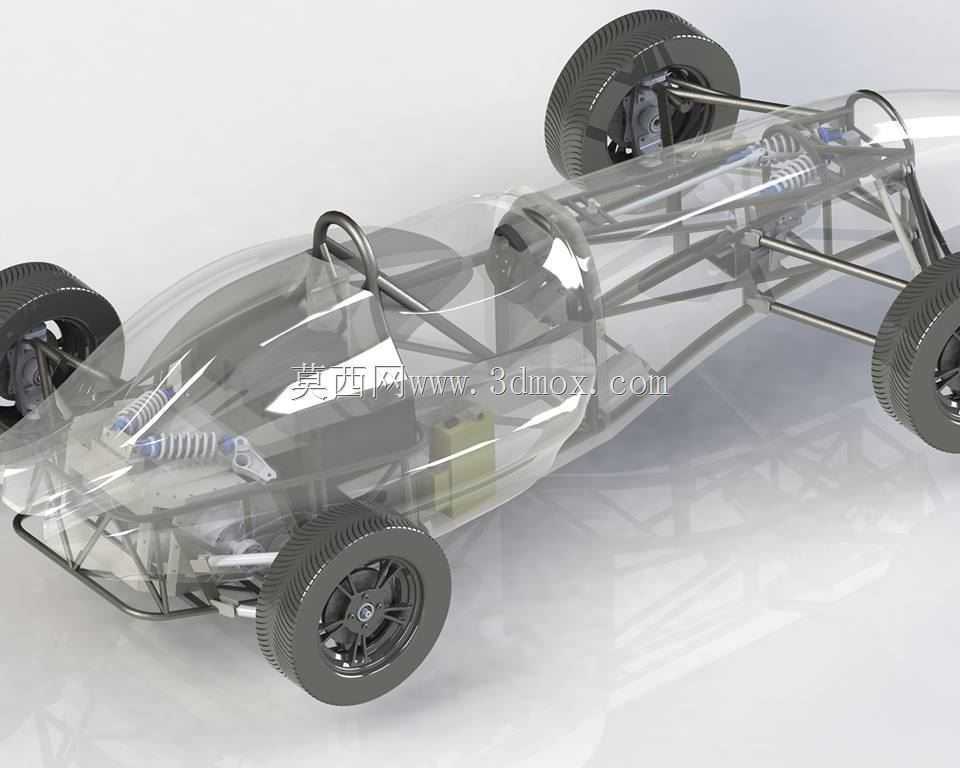

钢管桁架结构方程式赛车底盘总成

　　这套钢管桁架式赛车底盘结构，主要面向大学生方程式赛事、业余场地赛车改装以及小型竞速赛车的原型开发场景，是整车动力、传动、行驶、控制系统的核心安装载体。从结构设计逻辑来看，整体采用空间钢管桁架焊接成型的承载方案，区别于量产乘用车的承载式车身，这种结构能在严格控制整备质量的前提下，获得足够的扭转刚度与碰撞吸能能力，适配场地竞速场景下的高频大载荷工况。

　　底盘的主环、前环、侧边防撞结构均采用等强度钢管排布设计，在驾驶员座舱区域预留了符合人机工程的乘坐空间，同时为转向机构、踏板总成、座椅、安全带安装点预留了标准化的安装接口，安装边界完全适配常规赛车通用改装件的尺寸规格，不需要额外做大规模的结构改制就能完成部件适配。前后悬架部分直接集成在桁架结构的前后端点位置，采用不等长双横臂独立悬架的安装硬点设计，硬点坐标经过运动学校核，能保证车轮在上下跳动过程中定位参数的变化量控制在合理区间，减少轮胎的异常磨损，同时保证弯道行驶时的轮胎接地面积。

　　从实际用途出发，这套底盘结构既可以直接作为竞速赛车的基础承载框架完成整车搭建，也可以作为底盘结构教学的三维参考案例，帮助结构设计从业者理解空间桁架结构的载荷传递路径——整车行驶过程中，路面传递的冲击载荷会通过轮胎、轮边总成、悬架摆臂传递到桁架结构的连接节点，再通过主纵梁分散到整个车架结构，避免局部应力集中导致的结构失效。设计过程中针对发动机、变速箱的安装位置做了集中的刚度强化，在动力总成安装点区域额外增加了斜向支撑钢管，抵消动力输出过程中产生的反扭矩，避免大扭矩输出下车架出现局部形变。

　　底盘的外形尺寸完全符合小型单座竞速赛车的设计规范，轴距、轮距参数均适配常规赛事的尺寸限制要求，前部预留了碰撞吸能区的安装空间，后部预留了散热器、排气系统、油箱的布置空间，所有管线的走向都在桁架结构内部预留了穿装通道，避免外露管线在行驶过程中被飞石、路肩剐蹭损坏。针对日常场地训练的场景，底盘的易损部件安装点都做了快拆结构的适配设计，悬架摆臂、转向拉杆的连接位置都采用标准化的螺栓连接，不需要切割焊接就能完成损坏部件的更换，大幅降低赛事过程中的维修时间成本。

　　在结构细节处理上，所有钢管的连接节点都采用相贯线切割后满焊的工艺设计，三维模型中完整还原了每一处连接的相贯形态，能直接导出切割程序用于钢管的数控下料，减少现场制作时的打磨修配工作量。座舱底部预留了地板安装的平面基准，能直接铺设铝合金蜂窝地板，兼顾底部空气动力学设计与结构防护需求，避免行驶过程中路面杂物卷入座舱内部。转向系统的安装立柱直接集成在前环桁架结构上，转向柱的角度预留了多档调节的安装孔位，能适配不同身高驾驶员的驾驶姿态调整需求，不需要额外改制转向柱固定结构。制动系统的管路布置沿着主纵梁内侧排布，模型中预留了管卡的安装点位，装配时可以直接按照模型中的走向固定管路，避免管路与运动部件出现运动干涉。
