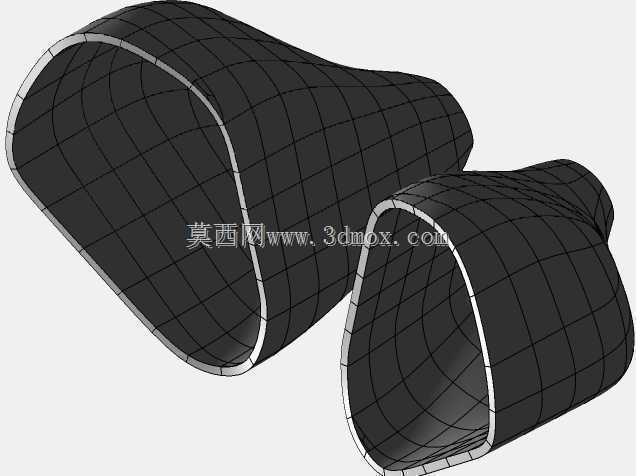

入耳式耳机外壳曲面结构三维数模

　　这款耳机外壳的曲面建模完全贴合入耳佩戴的人体工学逻辑，在日常消费电子的结构开发场景中，这类壳体是耳机声学结构与佩戴舒适度的核心承载部件，既需要为内部发声单元、蓝牙模组、电池组件预留足够的安装腔体，又要通过外曲面的弧度匹配不同人群耳甲腔的贴合角度，避免长时间佩戴产生的压耳异物感。从结构设计的思路来看，壳体采用薄壁等厚的曲面过渡逻辑，整体壁厚控制在消费电子壳体常规的1.2mm区间，既保证注塑成型时的熔胶流动均匀性，避免出现缺胶、缩痕等成型缺陷，又能在壳体边缘做0.3mm的圆角过渡，消除装配后的锐边接触皮肤的不适感。壳体的出声端做了收窄的导向结构，出声口的边界做了环形的限位台阶，这个台阶的作用是装配硅胶耳塞套时提供卡合定位，

　　防止耳塞套在佩戴拉扯过程中脱落，同时台阶的高度控制在0.8mm，刚好匹配市售常规入耳式耳塞的卡槽深度，不需要额外开模定制专属耳塞，提升配件的通用适配性。壳体的合模线设置在曲面的侧方非接触区域，避免合模线的飞边残留直接接触耳内皮肤，同时合模面做了0.1mm的插穿定位结构，保证上下壳体装配后的错位量控制在0.05mm以内，既提升外观的精致度，也能减少壳体拼接处的缝隙漏音问题。从安装边界来看，壳体内部的腔体预留了10mm直径的发声单元安装位，单元安装位周围做了三个均匀分布的定位柱，定位柱的高度为1.5mm，用于固定单元的PCB支架，同时在腔体的尾端预留了走线槽，用于连接尾端的充电触点与麦克风组件，走线槽的深度为0.6mm，

　　刚好容纳常规的漆包线与FPC软板，不会出现线材挤压导致的装配干涉。在实际的产品应用中，这类壳体除了承载内部电子元件，还需要兼顾一定的抗跌落性能，曲面的大弧度设计能够在跌落时分散冲击力，避免直角结构带来的应力集中导致壳体开裂，同时壳体的内壁做了均匀分布的0.2mm高的加强筋，加强筋沿着曲面的法向布置，既不会额外增加壳体的壁厚导致缩水，又能提升壳体的整体刚性，在受到侧向挤压时不会出现明显的形变挤压内部元件。在声学设计的配合上，壳体的内腔曲面做了平滑的过渡，没有突兀的直角结构，能够减少内部声波的不规则反射，降低驻波对听感的影响，同时在壳体对应调音孔的位置预留了0.5mm的通孔凸台，凸台的端面做了平面处理，方便后续粘贴调音网与防水透气膜，

　　保证声学性能的一致性。对于结构建模从业者来说，这类曲面壳体的建模难点在于多段曲面的G2连续过渡，尤其是从出声端的小直径圆弧到耳挂部分的大弧度曲面的衔接，需要通过曲率梳不断调整曲面的控制点，保证曲面的光顺度，避免出现曲面褶皱导致的成型后外观光影不均的问题，同时在建模过程中需要提前预留拔模斜度，所有沿着开模方向的面都做了1.5度的拔模角度，保证注塑生产时能够顺利脱模，不会出现顶白、拉伤等外观缺陷。在装配逻辑上，上下壳体采用超声波焊接的装配方式，壳体的拼接处做了0.3mm的焊接线，焊接线的截面为三角形，能够在超声焊接时快速熔接，保证壳体的连接强度与密封性，达到日常使用的防泼溅要求，不需要额外打胶固定，提升装配效率的同时也减少胶水挥发对内部声学元件的影响。
