适配F450机架的SwiftBot无人机机身顶盖设计

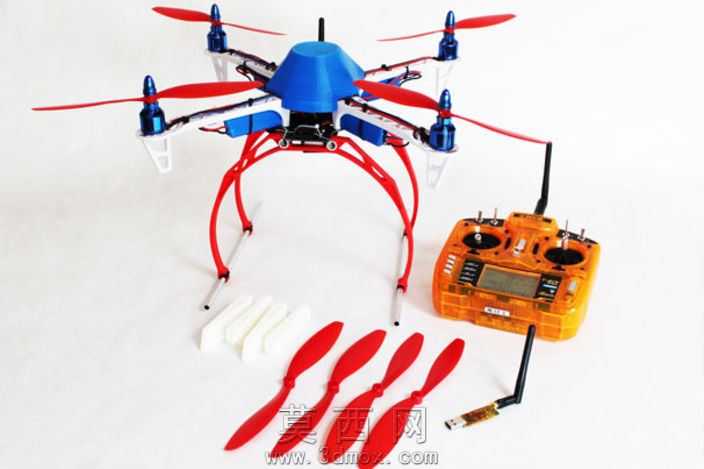

本设计为适配F450样式四轴无人机框架的SwiftBot机身顶盖集成结构，建模阶段围绕飞控系统与通信模块的集成需求展开，首先完成APM2.6飞控的侧面接口适配结构设计，在顶盖对应位置预留精准的接口避让槽与安装定位孔，确保飞控接线、调试操作无需拆卸顶盖即可完成，大幅提升日常维护的便捷性。结构设计上采用一体化集成思路，将uBlox GPS模块的持有固定座与机身顶盖做融合设计，省去额外的GPS安装支架配件，既降低整机配件数量与组装复杂度，也通过一体化结构提升GPS安装位的结构强度，减少飞行过程中支架共振对GPS信号稳定性的影响。顶盖主体采用流线型圆弧曲面造型，在三维建模过程中对曲面做连续顺滑处理，既降低飞行过程中的风阻系数，也能对机身内部的飞控、电调等电子元件形成有效防护，避免飞行中溅起的泥水、灰尘直接接触核心电路。模型针对3D打印工艺做了专属优化，所有壁厚设置为1.5mm-2mm的均匀厚度，无悬空角度大于45度的无支撑结构，无需额外添加复杂支撑即可完成FDM工艺打印，打印完成后仅需简单去除毛边即可直接装配使用。材质渲染阶段模拟常用的PLA打印耗材质感，主体顶盖设置为亮蓝色哑光塑料材质，起落架结构为红色高韧性塑料材质，螺旋桨为半透明红色硬质塑料材质，遥控器外壳做橙色磨砂塑料与黑色按键、金属摇杆的材质区分，天线部分做黑色橡胶与金属接头的材质分层，整体渲染效果还原真实航模配件的材质观感。设计过程中同步考虑整机配重平衡，顶盖整体重量控制在10g以内，安装位置处于机架中心正上方，不会对四轴飞行器的重心位置造成偏移，集成的GPS安装位处于机身最高点，可最大程度减少机身结构、电子元件对GPS信号的遮挡，提升定位精度与搜星速度。顶盖与F450机架的连接位置预留对应卡扣与螺丝孔位，可直接与现有标准F450机架完美适配，无需对原有机架做任何打孔、改装操作，用户可直接打印替换原有顶盖，实现飞控与GPS的集成化安装。
