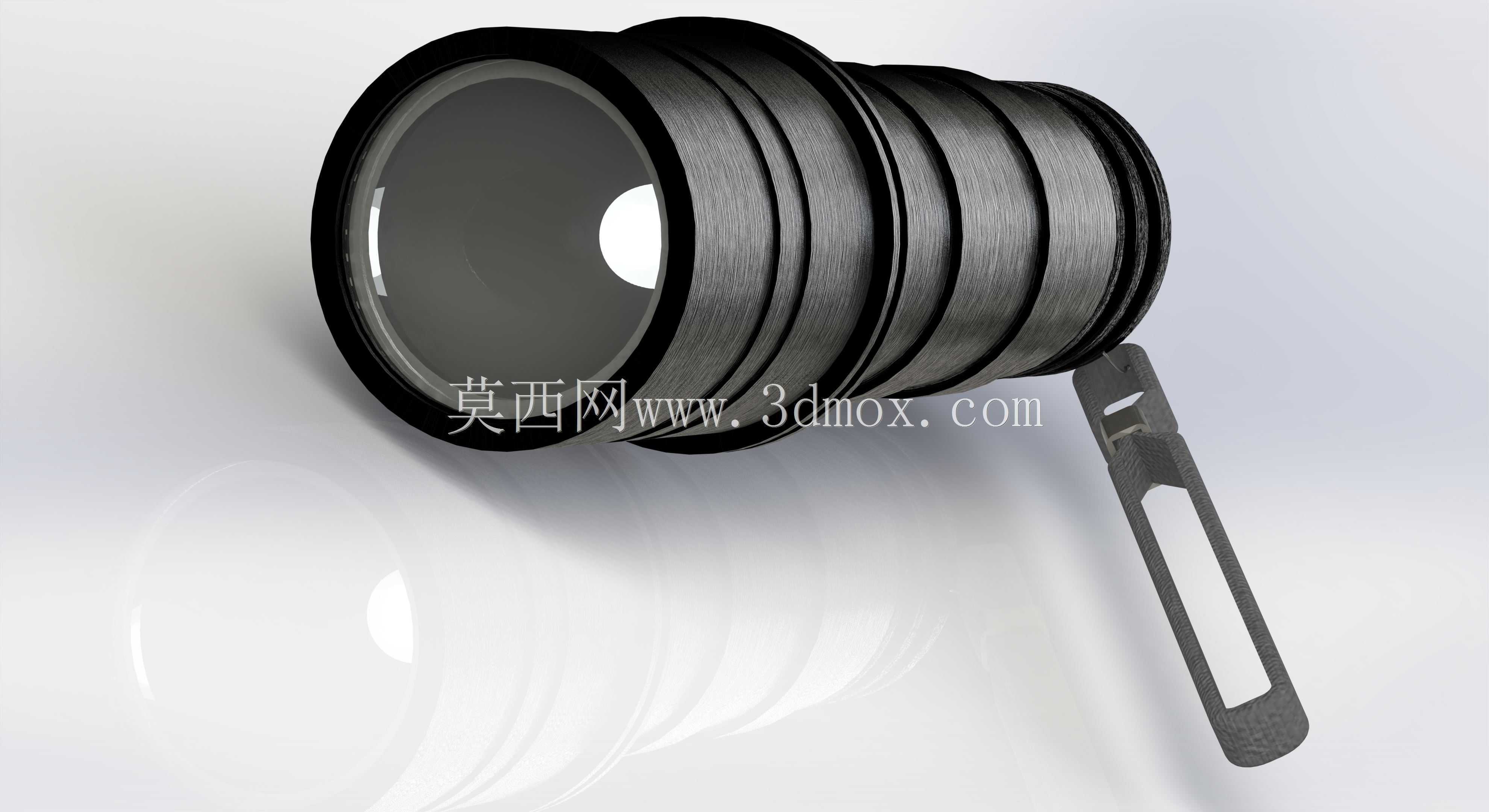

战术手电结构拆解三维装配设计

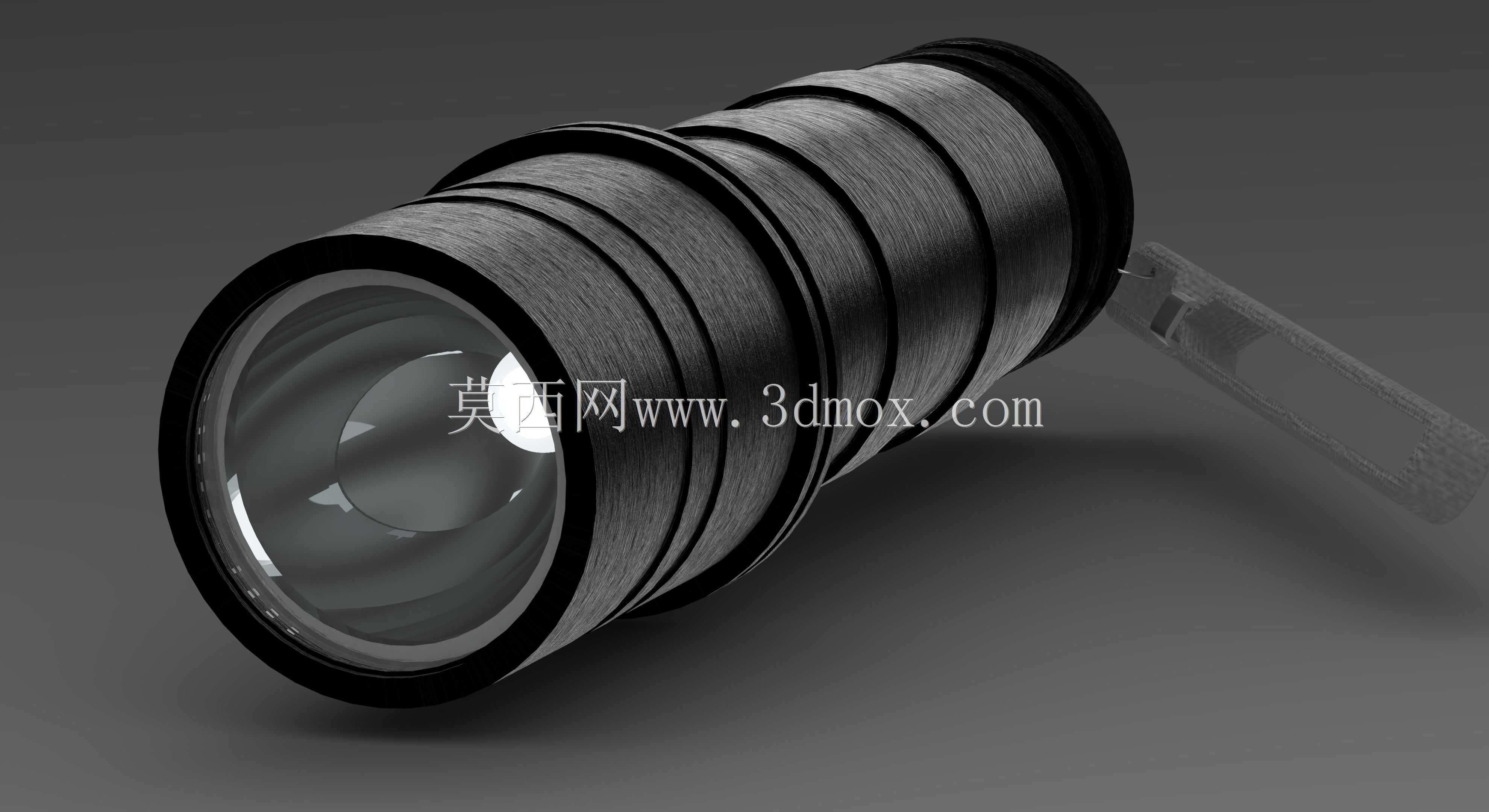

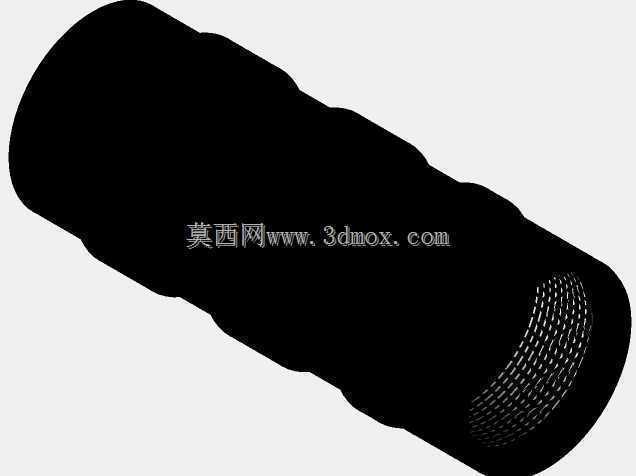

　　从结构拆解视图能看到，这款手持照明设备的整体装配逻辑完全围绕户外作业、应急巡检、战术使用场景的核心需求搭建，没有冗余的装饰性结构，每一个零件的配合公差都经过反复校核，适配复杂工况下的使用要求。先从使用场景倒推设计逻辑，日常户外徒步、夜间设备巡检、应急抢修场景下，使用者往往需要单手握持完成开关操作、亮度调节，甚至在佩戴防护手套的状态下也能精准触发按键，所以筒身的防滑纹理做了分段式设计，靠近灯头位置的滚花深度控制在0.3mm，既保证握持摩擦力，又不会因为纹理过深积攒泥沙、增加清洁难度；筒身中段的防滑圈采用软质包覆结构，和硬质铝合金筒身过盈配合，过盈量控制在0.15mm，长期使用不会出现松脱移位的问题，哪怕手上沾有油污、汗水，也能稳定握持不会打滑。

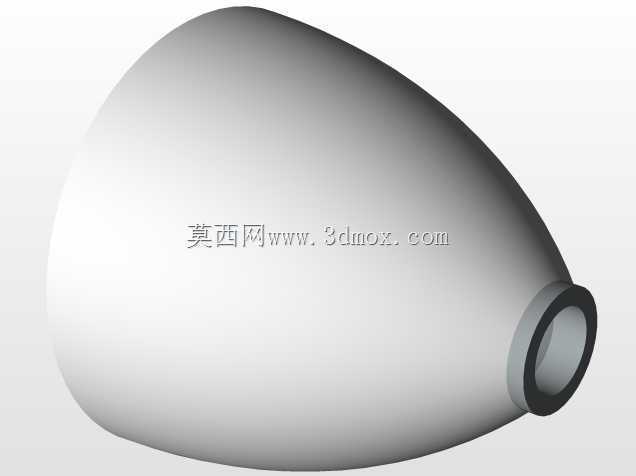

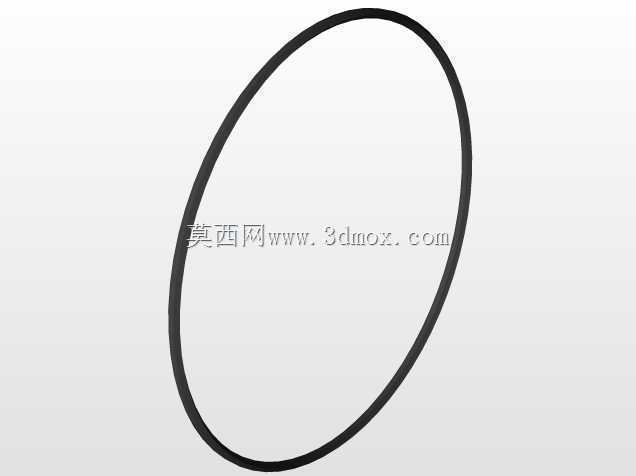

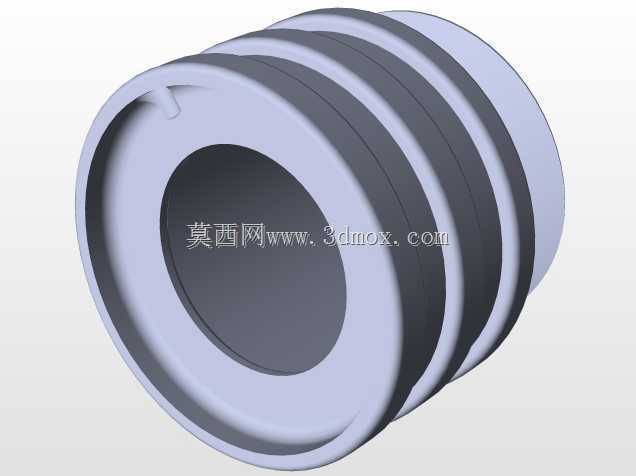

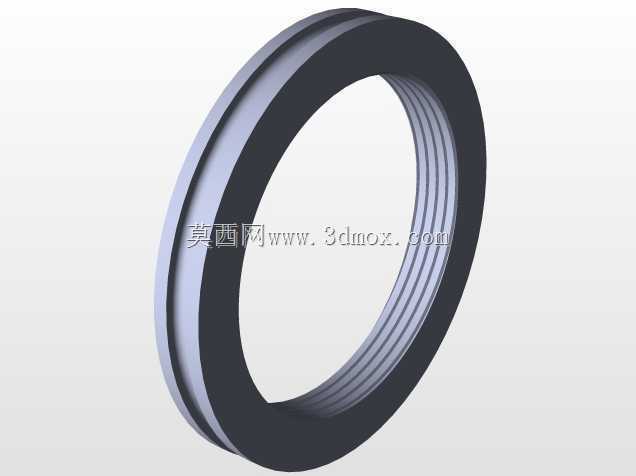

　　再看核心的装配结构，整个手电采用分段式同轴装配设计，所有零件的回转中心完全重合，径向跳动公差控制在0.02mm以内，避免装配后出现灯头偏斜、光斑偏移的问题。最前端的灯头组件里，透镜和反光杯采用台阶式定位结构，反光杯的抛物面曲率经过反复优化，保证光线汇聚角度符合远射需求，同时透镜和筒身之间设置了硅胶密封圈，密封圈的压缩量控制在25%，这个压缩比例既能达到IPX7级的防水要求，又不会因为压缩量过大导致装配阻力过高、长期使用出现密封圈老化开裂的问题。灯头尾部和筒身的连接采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，频繁拆装更换电池也不会出现滑牙问题，螺纹配合的间隙控制在0.05mm，配合螺纹处的防水胶圈，哪怕在雨天作业、短时间涉水的场景下，也不会出现筒身进水损坏电路的问题。

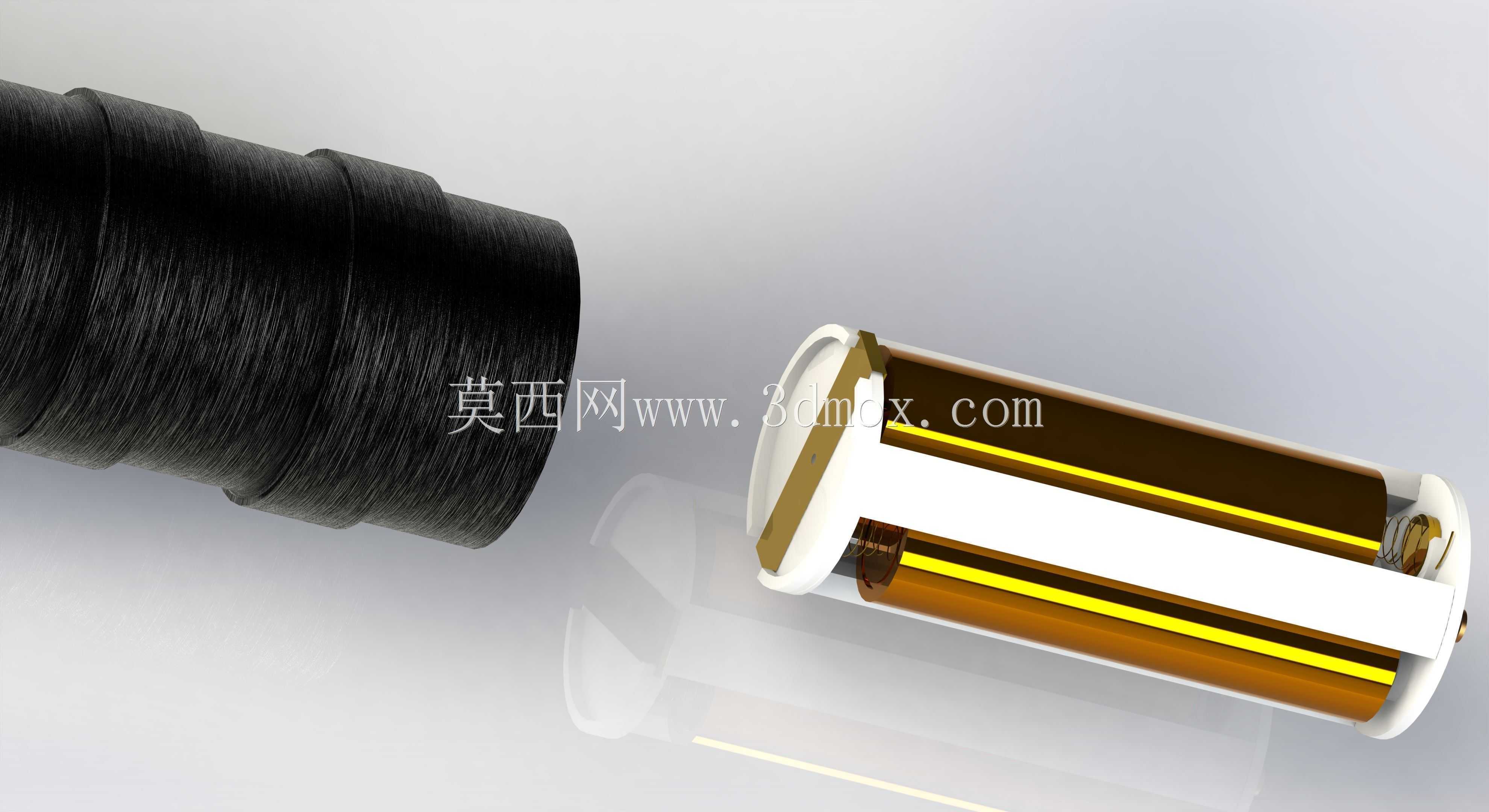

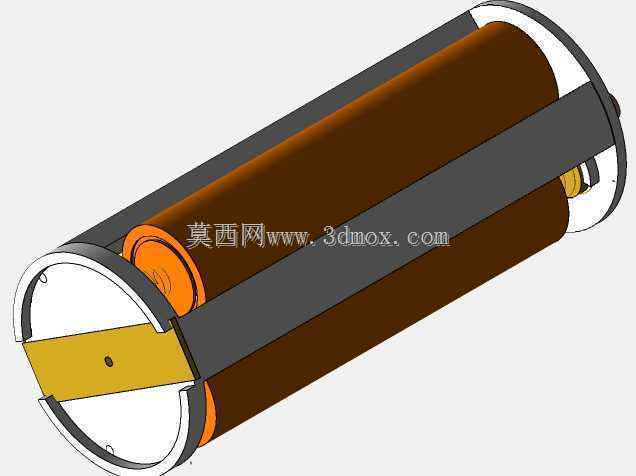

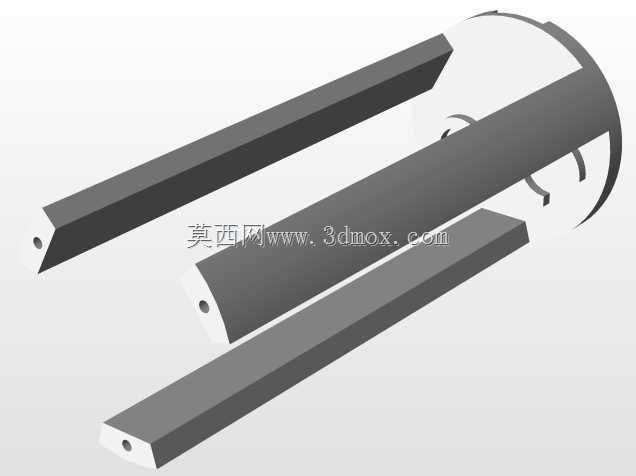

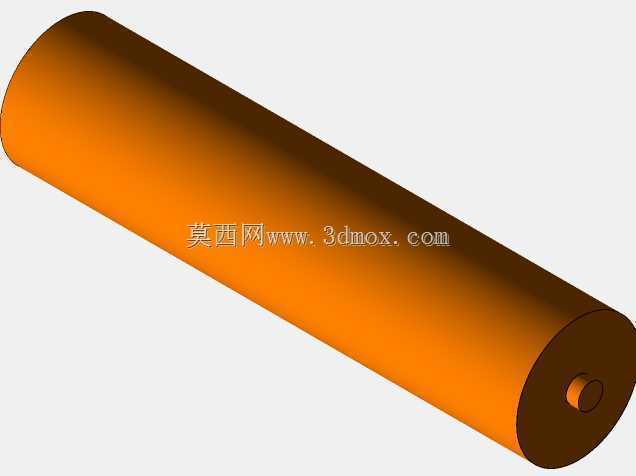

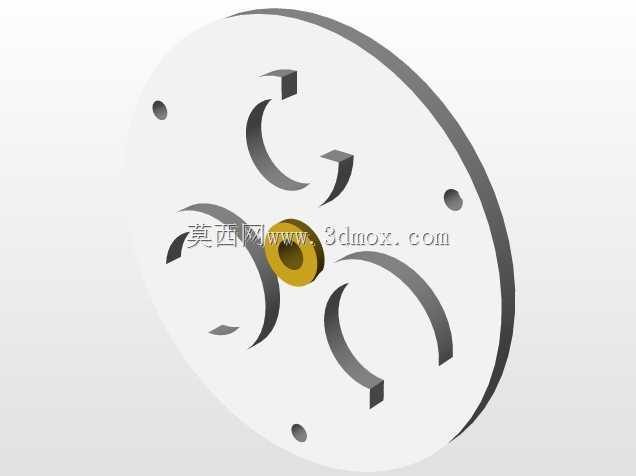

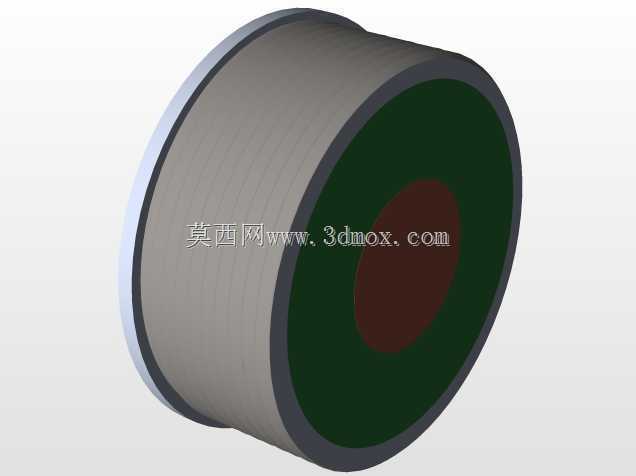

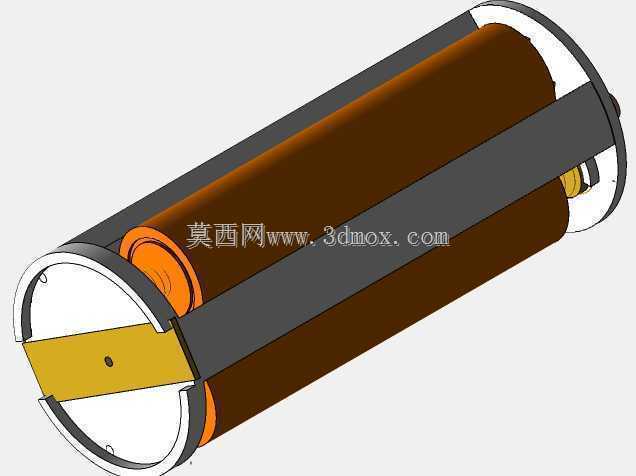

　　筒身内部的结构设计完全围绕电池、电路模块的固定需求展开，电池仓的内径和常用的18650电池外径配合间隙控制在0.1mm，既方便电池快速装入取出，又不会因为间隙过大导致电池在仓内晃动，影响接触稳定性。电路模块固定在筒身中部的定位台阶上，采用径向紧定加端面压紧的固定方式，避免设备受到跌落冲击时电路模块移位、出现接触不良的问题。尾部的开关组件采用沉台设计，开关端面比筒身尾部端面低0.5mm，这样的设计能避免设备放置在平面上时误触开关，同时开关周围也设置了独立的防水密封圈，和灯头、筒身连接位置的密封圈形成三道防水屏障，适配高湿度、多扬尘的作业环境。

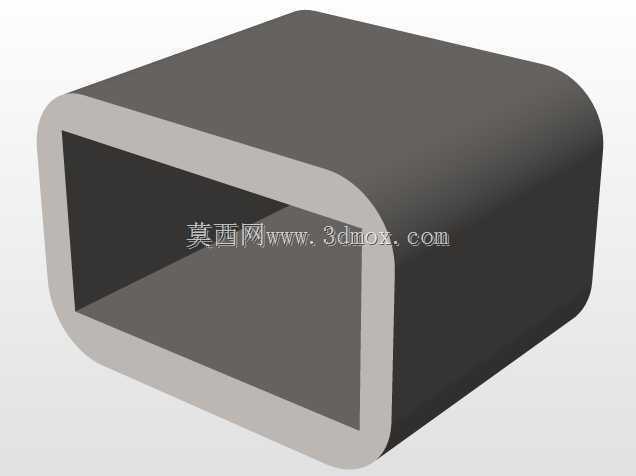

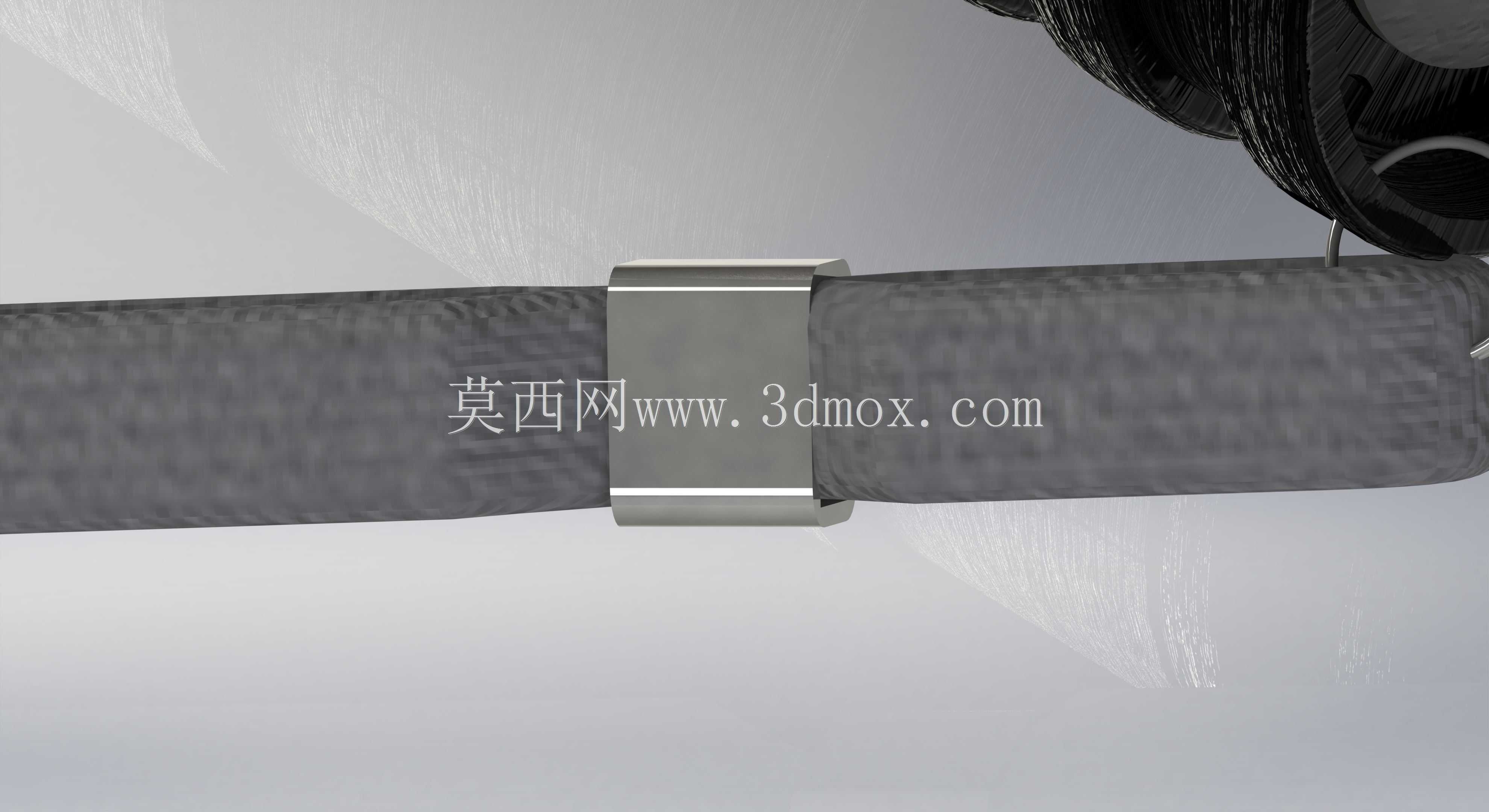

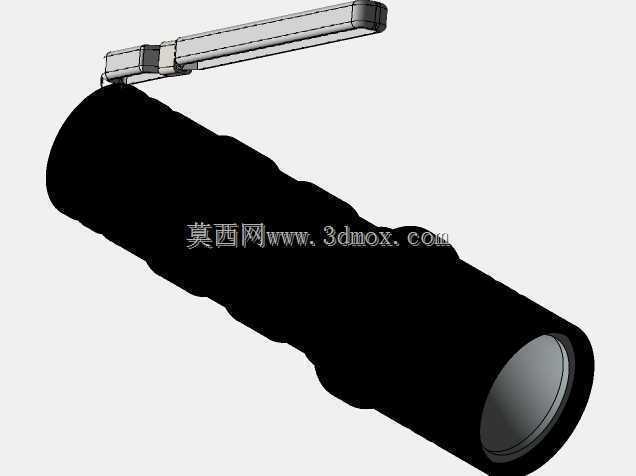

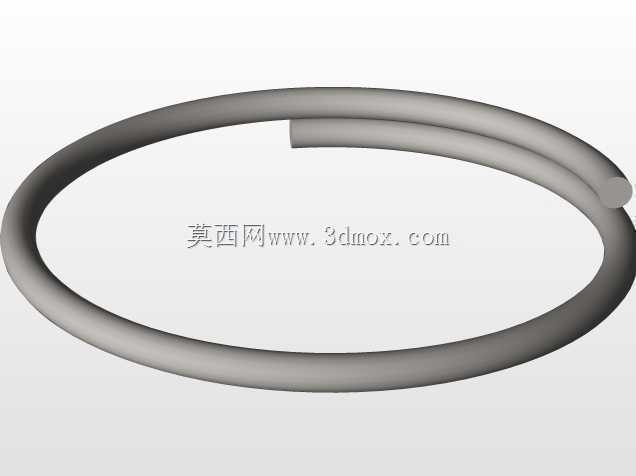

　　从安装边界和尺寸适配来看，整个手电的最大外径控制在25mm，刚好适配市面上通用的手电夹、战术快拔套，不需要定制专属的固定配件，使用者可以直接搭配现有装具使用，降低配套成本。总长度控制在120mm左右，单手握持时重心落在食指和拇指之间的位置，长时间握持不会出现手腕酸痛的问题，日常放在工具包、战术背心附包里也不会占用过多空间。尾部的挂绳孔采用一体化铣削成型，和筒身尾部是同一个整体结构，相比后期拼接的挂绳结构，抗拉强度提升60%以上，哪怕失手掉落，挂绳也能牢牢拉住设备，不会出现挂绳孔断裂导致设备摔坏的问题。

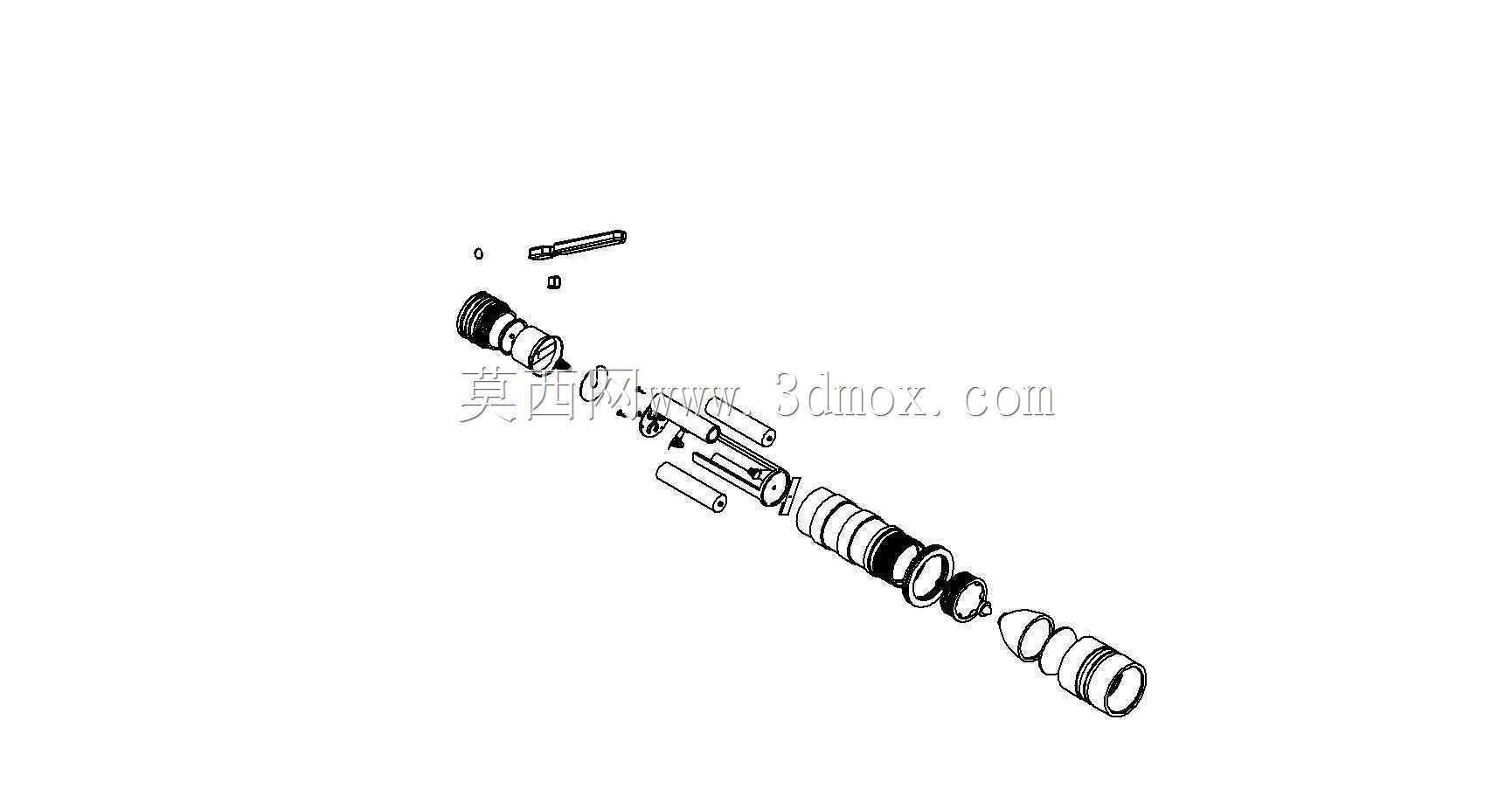

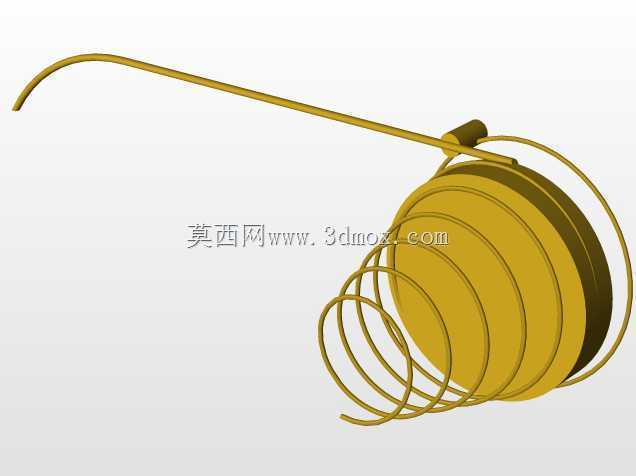

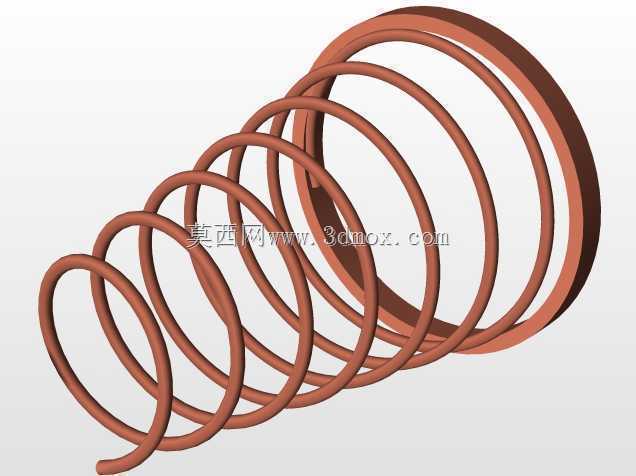

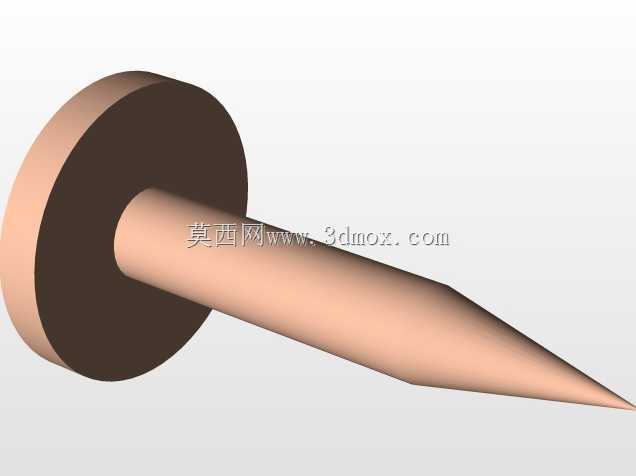

　　从零件的加工工艺适配来看，所有金属结构件都采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，日常使用中和工具、装具摩擦也不会轻易出现表面划痕、掉漆的问题，筒身内部的导电接触面采用镀金处理，降低接触电阻，避免长期使用出现接触氧化、亮度不稳定的问题。每一个零件的倒角都做了0.2mm的钝化处理，没有尖锐的边角，装配和使用过程中不会划伤手部、割破装具面料。拆解视图里能看到所有的弹簧、导电片都采用标准化的通用五金件，后期维护更换不需要定制专属配件，普通使用者就能完成日常的维护保养，降低全生命周期的使用成本。
