雕花棱面玻璃盛具三维结构设计

　　这款雕花棱面玻璃盛具的三维结构设计，首先要匹配日用玻璃制品的实际使用场景，这类带立体雕花的玻璃器皿，多应用于高端餐饮场景的甜品盛放、果盘陈设，也可作为家居软装中的装饰容器，放置干花、香薰蜡块等陈设物件，部分同结构产品也会用于文创周边的定制化生产，作为工艺摆件的载体。从实际使用的功能特性来看，盛具的敞口波浪花边设计，首先要满足取放内容物的操作便利性，边缘做了圆弧过渡处理，避免玻璃锐边造成的划伤风险，同时花边的起伏弧度经过曲率校验，在玻璃热成型脱模阶段不会出现应力集中的死角，降低生产过程中的残次品率。盛具侧壁的立体菱形雕花与叶状纹理，并非单纯的装饰结构，纹理的凹凸深度控制在1.2mm以内，既能够通过光线折射形成水晶般的光影效果，

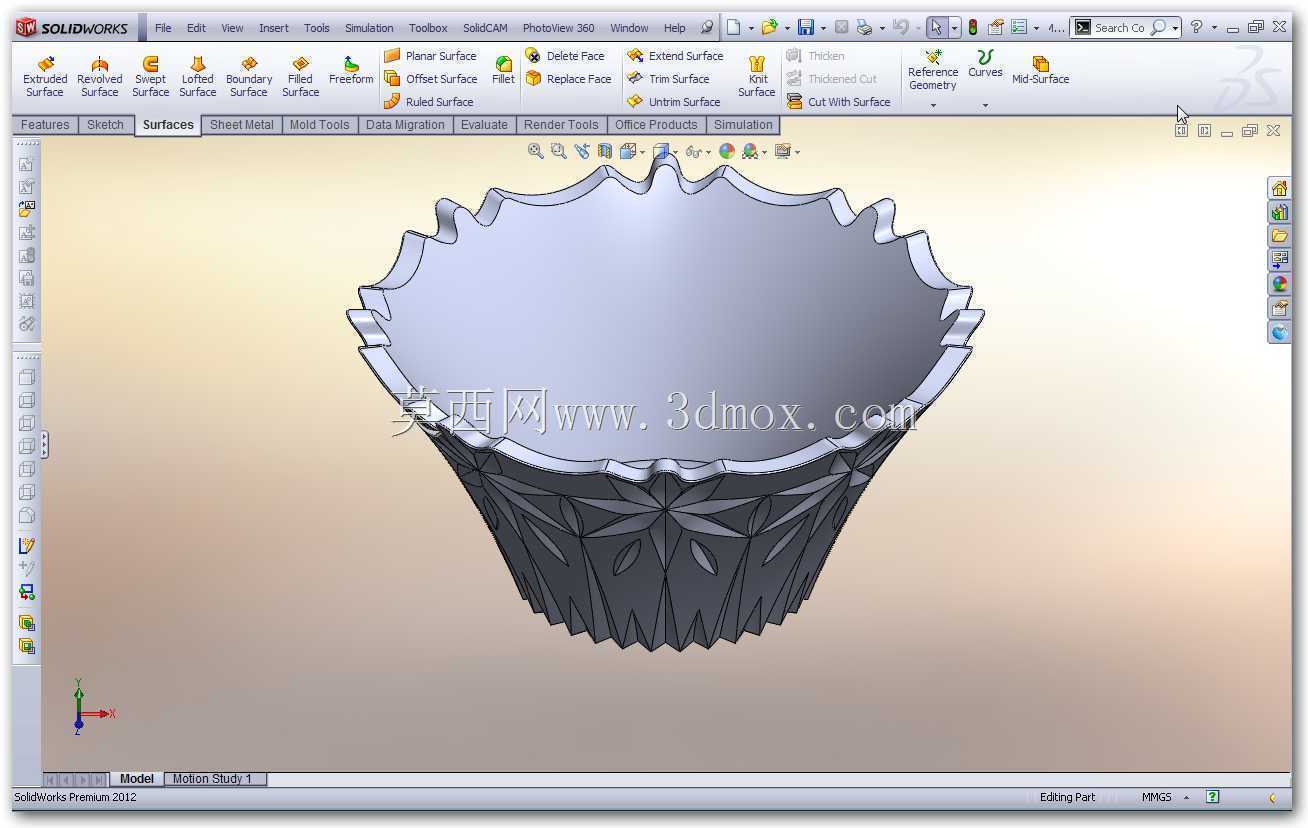

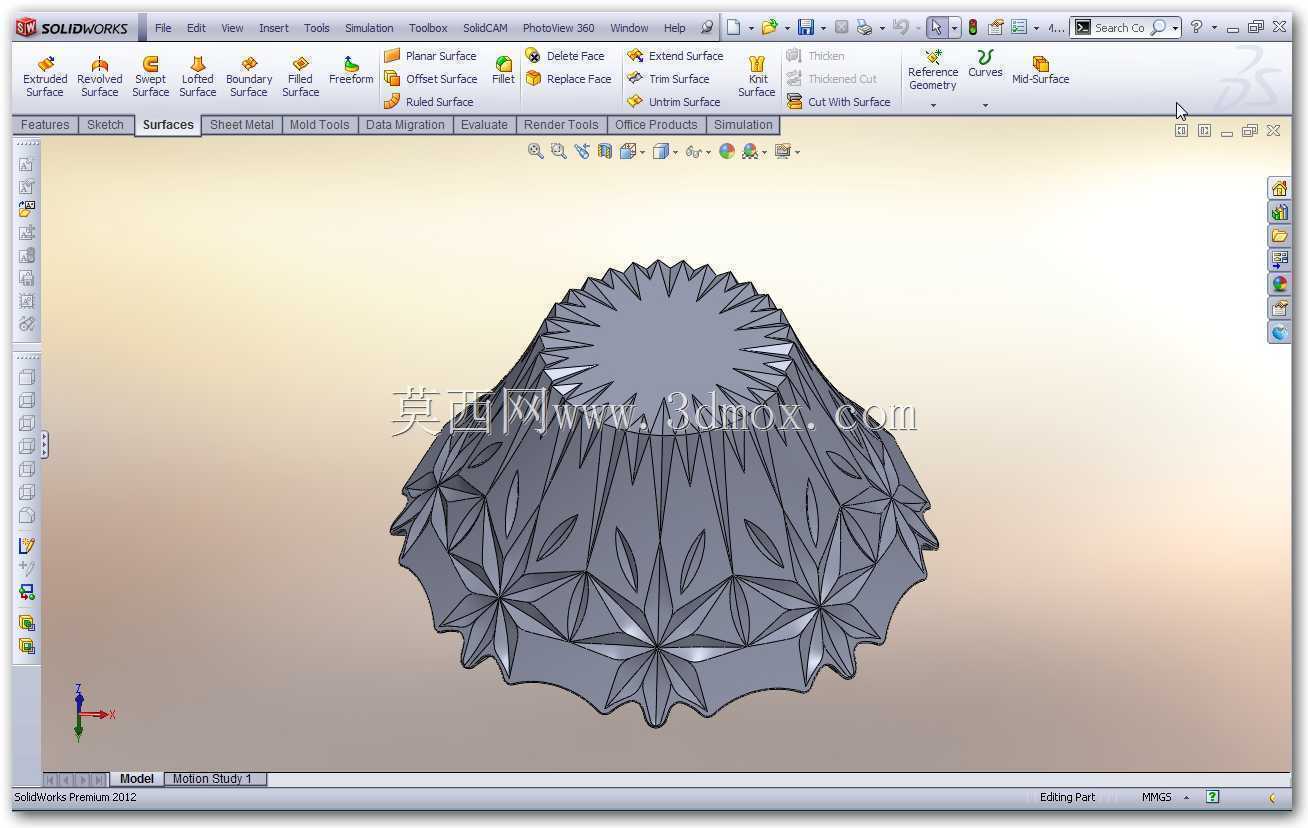

　　又不会因为纹理过深导致玻璃壁厚不均，在日常使用中容易积灰、难以清洁的问题，同时纹理的凸起棱边都做了R0.3mm的圆角处理，避免擦拭过程中刮伤清洁布或者划伤手部。从设计思路的落地逻辑来看，整个盛具采用回转体基础结构叠加阵列特征的建模逻辑，首先绘制盛具的主体回转截面，确定整体的高度、上口直径、底部直径的核心尺寸边界，整体高度控制在120mm，上口最大直径160mm，底部收窄直径60mm，这个尺寸比例既保证了放置时的重心稳定性，底部接触面积足够大，不会因为轻微触碰就出现倾倒，又符合日常手持拿取的握持习惯，成年人单手握持盛具中部时，手指能够贴合侧壁的纹理凹陷处，握持摩擦力足够，不会因为玻璃表面光滑出现滑脱。在主体回转结构完成后，

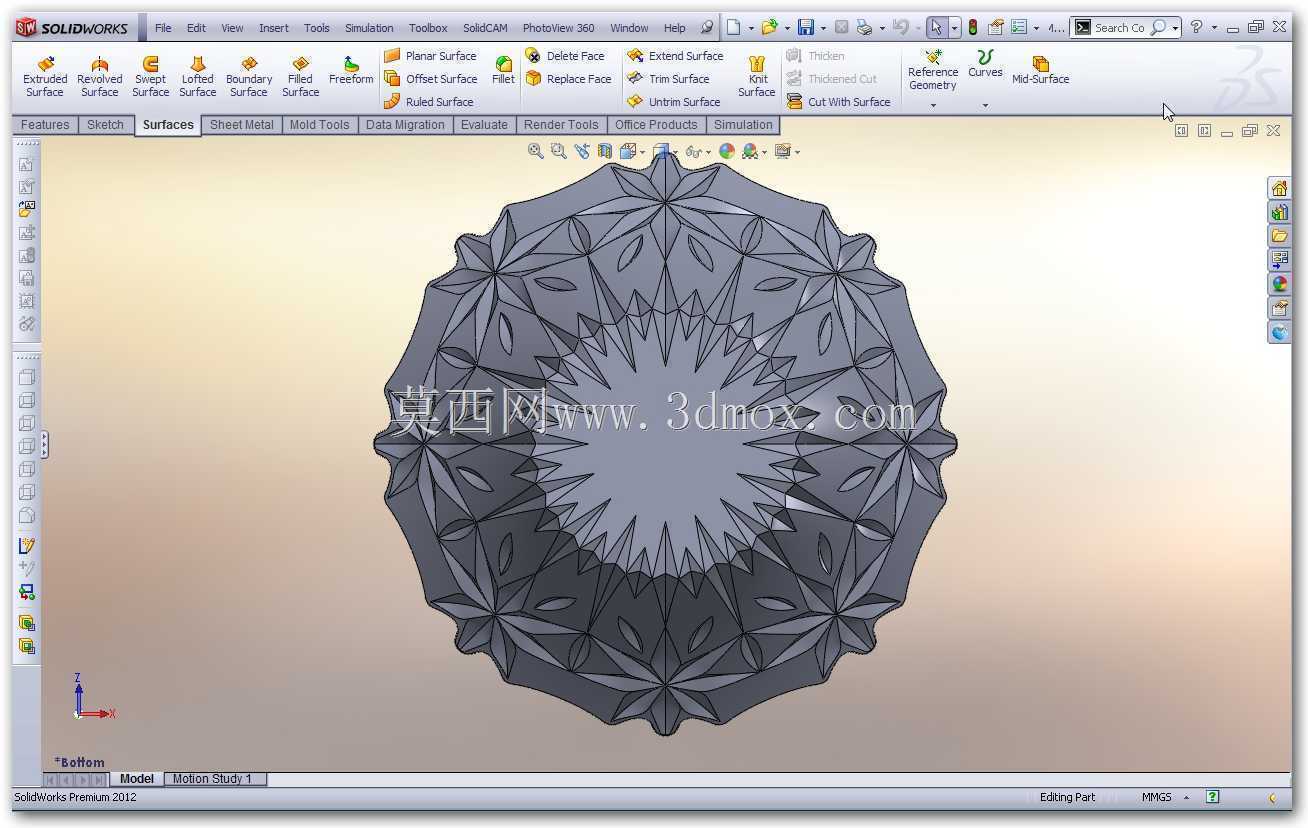

　　提取侧壁的曲面作为基准面，绘制单个菱形雕花与叶状纹理的截面轮廓，通过包覆、阵列的方式完成整圈纹理的排布，阵列过程中要校验每个纹理单元之间的衔接间隙，避免出现曲面重叠或者缝隙过大的问题，保证整个侧壁曲面的连续性，为后续的玻璃模具加工提供无破面的数模基础。盛具的上口波浪花边，是在主体上口边缘的基础上，通过正弦曲线投影切割后做圆角过渡形成，花边的起伏高度控制在8mm，每个波浪弧的弦长一致，保证视觉上的对称规整性，同时花边的最外沿与盛具侧壁的最外凸点保持在同一竖直投影面上，避免盛具叠放时出现卡滞，方便仓储运输过程中的套叠收纳，减少占用的包装空间。底部的结构设计做了内凹的平底处理，内凹深度2mm，接触环面的宽度控制在5mm，

　　既保证了放置时与桌面的接触稳定性，又避免了玻璃底部因为生产过程中的轻微平面度误差，出现放置不稳晃动的问题，同时内凹的底部结构也能减少盛具与桌面的硬接触摩擦，避免刮伤桌面漆面或者玻璃表面。整个建模过程中所有的曲面都做了厚度均匀性校验，盛具的基础壁厚控制在3mm，纹理凸起处的最薄壁厚不小于2.2mm，满足钠钙玻璃或者水晶玻璃的吹制、压制成型的工艺要求，不会因为壁厚差过大导致冷却过程中出现开裂、变形的问题。另外，模型的所有棱边都做了符合玻璃生产要求的圆角处理，没有尖锐的直角结构，避免玻璃在钢化或者退火过程中出现应力集中点，提升成品的抗冲击性能，日常使用中轻微磕碰不容易出现碎裂。从生产适配的角度，这个数模可以直接导入模具加工软件，拆分出成型模具的型腔、型芯结构，纹理部分的曲面精度满足精雕加工的要求，不需要额外做曲面修补工作，能够缩短模具开发的周期，适配小批量定制或者大批量量产的不同生产需求。
