电吉他固定式琴桥精密结构设计

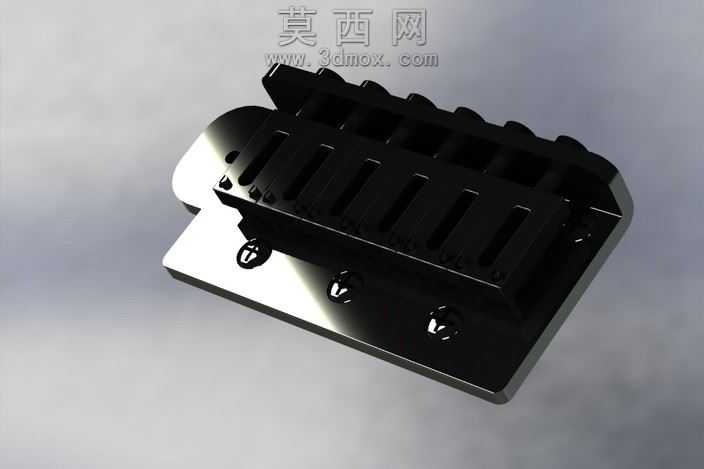

本作品为电吉他固定式琴桥的三维参数化建模成果，建模阶段以实际量产琴桥的测绘尺寸为基准，采用自底向上的装配建模逻辑，先拆分出底座基座、弦码卡槽、固定压块、安装螺丝孔位等独立子特征，逐一完成单零件的草图绘制与特征拉伸，再通过同轴、面重合等标准装配约束完成整体组装，全程保证各零件间的配合公差符合乐器五金件的装配精度要求。渲染阶段针对琴桥的金属材质做了分层质感调校，底座部分采用亮面镀铬金属材质，调整反射粗糙度参数模拟真实电镀层的高反光细腻质感，弦码卡槽部分做了哑光黑色硬质氧化的材质区分，通过调整金属度、高光层级与环境光遮蔽参数，还原出黑色氧化层的微磨砂哑光质感，同时为安装螺丝添加了细微的螺纹纹理与边缘倒角光影，让整体渲染效果更贴近实物的金属质感。结构设计上，该琴桥采用一体式底座加独立弦码的经典固定式结构，底座预留三个沉头安装孔用于固定在吉他琴身，上方等距排布六个弦码卡槽对应六根吉他琴弦的安装位置，每个卡槽预留弦码调节的滑动空间，可支持后续单独调整每根琴弦的弦距与八度音准，整体结构无冗余活动部件，结构刚性强，能有效保证琴弦振动的传导效率，适合固定琴桥型电吉他的升级替换使用。建模过程中对所有棱角处都添加了符合五金加工工艺的圆角特征，避免锐边应力集中同时还原真实零件的加工细节，所有孔位特征都做了沉头、倒角的工艺还原，保证模型可直接对接后续的数控加工生产流程，无需二次调整工艺特征。
