半重叠套筒式联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:529401
  • 半重叠套筒式联轴器结构设计
  • 半重叠套筒式联轴器结构设计
  • 半重叠套筒式联轴器结构设计
  • 半重叠套筒式联轴器结构设计
  • 半重叠套筒式联轴器结构设计

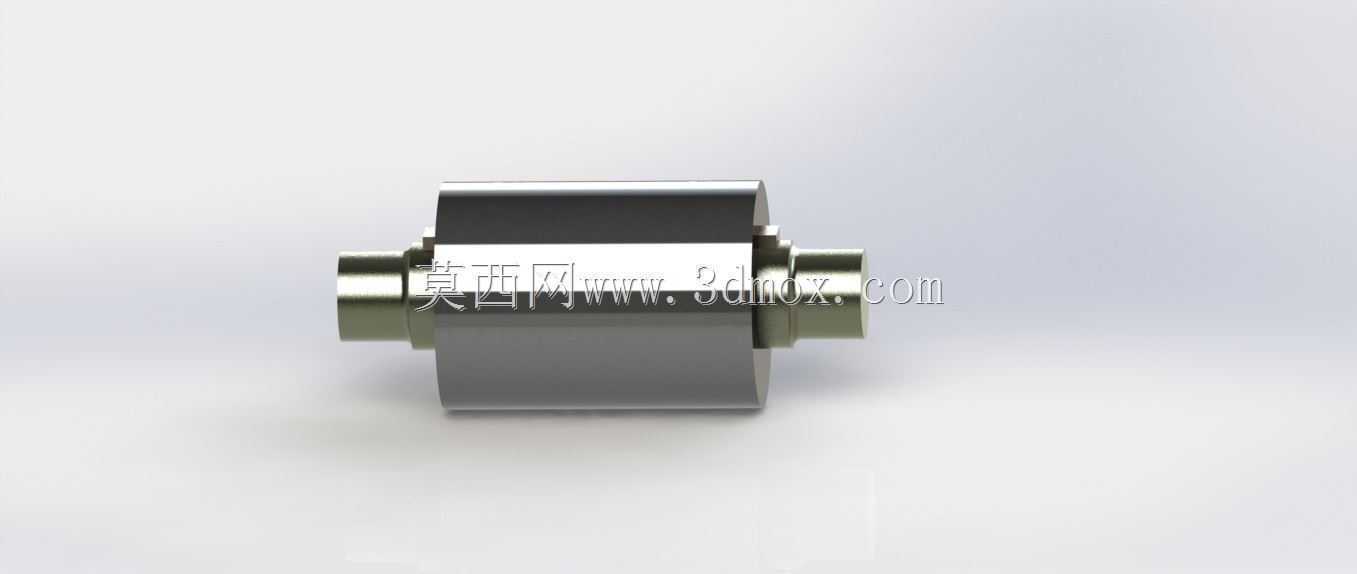

  在中小功率传动系统的轴系连接场景中,套筒类联轴器始终是紧凑安装空间下的优先选型方向,这类零件不需要额外的复杂锁紧结构,依靠同轴配合面的接触约束即可完成两根轴的扭矩传递,尤其适合两轴对中精度较好、轴向安装尺寸受限的传动工位。半重叠套筒联轴器的核心设计逻辑,是在传统整段式套筒的基础上优化了轴向装配逻辑,将套筒与两侧轴段的配合区域做部分重叠布局,相比等长度的整套筒结构,能在保证同等配合接触长度的前提下,压缩整体轴向占用空间,适配很多设备内部轴端伸出量不足的安装场景。从实际应用场景来看,这类联轴器常见于小型输送线的动力端连接、微型减速机输出轴与从动辊的连接、小型风机泵类的电机轴与叶轮轴连接,以及部分轻工设备的轻载传动工位,

  这类场景普遍的特点是传动扭矩不大、两轴安装同轴度容易保证、日常维护不需要频繁拆卸轴系,套筒式结构的高刚性、无传动间隙的特性能很好匹配这类工位的运行需求。从功能特性上看,半重叠的套筒结构没有外露的传动凸起部件,运转过程中不会勾挂周边的管线或者防护结构,不需要额外加装联轴器防护罩就能满足基础的安全防护要求,同时整体回转对称性好,做动平衡的难度低,在中低转速的传动场景下运行振动极小,不会给两端的支撑轴承带来额外的偏载负荷。设计这类联轴器的时候,首先要明确两端被连接轴的轴径公差,通常套筒与轴的配合选用H7/k6的过渡配合,既可以保证装配后同轴度稳定,也能在需要检修的时候通过顶丝孔或者拉马完成拆卸,不会出现配合面咬死无法拆分的问题。

  半重叠结构的重叠区域长度需要根据传递扭矩核算,通常单侧的有效配合长度不小于对应轴径的1.2倍,重叠段的壁厚要满足扭转强度要求,按照45号钢调质处理的材料性能核算,扭转切应力控制在40MPa以内即可覆盖绝大多数轻载传动的需求,不需要额外做加大壁厚的冗余设计,避免不必要的重量增加。外形尺寸方面,这类联轴器的最大外圆通常比配合轴径大15到25毫米,根据轴径大小做对应调整,整体轴向总长度比两侧轴段插入套筒的深度之和小10到15毫米,这个差值就是半重叠结构的重叠量,这个尺寸设计既保证了装配时两侧轴不会在套筒内部发生顶触,也能最大化压缩轴向安装边界,给设备内部的其他部件留出更多布局空间。安装边界的核算需要注意,套筒的外圆与周边设备壳体、

  防护板的静态间隙不小于3毫米,运转过程中因为轴系窜动带来的位移量也要纳入间隙核算,避免出现运转过程中套筒刮蹭周边结构的问题。套筒两端的内孔口需要做1×45度的倒角,既方便装配时轴段的导入,也能去除加工毛刺避免装配时刮伤轴的配合表面,套筒的外圆表面做简单的发黑处理即可,不需要过高的表面精度,只要保证内孔的同轴度公差控制在0.02毫米以内,就能保证装配后两轴的对中精度满足传动要求。部分需要轴向定位的场景,可以在套筒的侧壁对应两侧轴的键槽位置加工紧定螺钉孔,用内六角紧定螺钉顶在轴的键槽底部,既可以传递扭矩,也能防止套筒在运转过程中出现轴向窜动,相比传统的键连接方式,这种结构加工更简单,装配效率更高,适合轻载场景下的快速装配。在实际选型应用中,需要注意这类联轴器不适合两轴存在较大径向偏移或者角向偏移的场景,因为套筒结构本身没有补偿偏移的能力,如果安装时两轴对中偏差过大,运转过程中会给两端轴承带来很大的附加载荷,大幅缩短轴承和轴的使用寿命,所以这类联轴器更适合装配时可以精准调整两轴同轴度的固定传动工位,对于需要经常拆装或者轴系存在偏移补偿需求的场景,则需要搭配其他有补偿能力的联轴器结构使用。
