热泵机组外置防护外壳结构设计

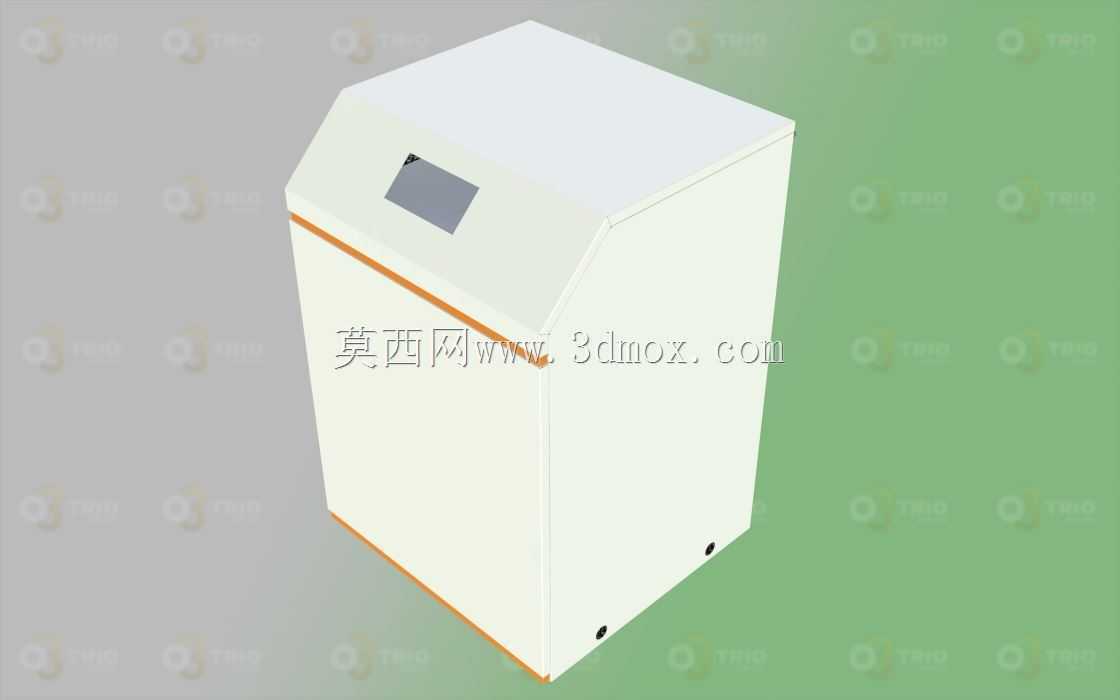

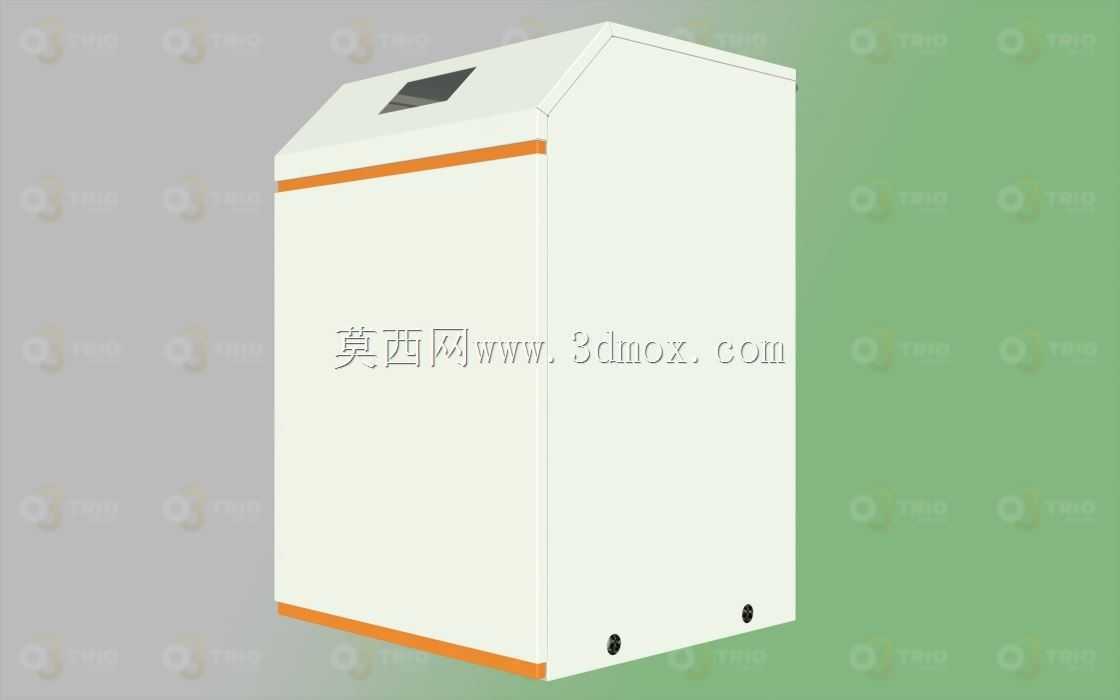

　　这款热泵外壳是空气源热泵、水源热泵等换热类机组的外置防护结构件，日常应用场景覆盖商用中央空调室外机组、户式采暖热泵外机、工业恒温热泵设备的外层防护，直接决定设备在户外露天、半开放机房、屋顶安装位等复杂工况下的长期运行可靠性。从实际使用需求出发，外壳首先承担物理防护作用，隔绝户外降雨、扬尘、落叶、飞虫以及外力磕碰对内部压缩机、换热盘管、电控模块的直接损伤，同时配合内部风道结构完成换热气流的组织引导，避免气流短路影响换热效率。

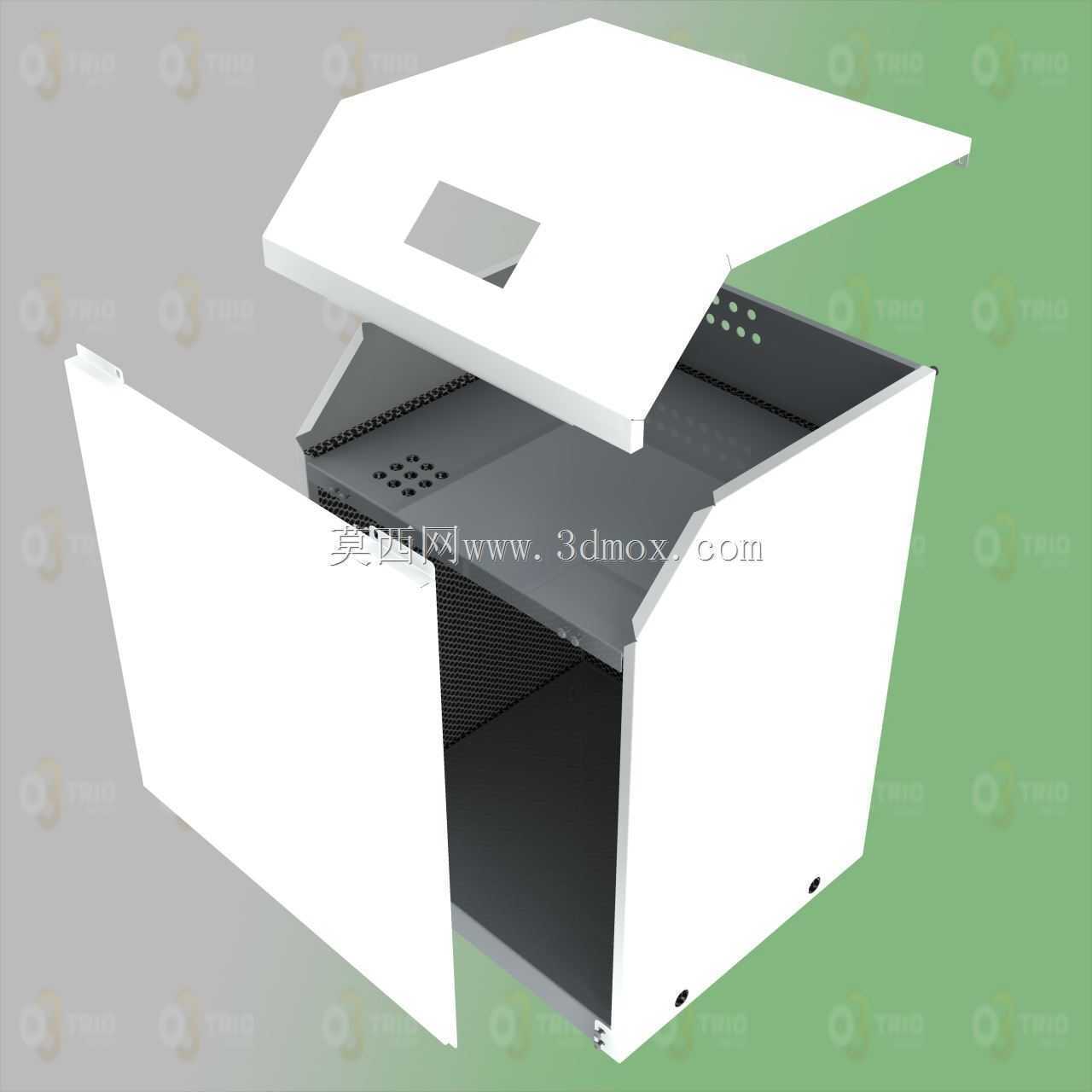

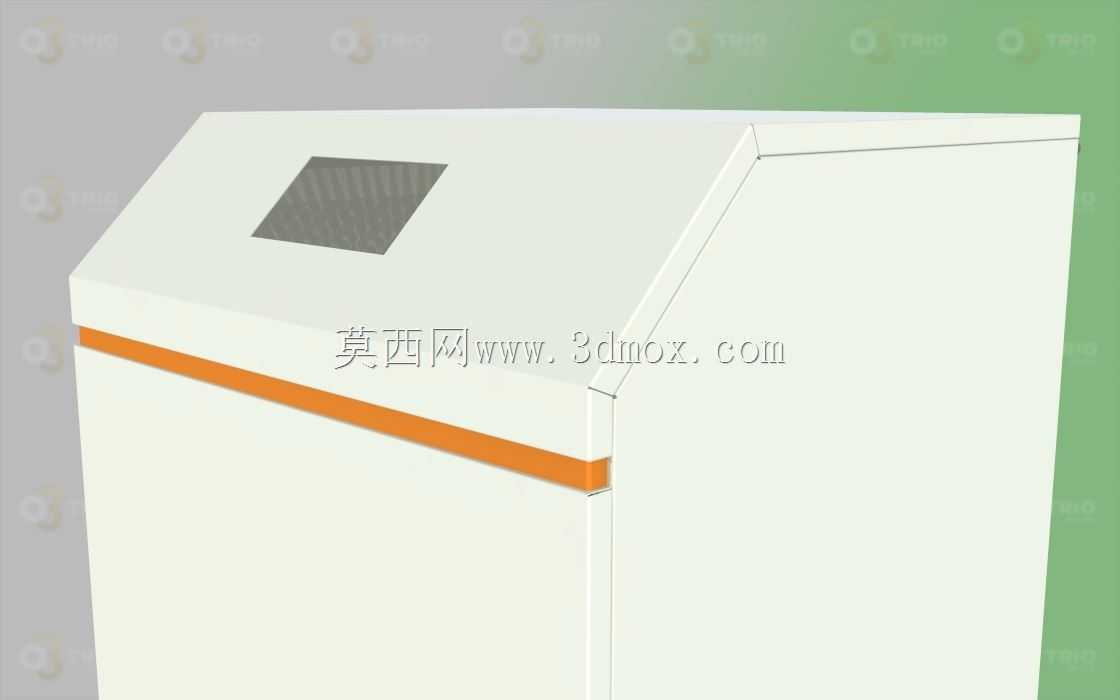

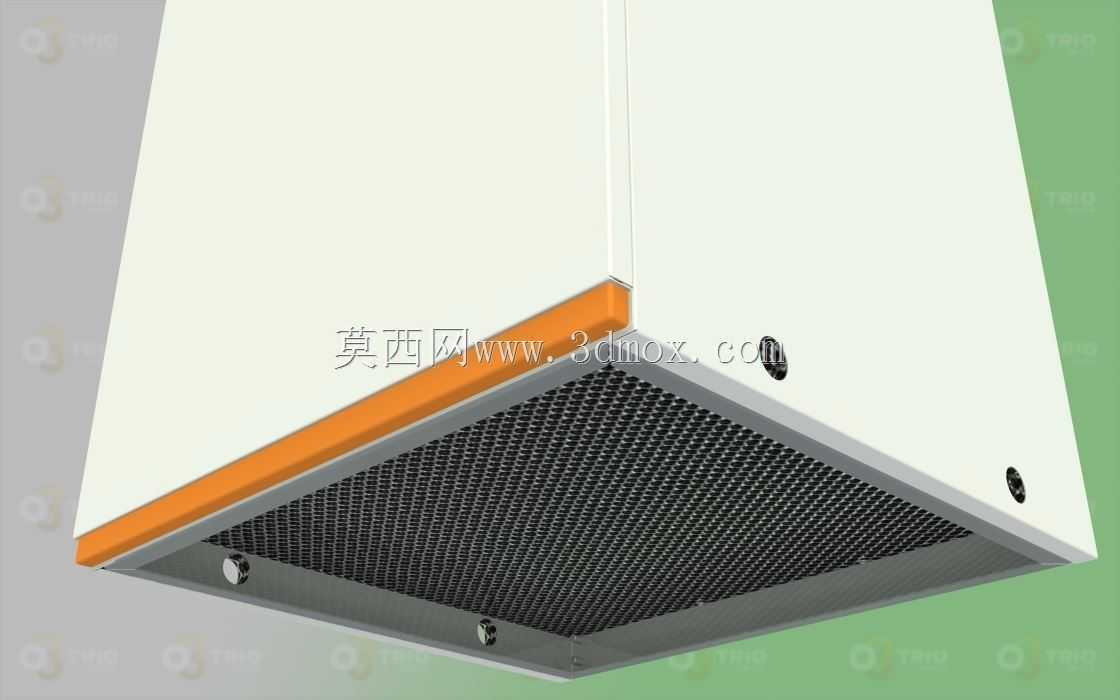

　　设计过程中优先考虑安装边界的适配性，壳体采用折边拼接的钣金成型思路，主体围板采用一体化折弯工艺减少拼接缝隙，降低雨水渗漏的风险，底部预留的网格状通风栅格对应内部蒸发器的进风侧，栅格的开孔率经过匹配计算，既要保证进风阻力控制在合理区间，避免风机负载过高，又要阻挡大体积杂物进入机组内部，栅格边缘做卷边处理，既提升钣金结构的刚性，也避免安装维护时割伤操作人员。壳体侧边的橙色饰条并非单纯装饰件，实际是拼接缝的压边结构，通过卡扣与自攻螺钉组合的方式固定在围板接缝处，既遮挡拼接缝隙提升外观整体性，也能在接缝处形成二次挡水结构，雨水沿斜面流下时不会顺着缝隙渗入壳体内部。

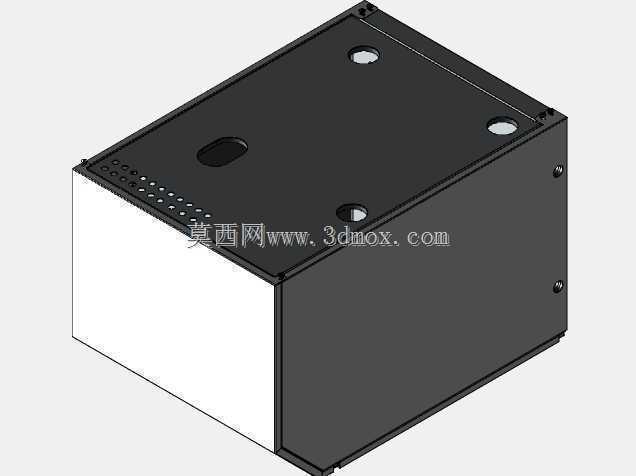

　　壳体上预留的多个沉头安装孔位，分别对应内部机架的固定螺柱、侧盖板的拆装位以及吊装挂点，孔位的沉头深度经过匹配设计，螺钉锁紧后端面与壳体表面齐平，不会出现凸起剐蹭的问题，也避免螺钉头长期暴露在户外出现锈蚀流挂影响外观。安装尺寸方面，壳体的长宽边界完全匹配对应匹数热泵的内部机架尺寸，底部与机架底座的安装边预留15mm的密封胶条安装槽，安装时嵌入三元乙丙发泡胶条后锁紧固定，可实现底部与底座之间的IPX4级防水，满足户外露天安装的防雨要求；壳体顶部做微坡度设计，坡度控制在3度左右，降雨后不会在顶部形成积水，减少长期积水带来的钣金腐蚀风险。

　　从结构强度角度考虑，壳体的钣金折弯边全部设置5mm的内翻边，既提升整个壳体的抗形变能力，避免运输吊装过程中出现磕碰变形，也能让壳体与内部机架的贴合度更好，减少设备运行时的共振异响。通风栅格区域在背部设置十字加强筋，在不遮挡通风面积的前提下提升栅格区域的抗冲击能力，避免外力撞击导致栅格变形触碰内部换热翅片。壳体的侧边预留检修口的安装位，日常维护时无需完全拆除整个外壳，仅需拆卸对应侧的小盖板即可完成滤芯更换、线路检修、冷媒压力检测等常规操作，大幅降低后期运维的拆装工作量。

　　在风道匹配设计上，壳体的进风侧与出风侧做了错位导向结构，避免排出的冷风/热风直接被进风栅格重新吸入形成气流短路，保证换热气流能够顺畅流经换热翅片，提升机组整体的换热效率。壳体的边角全部做R10的圆角处理，既降低钣金加工时的应力集中问题，也避免安装过程中尖锐边角带来的安全隐患。针对不同安装场景的需求，壳体背部预留了壁挂安装的挂孔位，同时底部也适配落地安装的地脚固定位，可满足壁挂、落地、屋顶支架安装等多种安装方式的需求，无需额外加工改制即可直接适配常规的热泵安装场景。
