带安装法兰的木质纹理箱式电气外壳

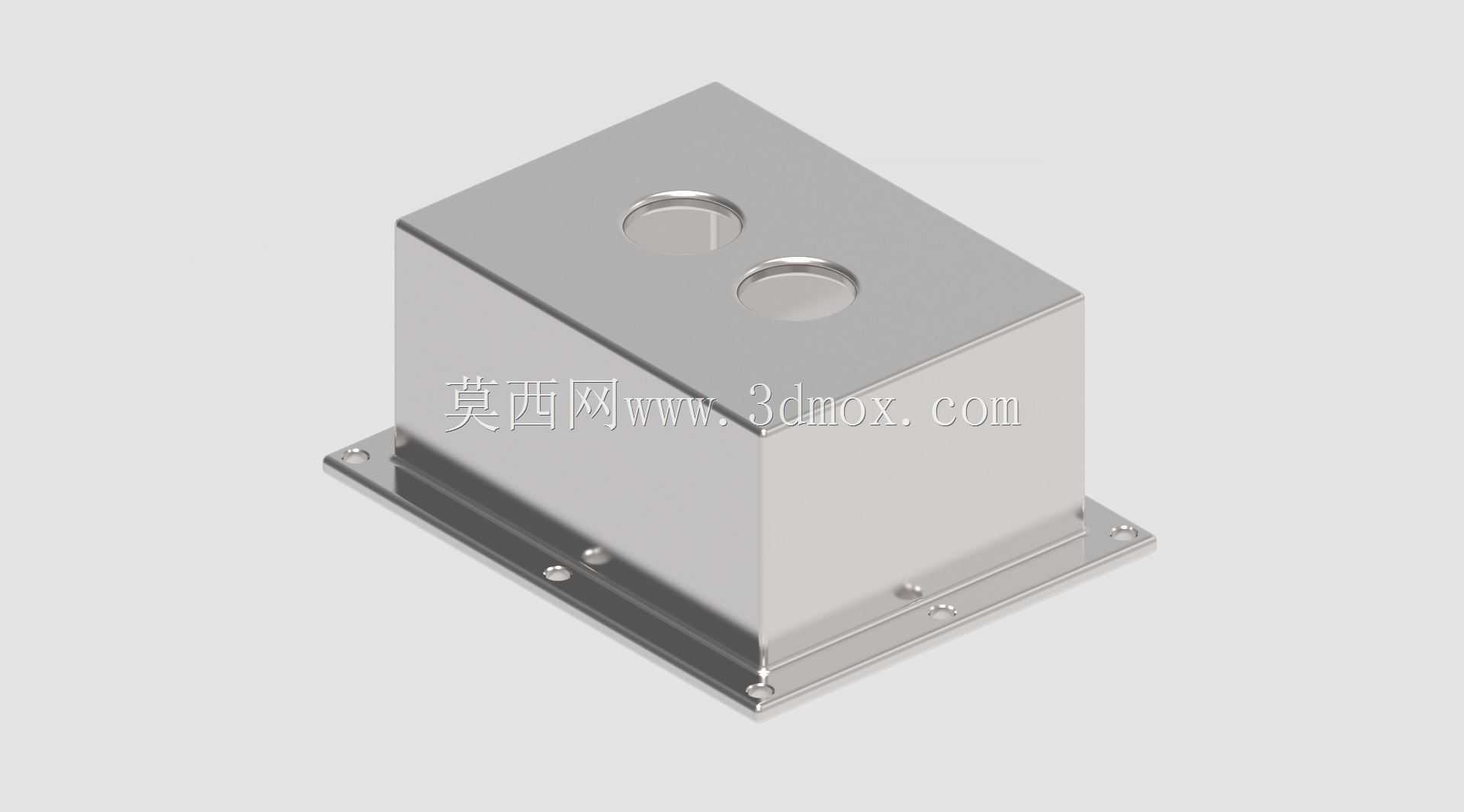

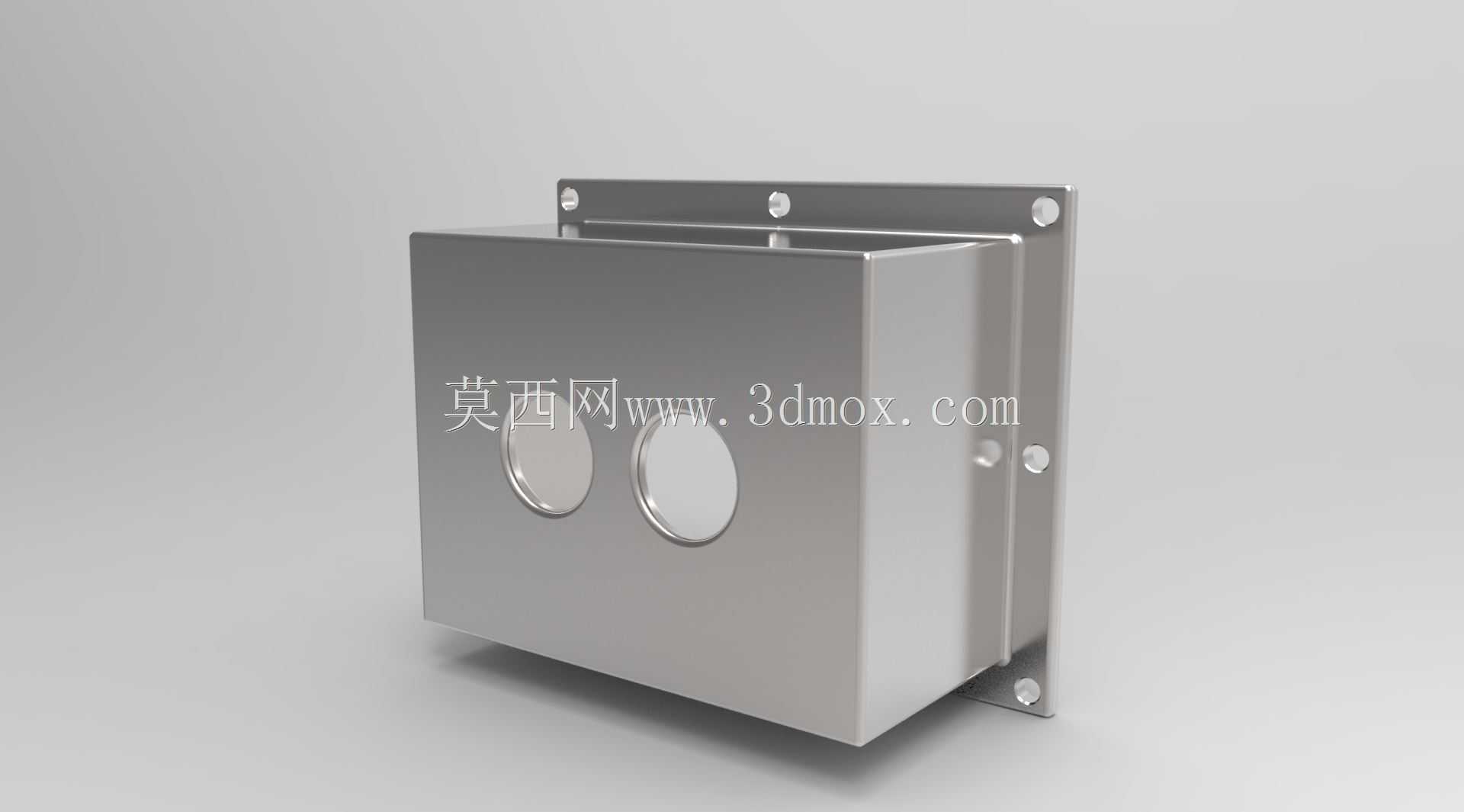

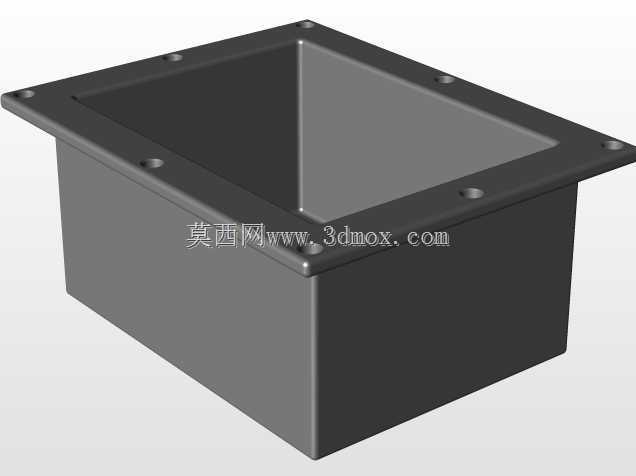

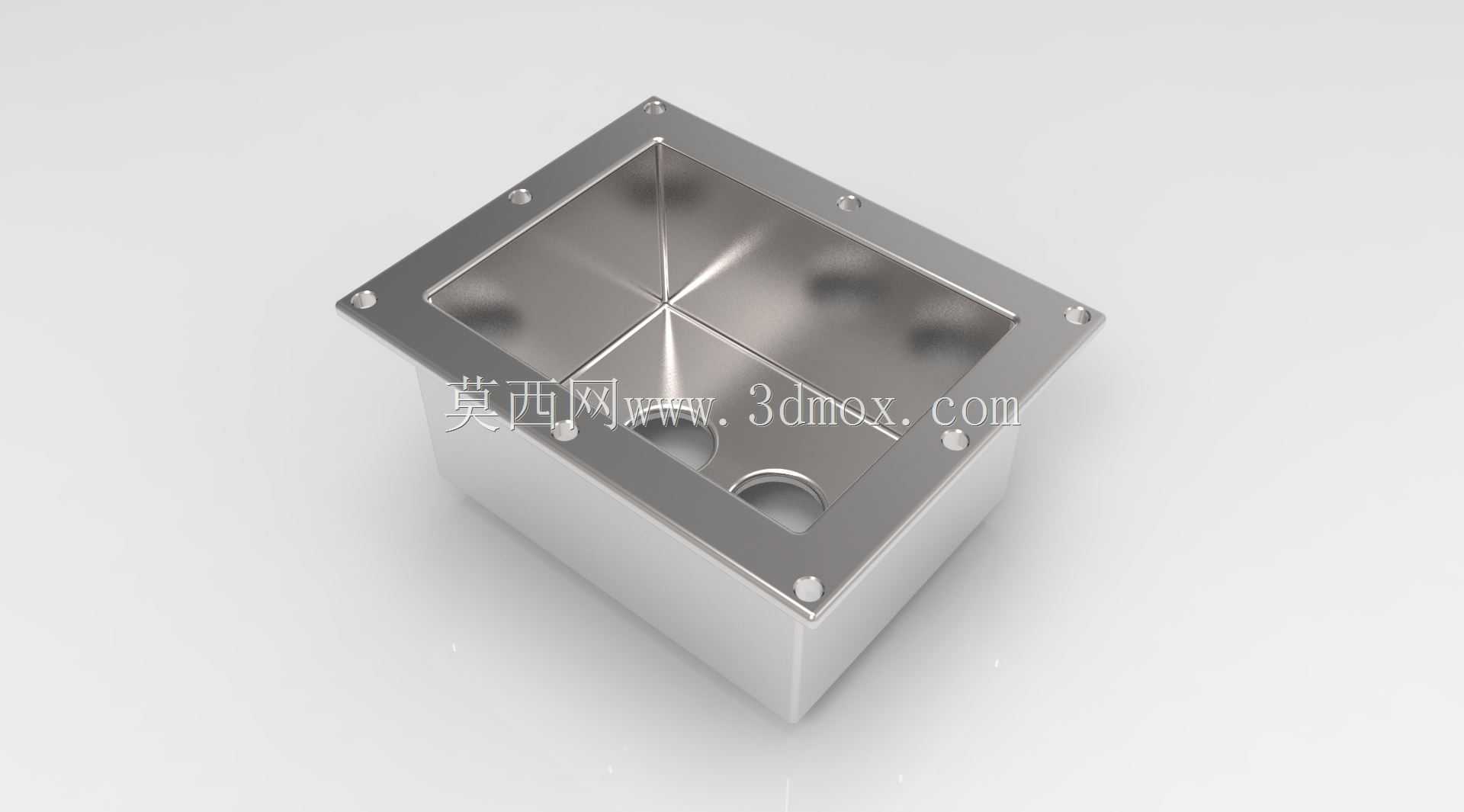

　　这款箱式壳体的设计初衷，是面向嵌入式安装场景下的电气元件防护需求，常见于工业操作台、设备侧立面、墙面内嵌式布线节点这类需要壳体与安装面齐平的使用场景，相比明装壳体，它不会突出安装平面过多，避免现场作业剐蹭，也能让设备外立面更整洁统一。从结构上看，主体采用方正的腔体设计，内部预留的规整空间可以容纳小型接线端子、信号转换模块、低压控制元件这类尺寸不大的电气部件，腔体边角做了小圆弧过渡，既避免注塑或者机加工过程中的应力集中，也能减少内部布线时线材绝缘层被锐角划破的风险。后侧延伸出的安装法兰是整个结构的核心受力部位，法兰上均匀排布的安装孔位，适配常用的自攻螺丝或者机牙螺丝固定，安装时法兰面完全贴合安装基材表面，

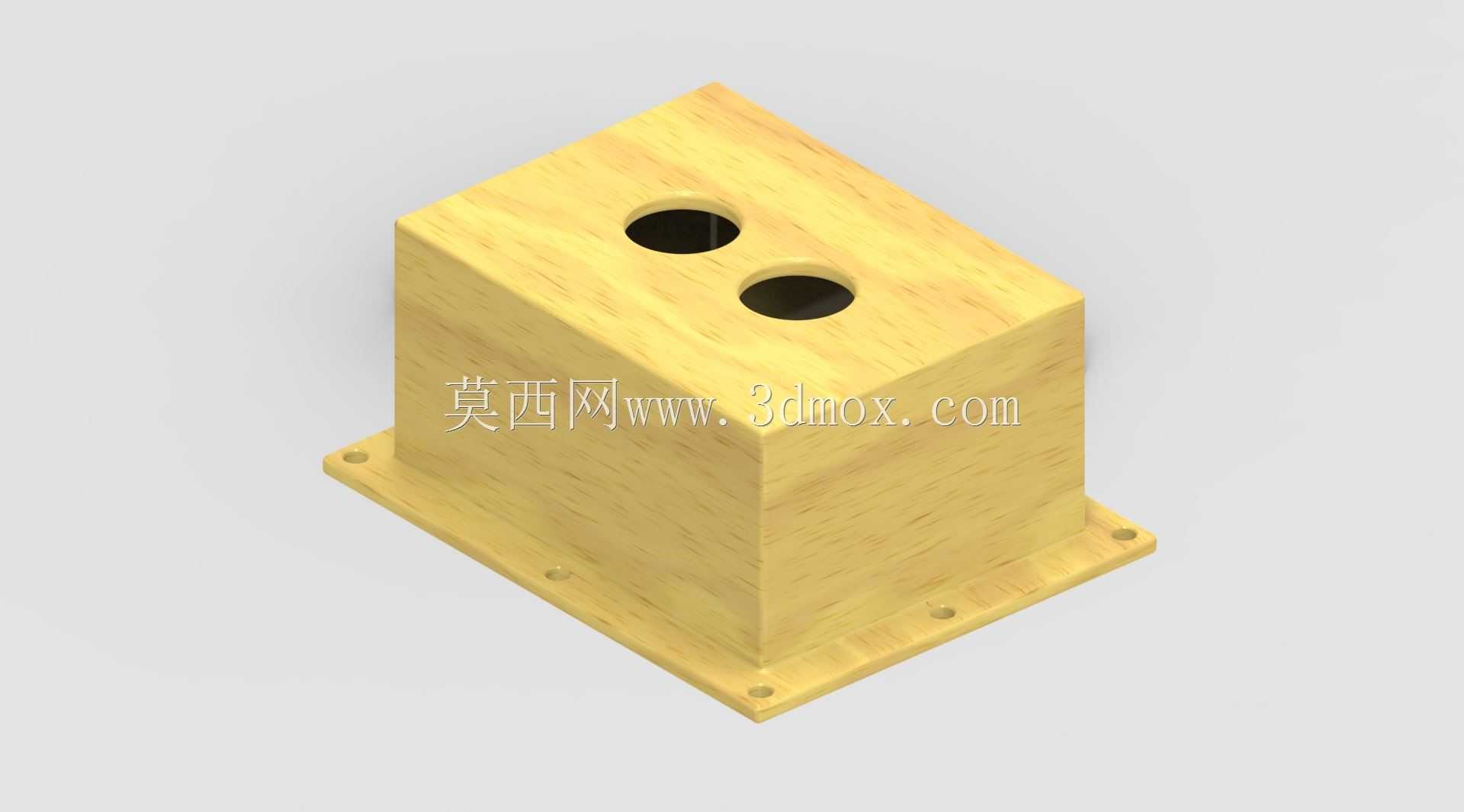

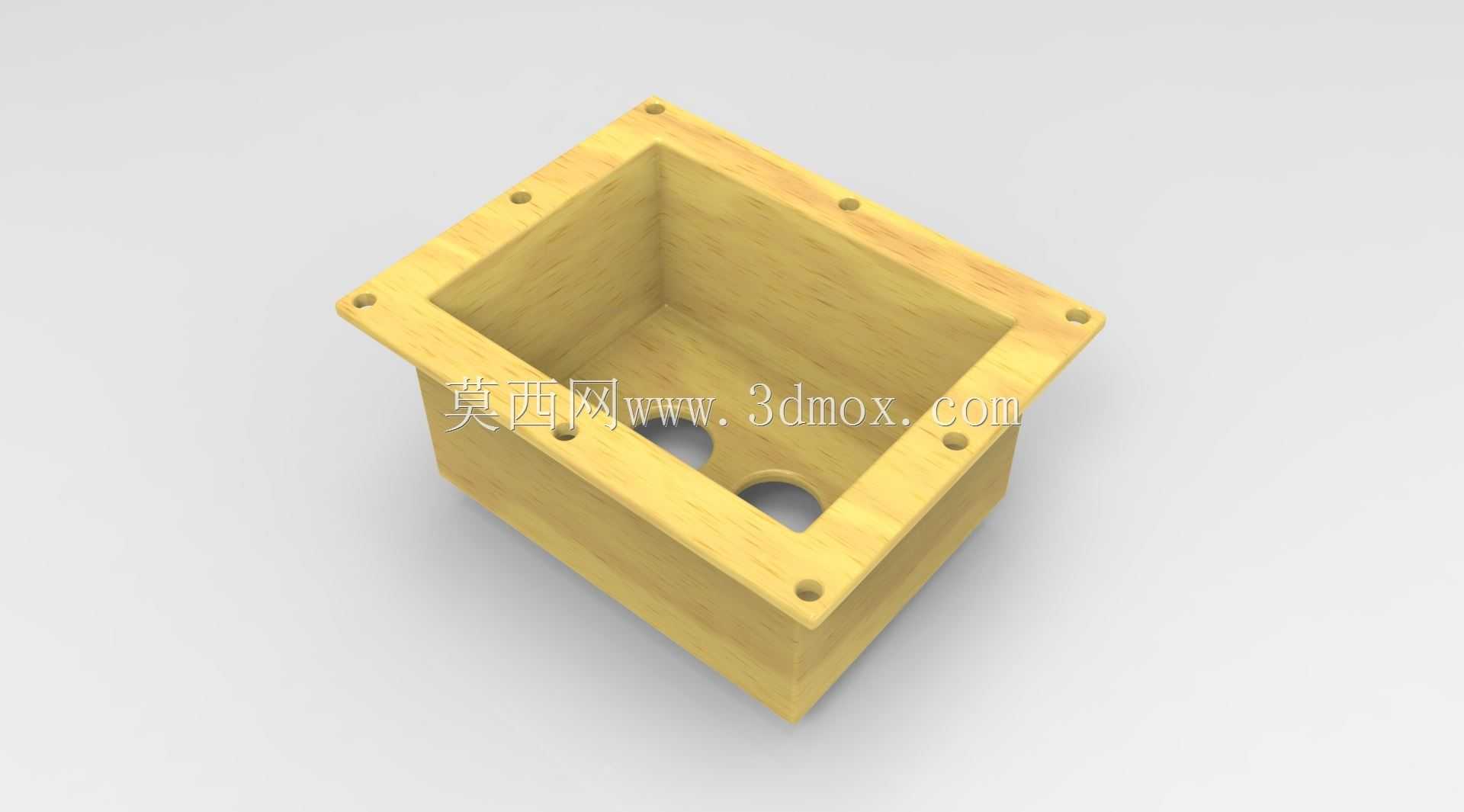

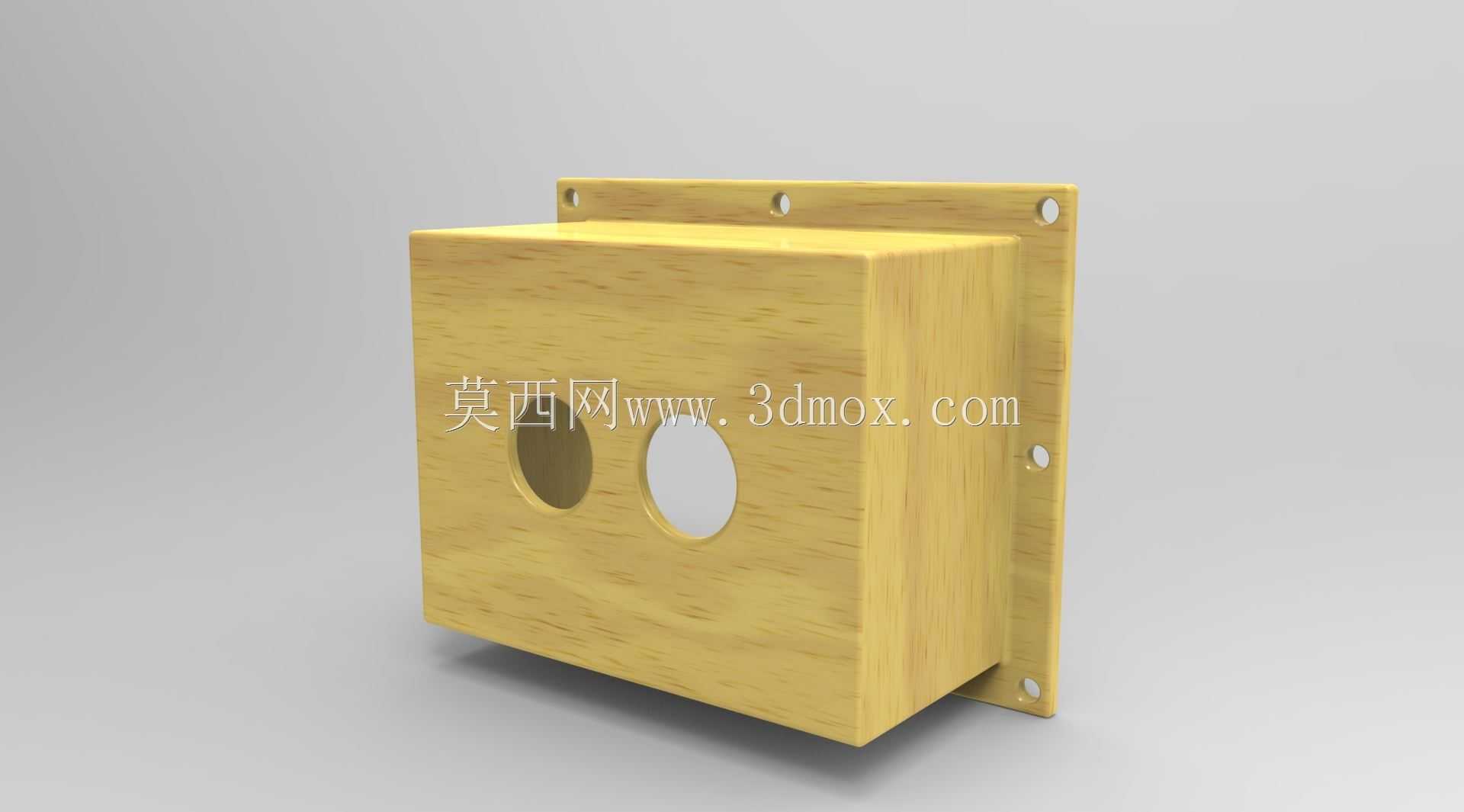

　　配合法兰与腔体衔接处的台阶结构，能让壳体嵌入安装孔后不会出现前后窜动，也能阻挡大部分灰尘、溅水从安装缝隙进入腔体内部。正面预留的两个圆形开孔，是根据常用的外露元件尺寸设计的，大尺寸开孔可以适配电源插座、信号指示灯座、旋钮开关这类标准件，小尺寸开孔可以走航空插头、按钮开关或者线缆引出，开孔边缘做了倒角处理，安装配套元件时不会刮伤元件的密封胶圈，也方便元件快速对位卡入。材质表面做的木质纹理处理，并非单纯的外观装饰，在商用展示类设备、复古风格操作台、木质家具内嵌电气模块的场景里，这种纹理能和周边木质环境更好融合，不会像普通塑料灰白色壳体那样突兀，同时纹理表面的细微凹凸也能减少日常接触留下的指纹划痕，长期使用外观保持性更好。

　　设计过程中特意控制了腔体的壁厚，整体壁厚保持均匀，避免加工过程中出现缩痕、变形的问题，法兰部位的壁厚比腔体侧壁略厚，因为安装时螺丝锁紧的力全部作用在法兰上，加厚处理能防止锁紧时法兰开裂，也能让长期使用后法兰不会因为应力松弛出现贴合缝隙。腔体内部没有设置多余的加强筋或者固定柱，给使用者留出了足够的改造空间，可以根据自己要安装的元件位置，自行加装固定柱、导轨或者绝缘衬板，适配不同的元件布局需求，不会因为预设的固定结构限制使用场景。安装边界方面，腔体部分的外轮廓尺寸要小于安装面板上开出的嵌入孔尺寸，单边预留0.2到0.5毫米的安装间隙，方便壳体顺利嵌入，法兰的外轮廓尺寸要大于嵌入孔至少10毫米，保证有足够的压紧面贴合安装面板，

　　安装孔的中心距按照通用的安装间距设计，适配大部分现有设备的预留孔位，不需要重新打孔就能直接替换同类型的旧壳体。实际使用中，这类壳体除了容纳电气元件，还能对内部元件起到物理防护作用，避免外界的硬物触碰、灰尘堆积、少量液体溅入影响元件正常工作，嵌入式的安装方式也能防止无关人员随意触碰内部接线，提升用电安全性。在商用展示设备里，这类壳体可以用来安装展柜的照明控制模块、电源开关，外露的开孔可以安装调光旋钮和电源插座，木质纹理和展柜的木质板材搭配协调，不会破坏展柜的整体视觉效果；在工业设备的操作面板上，它可以嵌入安装在设备的立面钣金上，用来容纳本地控制的按钮、指示灯和小型接线端子，法兰贴合钣金表面，配合密封垫就能达到基础的防护等级，适合车间多尘的使用环境。设计时也考虑了不同加工工艺的适配性，如果采用塑料注塑生产，均匀的壁厚和简单的结构能降低模具复杂度，减少注塑成型的不良率；如果采用木质材料或者绝缘板材机加工制作，方正的外形和规则的孔位也能降低加工难度，不需要复杂的多轴加工设备，普通的数控雕刻机就能完成加工，适合小批量定制场景使用。腔体的深度设计也经过考量，既不会因为深度过浅放不下常规的小型电气元件，也不会因为深度过深导致嵌入后背后突出太多，影响安装面板后侧的布线空间，刚好适配大部分墙面、设备夹层的预留空间，安装完成后后侧留有足够的空间走接线，不会出现线材被挤压的情况。
