老式iPhone接口连接端子三维结构设计

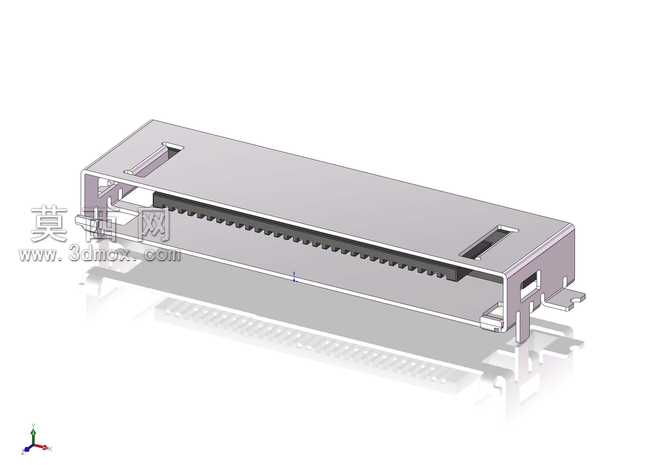

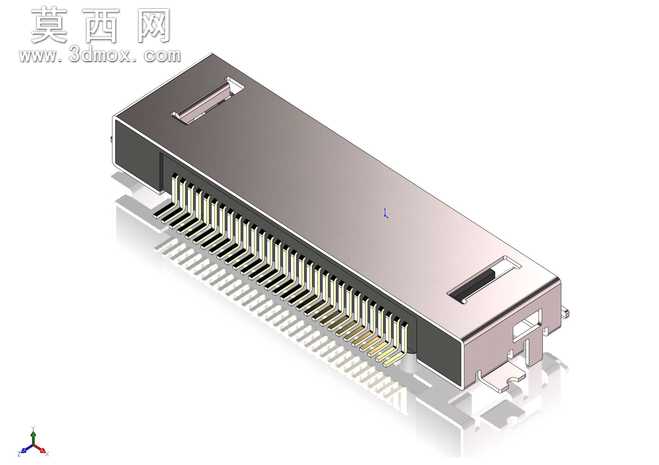

本模型为老式iPhone配套的30pin套接连接端子，整体采用三维参数化建模方式完成，建模过程中严格遵循早期苹果移动设备接口的机械尺寸规范，还原了该款连接端子的全部结构细节。模型主体为金属屏蔽外壳结构，外壳采用拉伸成型的长方体腔体设计，两侧预留有定位卡扣槽位，用于与设备接口对接时的限位固定，外壳边缘做了微小的倒角处理，还原真实冲压件的工艺特征，避免尖锐边角的同时提升装配顺滑度。腔体内部排布有整齐的接触弹片阵列，每一片弹片的间距、厚度、弯折角度都按照实际电气连接要求设计，弹片根部与端子尾部的焊盘结构做了一体化建模，还原端子内部的导电连接路径，尾部的焊脚结构分别对应不同的信号传输定义，结构排布紧凑合理，兼顾信号传输稳定性与结构强度。建模过程中对金属外壳赋予了哑光镀锌金属材质，还原真实连接器外壳的金属质感与轻微磨砂表面效果，内部接触弹片采用高弹性铜合金材质，表面做镀银处理的材质表现，呈现亮银色金属光泽，绝缘基座部分采用耐高温工程塑料材质，呈现浅灰色哑光质感，不同材质的区分清晰，能够直观展现端子的各部分组成结构。模型整体结构完整，各部件之间的装配关系清晰，外壳与内部绝缘基座、接触弹片的配合间隙都按照实际装配公差设计，既能够直观展现该款老式iPhone连接端子的机械构造，也可用于数码配件结构设计参考、接口原理演示等场景，建模过程中对细小结构做了合理优化，在保证结构还原度的同时控制了模型整体面数，便于后续的结构调整与渲染展示。
