多角星型金属荣誉勋章立体结构设计

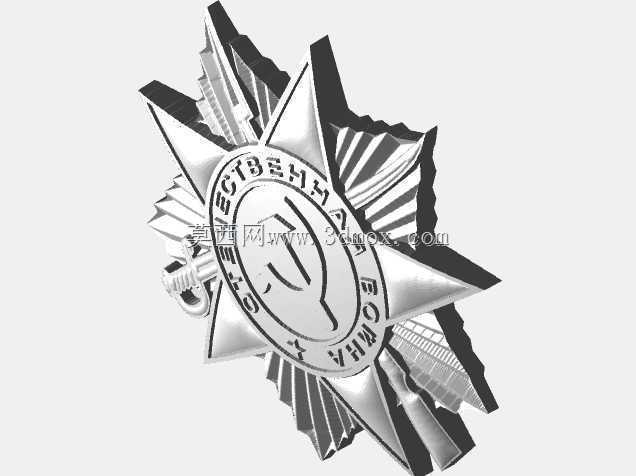

　　做这类立体金属荣誉饰件的结构设计，首先要跳出平面徽章的设计思路，不能只做平面浮雕的拉伸，要兼顾立体层次的视觉冲击力和实际佩戴、陈列的安装适配性。从结构分层来看，最外层的多角星芒结构是整个饰件的外轮廓边界，每个星角的棱边都做了小角度的倒角处理，避免锐边在佩戴过程中勾扯织物，同时倒角面在光线照射下能形成连续的高光带，强化星芒的锐利视觉感，星角的根部做了圆弧过渡，避免应力集中导致的边角磕碰断裂，毕竟这类金属饰件多采用冲压或精密铸造工艺生产，尖角位置如果没有过渡圆角，充型阶段容易出现缺料，后续抛光也容易出现塌边缺陷。

　　星芒层内侧叠加的放射状褶皱纹理层，是整个饰件的层次过渡结构，这部分的纹理深度控制在0.3-0.5mm之间，既不会因为纹理过深导致积灰难以清理，也不会因为纹理过浅失去光影层次感，这层结构和外层星芒采用错位叠压的装配方式，比整体一体成型的结构减少了30%左右的材料厚度，同时两层之间预留0.15mm的间隙，在表面处理时可以让镀层更好地附着在叠层缝隙处，避免出现露底的瑕疵。

　　中心的圆形徽记区域是整个饰件的视觉核心，外圈的环形文字带做了微凸的浮雕处理，文字的凸起高度控制在0.2mm，既保证文字的识别清晰度，又不会因为凸起过高在佩戴时被摩擦磨损，中心的图案区域做了局部的哑光处理，和外圈抛光的金属面形成质感对比，让核心图案在不同光线角度下都能清晰呈现。徽记区域和内侧放射层采用过盈压合的装配方式，配合边缘的三个隐形定位卡点，不需要额外焊接或者粘接，就能保证多层结构之间的同轴度，不会出现层间错位的问题。

　　侧面附加的挂耳结构是整个饰件的安装承载部位，挂耳的内孔做了倒角处理，适配常规的别针、绶带挂杆的安装尺寸，挂耳和主体星芒结构的连接位置做了加厚的加强筋，因为这个位置是整个饰件的受力集中点，日常佩戴过程中所有的拉扯力都作用在这个连接点上，加厚处理后可以避免挂耳受外力出现断裂脱落。从整体尺寸边界来看，整个饰件的最大外接圆直径控制在常见的佩戴饰件尺寸区间，厚度控制在5mm以内，既保证了立体层次的视觉效果，又不会因为厚度过大导致佩戴时凸起过多，影响衣物的平整性。

　　在工艺适配性设计上，所有的浮雕面都做了脱模斜度处理，不管是采用冲压模具生产还是精密铸造生产，都能顺利脱模，不需要后续大量的人工修型，各个层叠结构的配合公差控制在IT7级，批量生产时的装配互换性好，不需要针对单个零件进行修配。表面处理的预留量也在建模阶段就做了考虑，所有需要抛光的面都预留了0.05mm的抛光余量，避免抛光后图案细节变模糊，需要做填色或者珐琅处理的凹槽位置，深度统一控制在0.4mm，保证珐琅填料的附着强度，不会因为槽深过浅出现填料脱落的问题。

　　这类饰件的应用场景除了常规的服饰佩戴，也适配陈列展示、纪念收藏等场景，所以在结构设计时也考虑了陈列安装的适配性，背部预留了可选的螺柱安装位，可以根据使用需求更换安装结构，不需要重新制作主体模具，降低了多场景应用的开模成本。从实际使用的耐久性来看，所有的边角都做了钝化处理，没有尖锐的凸起，日常使用过程中不会划伤皮肤或者勾坏织物，层间的连接结构都做了防松设计，长期佩戴或者陈列不会出现层间松动、异响的问题。
