住宅外墙分体式暖通空调外机结构设计

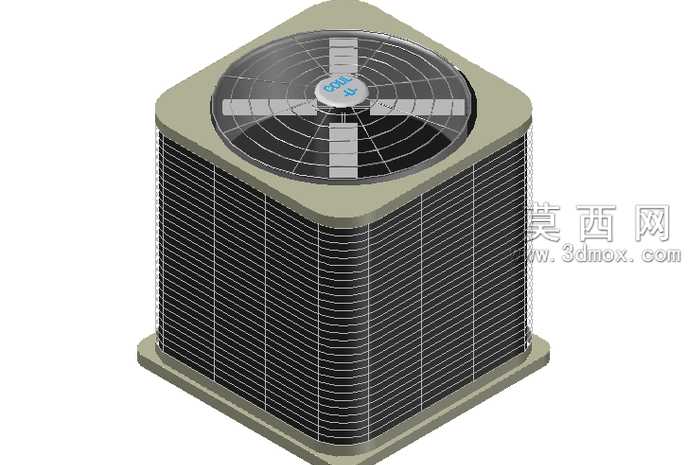

本作品为住宅外墙安装的暖通空调外机三维建模成果，建模过程严格遵循家用分体式空调室外机的实际工程尺寸与结构逻辑，首先通过三维软件搭建整体方正切角的外轮廓基础框架，确定设备的长宽高比例与安装底座的承托结构。建模阶段优先还原核心功能结构：顶部轴流风机区域采用网格状防护网建模，扇叶结构按照实际送风角度做曲面拉伸处理，中心风机端盖做标识细节的浮雕建模，还原风机运行的结构合理性；机身四周的换热鳍片部分采用阵列式建模方式，逐片还原细密的散热翅片排布结构，保证换热区域的结构还原度，同时对鳍片的排列间距做符合实际产品的参数设置，避免出现结构失真问题。外壳部分采用切角方体的一体化建模，边角做圆弧过渡处理，还原真实外机的外壳防护结构，底部的安装底座做加厚承托设计，预留安装固定的结构点位，符合外墙挂装的承重需求。材质渲染阶段，顶部风机防护网采用黑色哑光工程塑料材质，搭配金属质感的扇叶材质；机身换热鳍片采用银灰色金属散热材质，还原铝制鳍片的细腻质感；外壳与底座采用浅橄榄灰的耐候喷涂金属材质，模拟户外设备的防腐蚀涂层效果，整体渲染采用柔和的户外自然光环境，突出设备各部分的材质差异与结构层次。设计思路围绕住宅外墙安装的实际使用场景展开，充分考虑外机的通风散热需求、户外安装的结构稳定性，整体结构拆分清晰，既还原了风机盘管机组的分系统组成逻辑，也符合住宅类暖通设备的外观特征，模型结构完整无破面，各部件的装配关系符合实际产品的组装逻辑，可用于暖通设备教学、住宅配套设备展示等场景使用。
