镂空网格结构金属链条三维设计

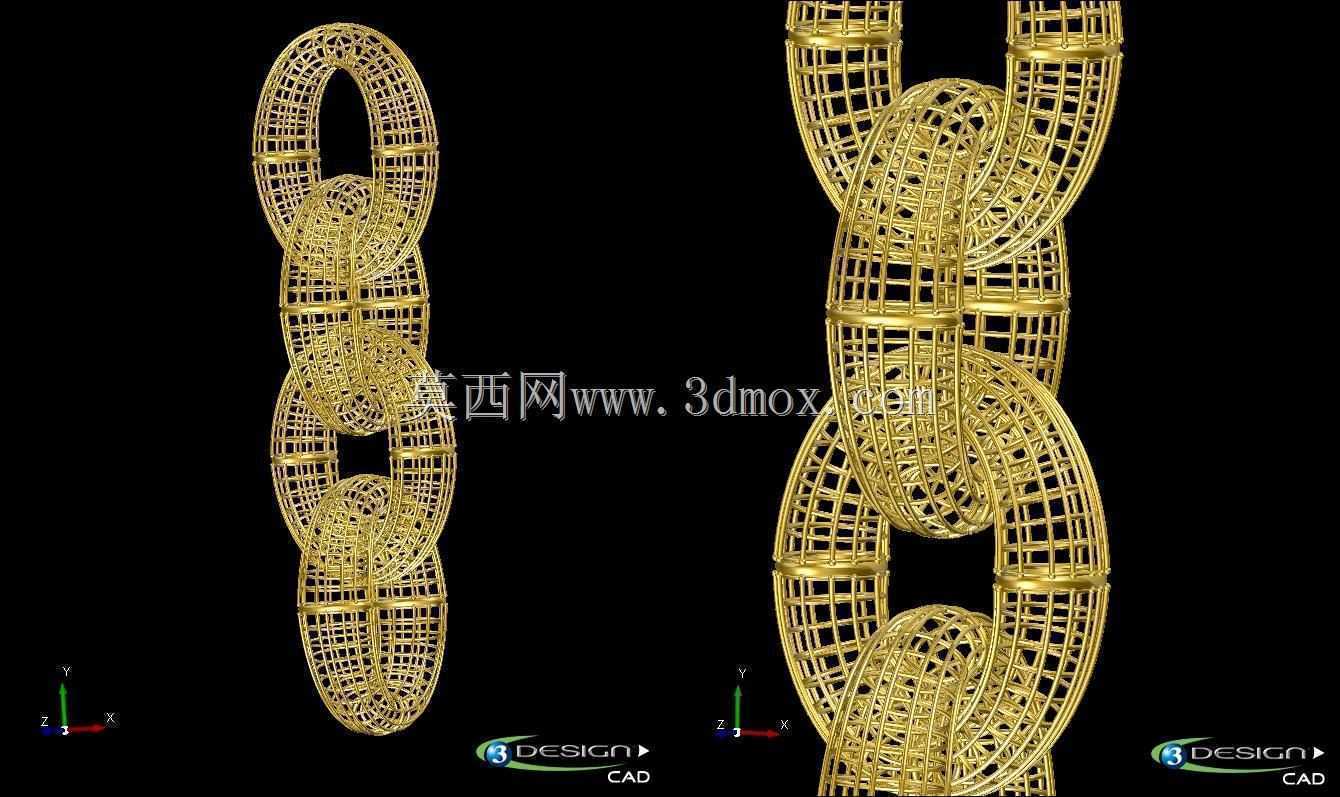

　　这款链条采用镂空网格的链节结构设计，区别于传统实心锻造或冲压链条，在保证链节环向连接强度的前提下，大幅降低了单节链条的自重，同时网格通透的结构也让整体视觉上更具精致感，适配对外观质感有要求的装饰性传动、吊挂场景。从结构设计逻辑来看，每一节链环都采用等截面的金属条拼接成椭环形框架，框架内部沿环向、径向均匀布置交叉的网格筋条，筋条与外框架的连接位置做了圆弧过渡处理，避免应力集中导致的受力断裂，相邻链环之间采用互锁套合的连接方式，套合接触位置预留了合理的活动间隙，保证链条弯折、扭转时不会出现卡滞，能够顺畅完成多方向的角度偏转。在实际应用场景中，这类镂空链条既可以作为高端橱窗、展示装置的吊挂承重构件，

　　利用通透的网格结构弱化构件本身的视觉遮挡，让展示品的呈现效果更完整；也可以作为轻奢风格的装饰护栏、隔断的连接构件，搭配同材质的金属固定件，实现兼具防护功能与装饰效果的空间分隔；部分文创产品、艺术装置的动态传动结构中，也会选用这类结构的链条，利用其独特的外观质感提升装置整体的精致度。从安装边界的角度考量，单节链环的长轴、短轴尺寸经过统一校准，互锁后的链节节距误差控制在极小范围内，配套的链轮、固定吊耳都可以按照标准链节尺寸做适配设计，安装时不需要额外做现场修配，直接按照预设的走线路径排布即可，网格结构的表面经过抛光处理，不存在尖锐的毛刺飞边，安装和后续维护过程中不会划伤操作人员，也不会勾挂接触到的织物、线缆等附属物件。

　　设计过程中针对链环的受力做了仿真验证，网格筋条的排布方向沿着链环受拉的主应力方向布置，在承受额定拉力时，筋条的应力分布均匀，不会出现局部应力超过材料屈服强度的情况，相比同尺寸的实心链条，自重降低近四成，同时镂空的结构也让链条在潮湿、多尘的使用环境中不容易积留积水、尘垢，减少了后续清洁维护的工作量，表面的镀层也能更好地附着在网格结构的各个表面，提升整体的抗腐蚀能力，延长在复杂环境下的使用寿命。在做三维建模时，链环的曲面过渡、网格筋条的阵列排布都做了参数化处理，可以根据实际使用的承重需求、外观尺寸要求，快速调整筋条的粗细、网格的密度以及链环的整体大小，不需要重新搭建基础模型，大幅提升了衍生设计的效率，相邻链环的活动间隙也做了参数化关联，调整链环尺寸时间隙会自动匹配合理数值，避免出现间隙过大导致的链条晃动异响，或是间隙过小导致的活动卡滞问题。
