透明带夹式笔帽结构设计方案

　　日常书写场景里，笔帽是最容易被忽略却直接影响书写工具使用寿命的小部件，很多人都遇到过笔帽丢失后笔尖干涸、笔身滚落桌面污损纸面的问题，这款带一体式笔夹的透明笔帽结构，就是针对日常办公、学生书写、外勤记录等多场景的使用痛点做的结构优化。从实际使用的需求出发，笔帽首先要承担笔尖防护的核心功能，内腔的环形限位台阶做了0.8mm的凸起设计，和常规按动式、拔帽式中性笔、圆珠笔的笔颈位置过盈配合，配合量控制在0.15mm，既不会因为插拔过紧导致笔帽难以取下，也不会因为配合间隙过大出现笔帽自然脱落的情况，内腔顶端预留了2mm的缓冲空腔，就算笔帽受到轴向的挤压冲击力，也不会直接磕碰笔尖的滚珠或者墨水导流结构，避免笔尖漏墨、书写断墨的问题。

　　笔身外侧的一体式笔夹是这个结构的重点设计部分，笔夹和笔帽主体采用同材质一体成型的结构，没有额外的装配接缝，笔夹的夹持面做了微弧处理，弧度和常规笔记本封皮、工作服口袋的布料厚度适配，夹持力经过结构测算，夹在0.5mm到5mm厚度的片状物体上时，不会因为夹持力过大夹皱纸张，也不会因为夹持力不足导致笔从口袋、笔记本上滑落。笔夹靠近笔帽主体的位置做了15度的预变形角度，自然状态下笔夹和笔帽外壁的间隙是3mm，按压笔夹末端的时候最大张开量可以达到8mm，能够适配不同厚度的夹持场景，笔夹的外侧做了细微的防滑纹理，不需要刻意对准位置，单手就可以完成把笔夹卡在口袋或者笔记本上的操作。

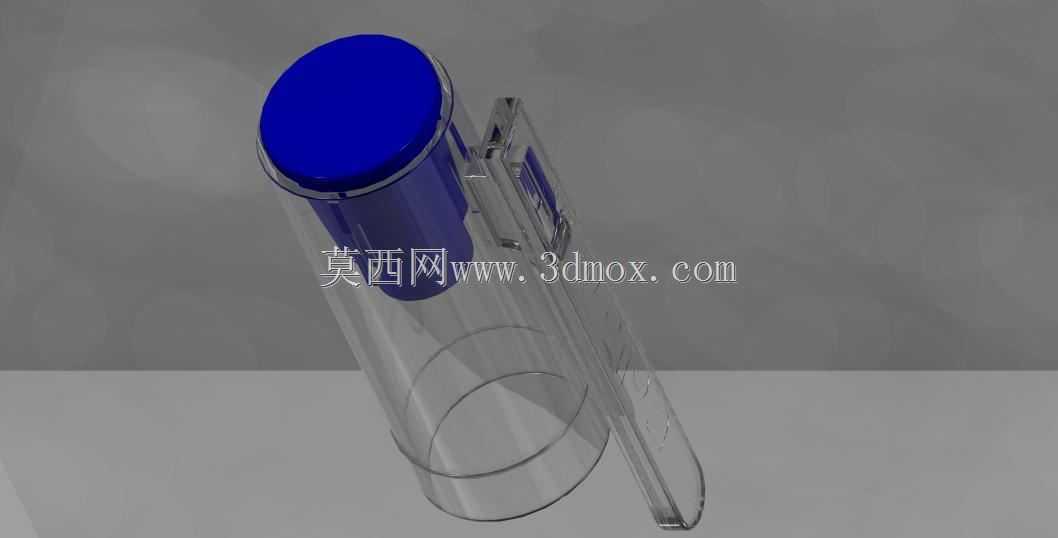

　　外观上采用透明主体搭配蓝色端盖的设计，不是单纯为了视觉效果，透明的笔帽主体可以直接观察到内部笔尖的状态，不用拔下笔帽就能判断笔尖有没有回缩、有没有漏墨的情况，蓝色的端盖做了哑光磨砂处理，和透明的主体形成视觉区分，端盖和笔帽主体采用超声波焊接的结构配合，端盖边缘的焊接线宽度是0.3mm，焊接后没有多余的溢胶，整体外观整洁，端盖的平面度控制在0.1mm以内，笔帽倒置放在桌面上的时候不会出现歪斜的情况。

　　尺寸设计上，笔帽的总长度控制在45mm，外径是12mm，这个尺寸和市面上绝大多数常规直径的书写笔适配，不会因为笔帽过于粗笨影响整笔的握持平衡，笔帽的外壁做了0.5mm的圆角过渡，没有尖锐的棱角，放在口袋里的时候不会勾刮布料，插拔笔帽的时候手指接触的位置做了细微的磨砂防滑处理，手上有汗的时候也不会出现打滑拔不开笔帽的情况。从材料选型的角度，透明主体采用透明PC材质，抗冲击强度足够，就算笔从1.2米的桌面高度掉落，笔帽也不会出现开裂、碎裂的情况，蓝色端盖采用同色系的ABS材质，和PC主体的焊接兼容性好，焊接后的连接强度足够承受日常插拔的拉力，不会出现端盖脱落的问题。

　　实际装配测试的时候，这个笔帽结构和常规的中性笔笔身配合，反复插拔1000次以后，配合面的磨损量小于0.05mm，依然能够保持足够的卡合力，笔夹反复开合500次以后，残余变形量小于0.1mm，夹持力没有明显衰减。在户外低温环境下，零下10度的环境里放置24小时，笔帽没有出现脆裂的情况，高温60度的环境里放置24小时，笔帽没有出现变形、配合松动的问题，能够适配不同地区、不同季节的使用场景。很多人在设计这类小文具配件的时候，容易忽略细节处的结构冗余，这款笔帽在笔帽开口的位置做了1mm的加厚处理，因为这个位置是插拔的时候受力最集中的位置，加厚处理以后就算插拔的时候用力不均，也不会出现开口位置开裂的问题，开口边缘做了圆弧抛光处理，不会因为边缘锋利划伤手指或者笔身的涂层。
