VIOZAN50MG药品包装盒结构设计

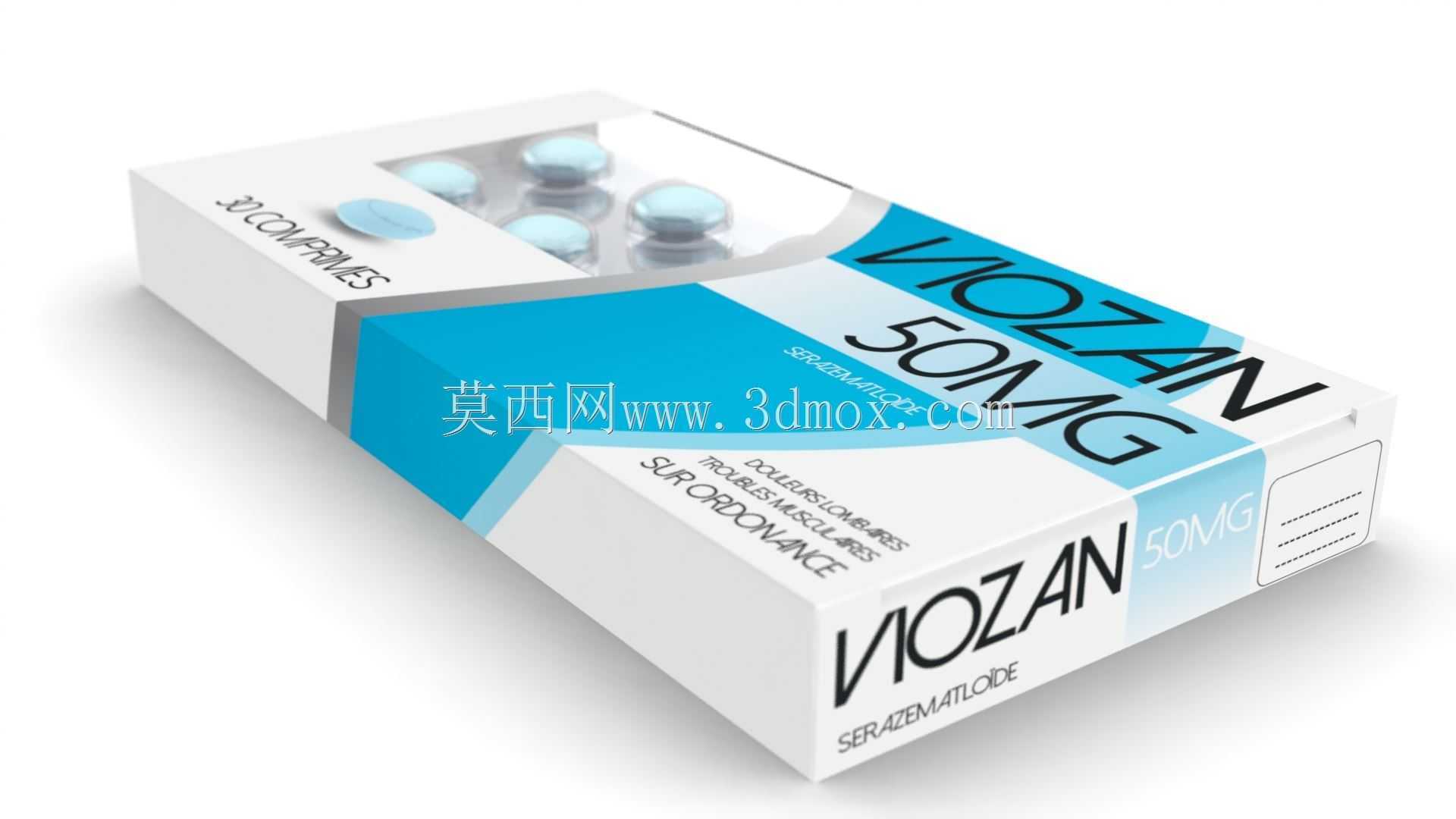

　　本次呈现的药品包装盒三维结构，针对口服固体制剂的终端流通与使用场景完成全细节建模，覆盖从药厂内包完成后的外包封装、仓储堆码、物流转运到终端药房陈列、患者取用的全链路使用需求。盒体采用常规折叠纸盒结构，以白卡纸为基材，通过模切压痕完成折叠锁合，无需额外粘接辅助即可成型，适配高速装盒机的自动化上料、折边、插舌封合作业节奏，插舌与锁扣的配合间隙控制在0.2mm范围内，既保证自动化封装时的顺畅进给，又能避免运输过程中受挤压意外开盒。

　　盒体正面预留的透明开窗区域，直接对应内部铝塑泡罩板的摆放位置，开窗边缘做了1.5mm的折边压痕处理，既可以固定透明PVC覆膜的粘贴位置，又能避免开窗边缘的毛茬划伤泡罩板的铝箔封层，患者无需开盒即可直观看到内部片剂的形态与数量，也方便药房药师快速核对药品信息，减少发药差错。盒体侧面的印刷区域预留了足够的条码、批号、有效期喷码位置，表面做了微糙的纹理处理，避免喷码油墨晕染，保证追溯信息清晰可辨。

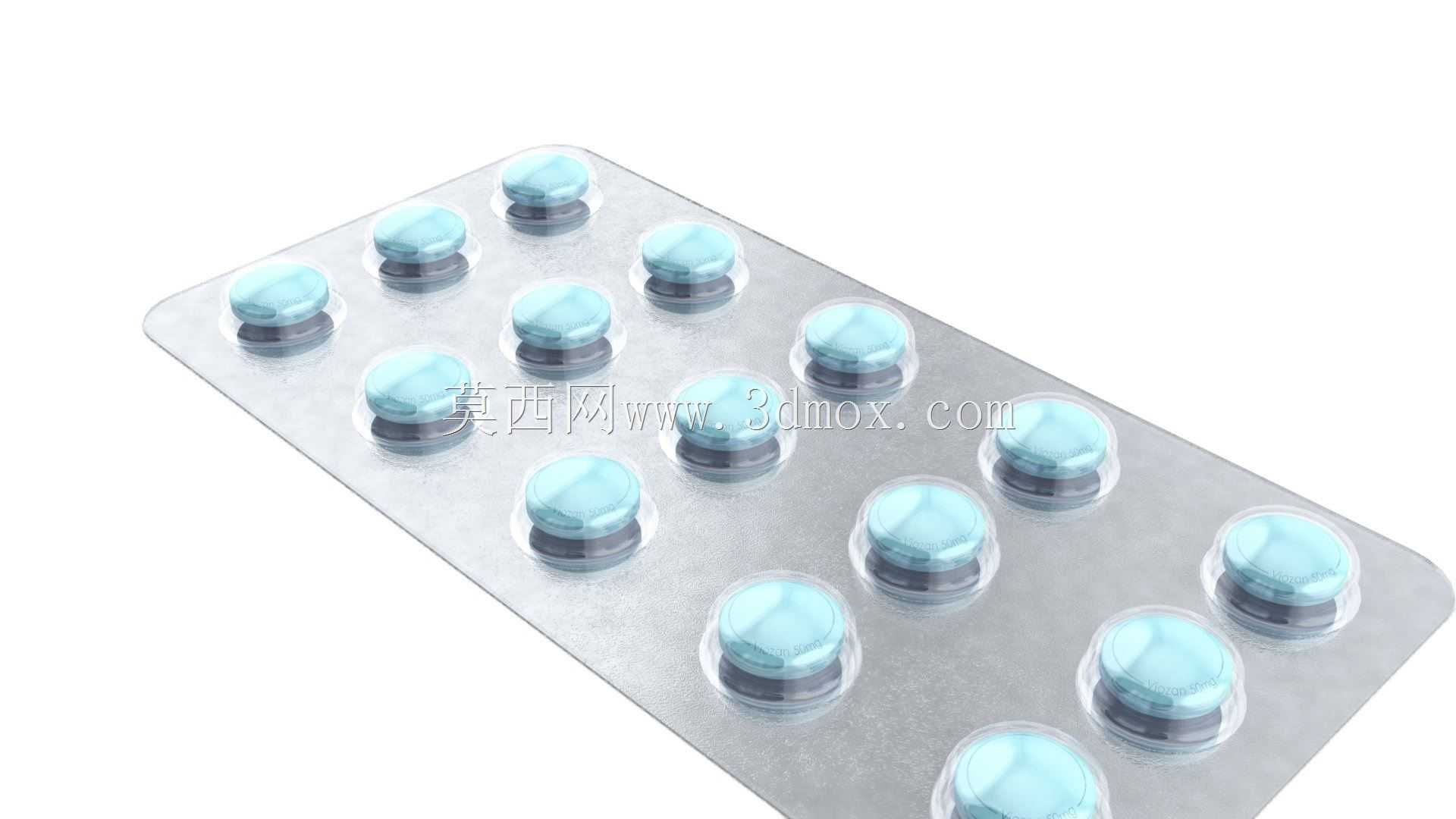

　　内部的泡罩板定位结构采用一体冲压的内折卡位，不需要额外添加纸托或者塑料内衬，泡罩板放入后，卡位的凸起结构刚好卡入泡罩板边缘的工艺缺口，运输过程中不会在盒内窜动，避免片剂受震动从泡罩中脱落，同时减少了内衬部件的物料成本与组装工序，符合医药包装轻量化、减量化的设计趋势。盒体的开合结构采用双插舌设计，顶部插舌做了圆弧导角处理，患者首次开启时不需要借助工具，手指即可轻松抠开插舌，开启后插舌不会出现不可逆的折痕，患者按疗程服药期间可以反复扣合，避免剩余药品受潮、受污染。

　　尺寸设计上，盒体的长宽高比例严格匹配内部一板10片装泡罩板的尺寸，单边预留1mm的装配余量，既不会因为余量过大造成包装材料浪费，也不会因为余量过小导致装盒时泡罩板卡滞，堆码时的承压能力经过结构校核，空盒状态下垂直承压可达到120N，满足仓储时12层堆码的载荷要求，不会出现盒体压溃、变形的情况。盒体表面的印刷区域做了分色处理，蓝色色块的边界与盒体的折痕完全对齐，折叠后不会出现图案错位，品牌标识与规格信息的字号、位置符合药品包装标识管理的相关要求，关键信息区域无折痕穿过，保证信息展示完整清晰。

　　从建模细节来看，所有折痕位置都做了对应的薄壁弱化处理，还原真实纸质材料折叠时的应力变形特征，插舌的锁合位置做了微小的倒刺结构，模拟真实纸盒插合后的卡滞阻力，开窗位置的PVC覆膜做了轻微的反光与透明度参数设置，还原真实包装的视觉效果，泡罩板的铝箔表面做了细微的压纹处理，泡罩内的片剂做了弧面与表面包衣的质感还原，整体结构完全匹配真实量产药品包装的工艺参数，可直接用于包装结构验证、医药展示场景搭建、装盒机调试模拟等相关工作。
