材料力学试验用拉伸压缩测试装置结构

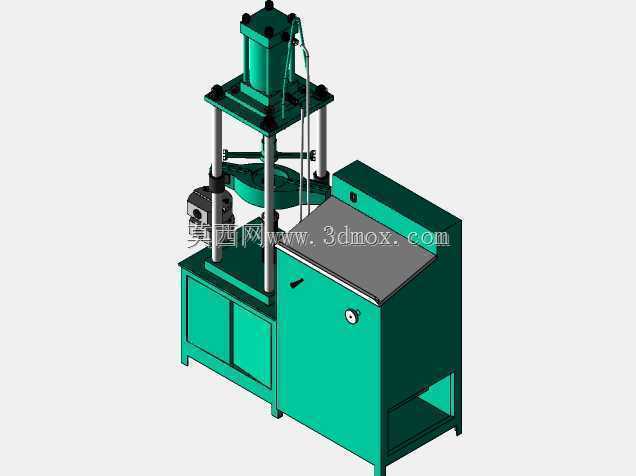

　　这套拉伸压缩测试装置，主要面向材料力学性能检测场景搭建，覆盖高校材料力学实验室教学试验、中小型企业来料力学性能抽检、金属及非金属材料基础力学参数验证等实际使用场景，可完成金属棒材、塑料样条、复合材料标准试样的静态拉伸、压缩力学性能测试，获取材料屈服强度、抗拉强度、抗压变形量等核心力学参数，为材料选型、工艺验证提供可靠的测试数据支撑。

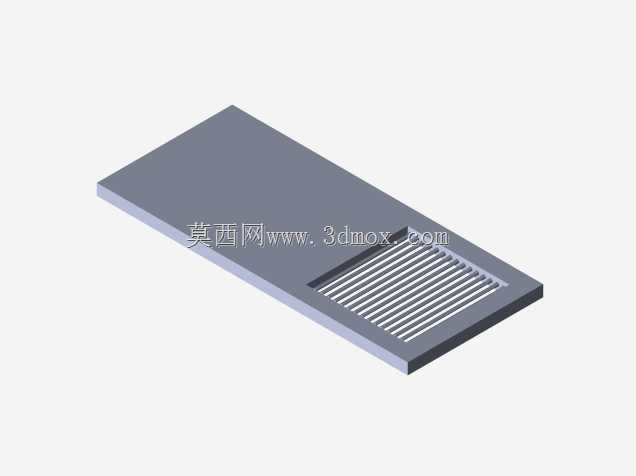

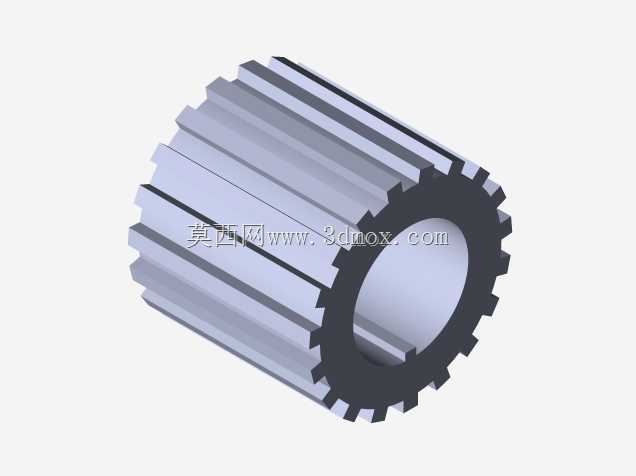

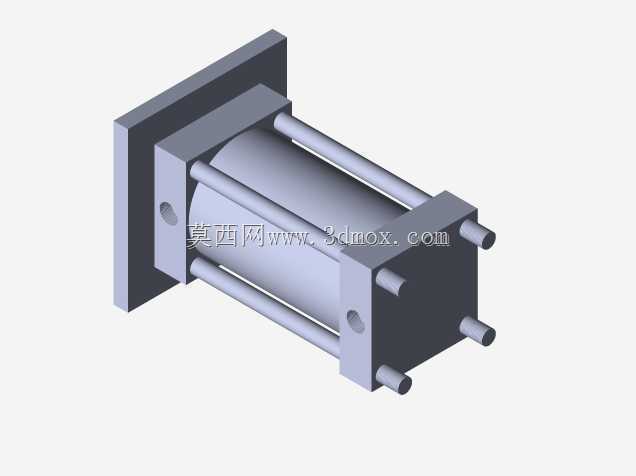

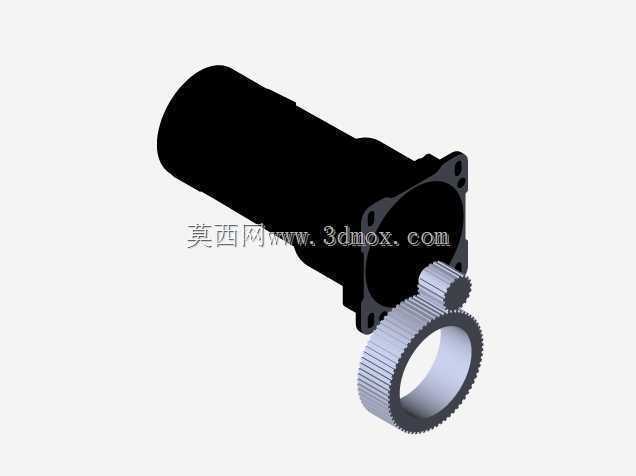

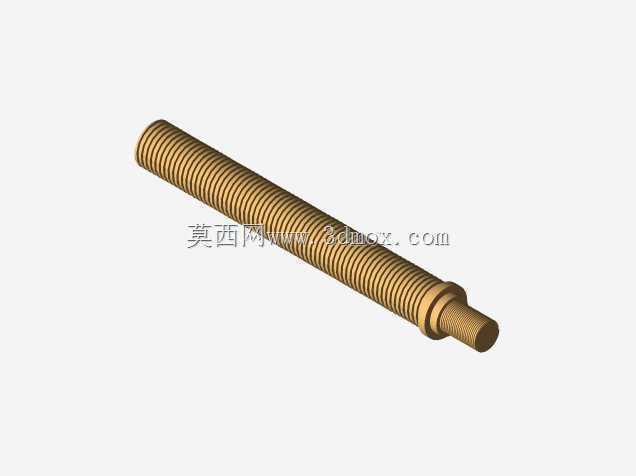

　　从功能特性来看，装置采用上下同轴对中布局，下部设置带等距齿槽的安装基座，齿槽间距匹配标准试验夹具的安装定位尺寸，可快速更换拉伸夹具、压缩压盘、弯曲附具等不同测试工装，切换不同测试项目时无需重新校准整体同轴度，基座底部预留的安装孔位可直接固定在标准试验台台面上，安装边界适配多数实验室现有试验台的安装尺寸，无需额外定制安装基座。上部加载端采用直线导向结构，避免加载过程中出现偏载，保证测试力值始终沿试样轴线方向传递，减少测试数据的系统误差，加载端的连接接口采用通用型快换结构，可匹配不同量程的力值传感器，适配从软质塑料到高强度金属材料的不同测试力值范围需求。

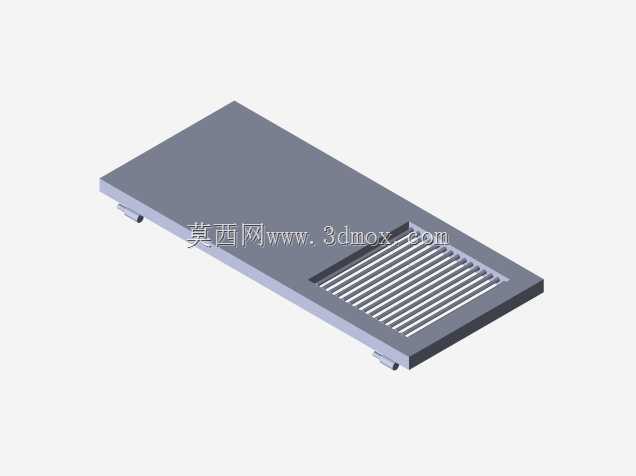

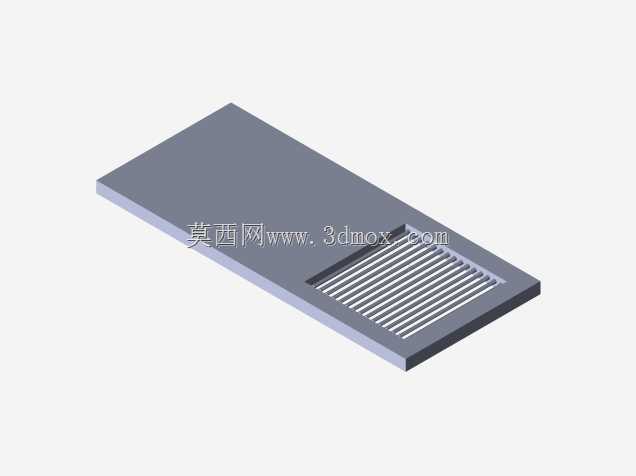

　　设计过程中优先考虑了试验操作的便捷性与测试数据的准确性，整体框架采用对称式结构设计，左右两侧预留足够的操作空间，方便操作人员装夹试样、更换夹具，框架的受力杆件经过刚度校核，在满量程加载情况下的变形量控制在测试标准允许的范围内，避免框架自身变形影响测试结果的准确性。装置的防护结构采用半开放式设计，既可以防止试样断裂时碎屑飞溅伤人，又不会遮挡操作人员观察试样变形过程的视线，方便试验过程中记录试样的变形状态。

　　外形尺寸方面，装置整体宽度控制在常规试验台可容纳的范围内，高度适配实验室常规空间层高，无需额外加高实验室空间即可安装使用，基座的安装孔位采用通用孔距设计，可直接替换实验室现有老旧测试装置的安装位置，无需重新在试验台面上打孔，降低设备更新的安装成本。装置的加载行程覆盖常规标准试样的测试变形需求，拉伸行程可满足标准哑铃型试样的断裂伸长率测试要求，压缩行程可满足常规块状试样的压缩变形测试需求，无需额外调整行程限位即可完成多数常规材料的测试项目。

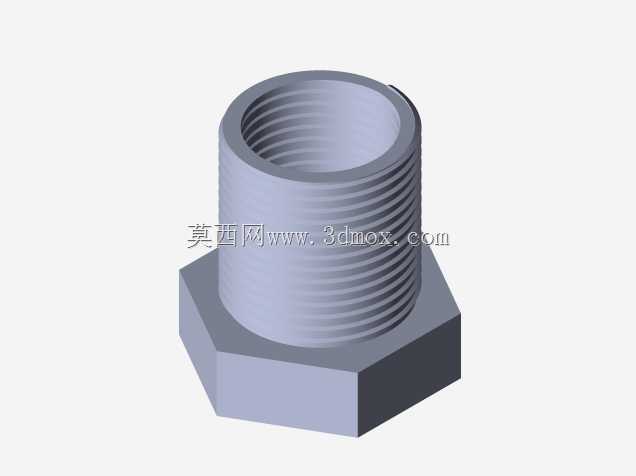

　　从实际使用的角度出发，这套装置的结构设计充分考虑了日常维护的便捷性，所有导向部位均采用易润滑的结构设计，定期维护时无需拆解整体框架即可完成润滑保养，易损的夹具部位采用标准化零件设计，出现磨损后可直接采购标准件更换，无需定制非标配件，降低设备的后期使用成本。装置的力值传递路径经过优化，所有受力部位均避免应力集中结构，减少长期使用过程中出现结构疲劳损坏的概率，延长设备的整体使用寿命。

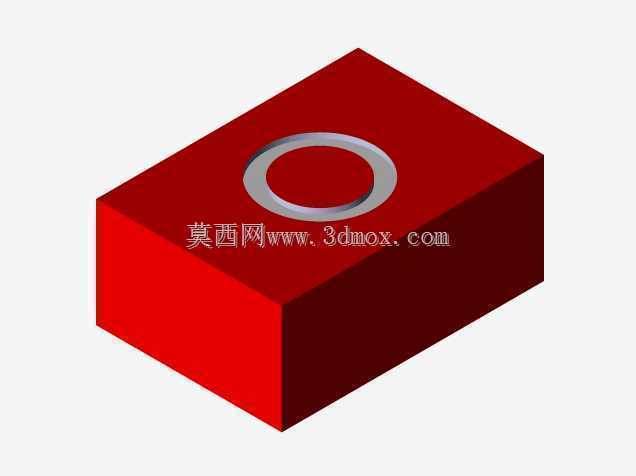

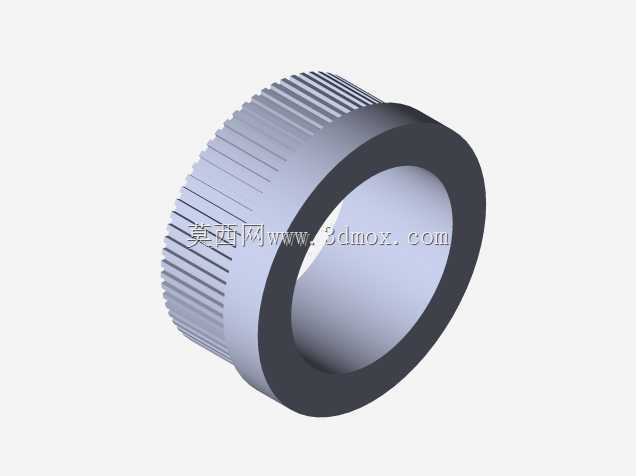

　　在试样装夹环节，上下夹具的对中精度经过结构设计保证，装夹试样时仅需将试样放置在夹具定位位置即可完成对中，无需操作人员反复调整试样位置，提升试验操作的效率，同时减少因试样装夹偏斜导致的测试数据无效情况。压缩测试用的压盘采用平行度校准结构，每次更换压盘后可快速调整压盘平行度，保证压缩过程中压盘与试样端面完全贴合，避免出现局部受压导致的测试数据偏差。

　　针对教学试验场景，装置的结构直观可见，没有过多的外罩遮挡内部传动与受力结构，方便教学过程中向学生讲解材料力学测试的原理与设备结构，帮助学生理解力学测试过程中的力值传递路径与试样变形规律，相比封闭式的商用测试设备更适合教学场景使用。针对企业来料检测场景，装置的结构稳定性足够满足日常抽检的精度要求，操作流程简单，检测人员经过简单培训即可独立完成测试操作，无需配备专业的试验设备操作人员，降低企业的检测人力成本。
