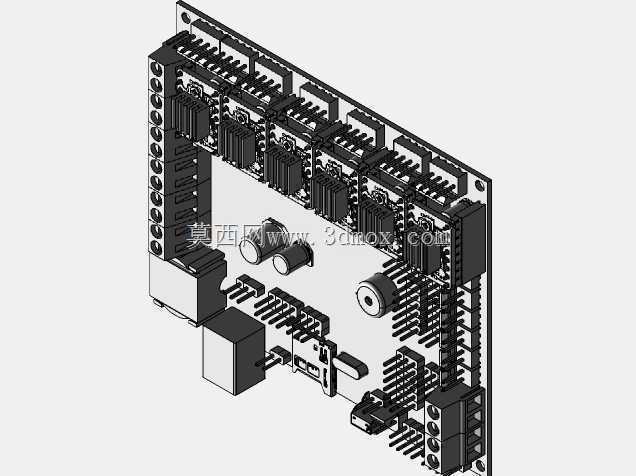

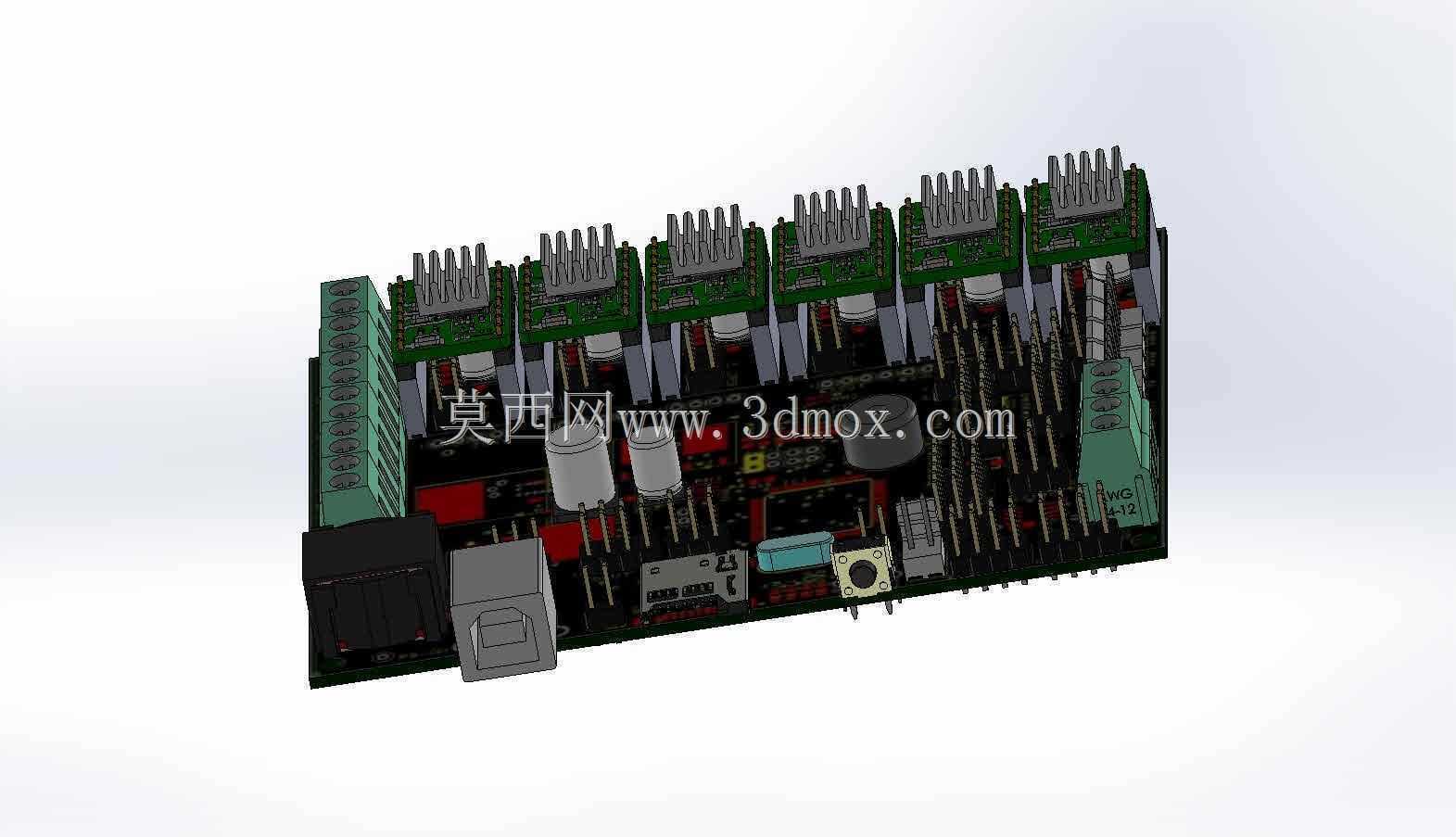

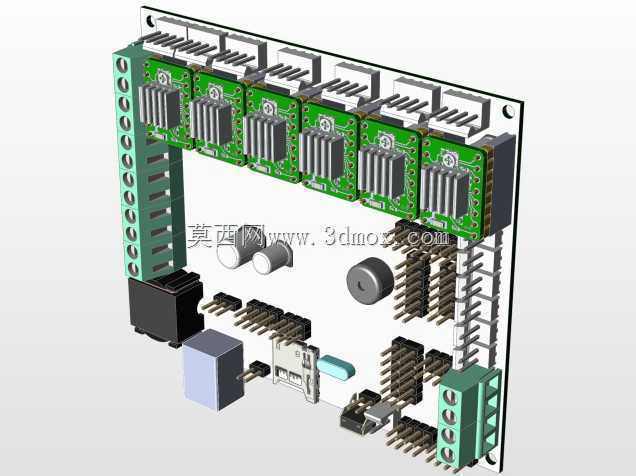

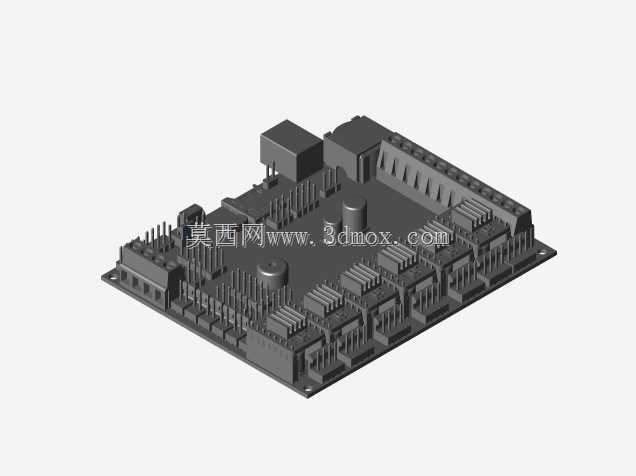

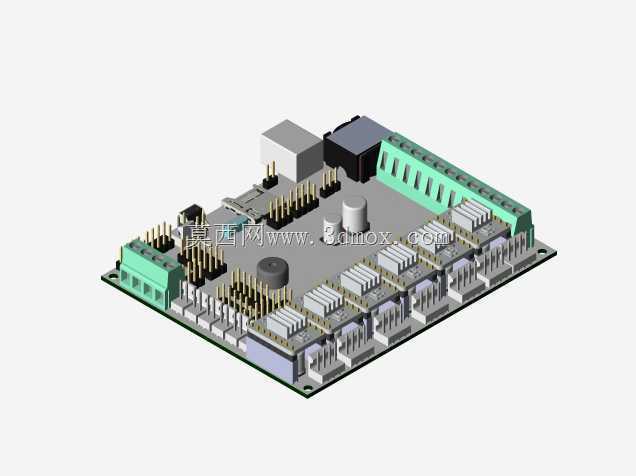

Megatronics V3 3D打印机主控电路板结构

　　在桌面级FDM 3D打印设备的电控体系搭建中，主控电路板是衔接上位机指令、运动执行部件、温度传感模块与加热组件的核心枢纽，本次呈现的Megatronics V3版本主控板结构，是面向多喷头、大行程桌面级3D打印设备开发的集成式控制硬件。从实际应用场景来看，这类主控板多用于成型尺寸在300mm以上的单/双喷头桌面FDM设备，也可适配部分小型DIY数控雕刻、激光雕刻设备的电控改造，能够同时承载多轴步进电机的驱动输出、多路温度采集、加热回路控制以及限位信号的实时采集，相比零散拼接的驱动模块组合，集成式的板型设计能够大幅减少设备内部的飞线数量，降低接线错误导致的硬件烧毁风险，同时压缩电控仓的占用空间。从功能特性层面拆解，

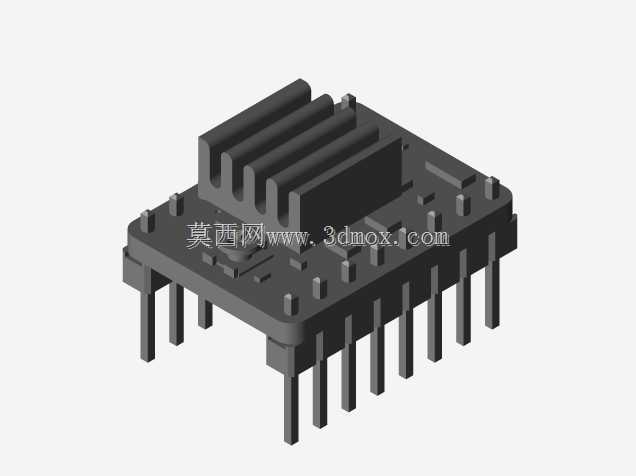

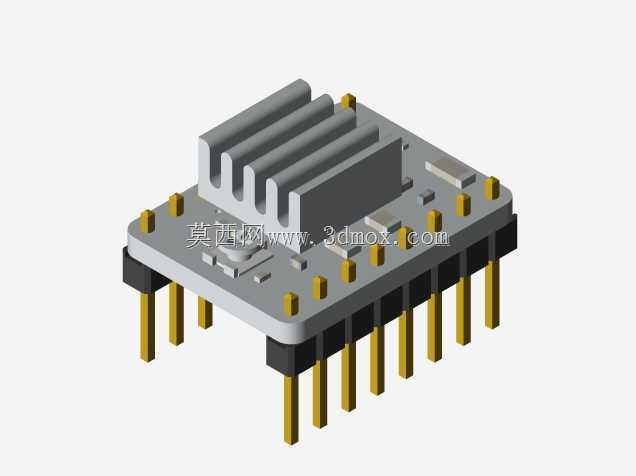

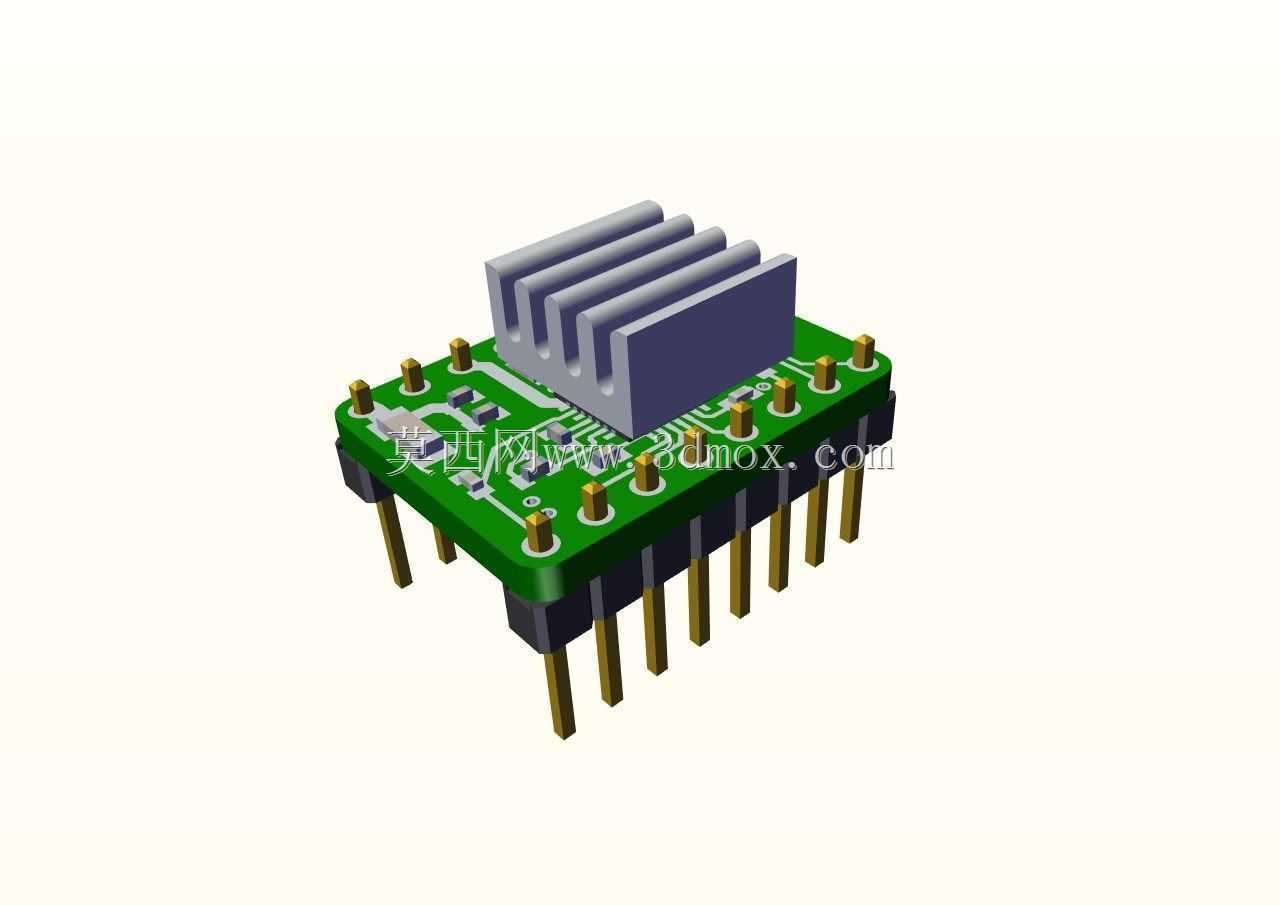

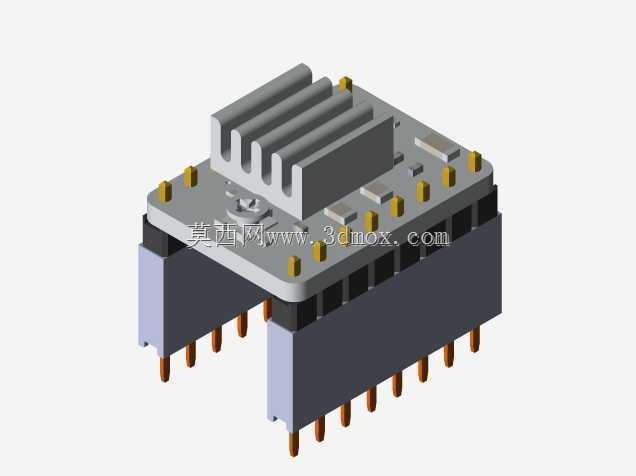

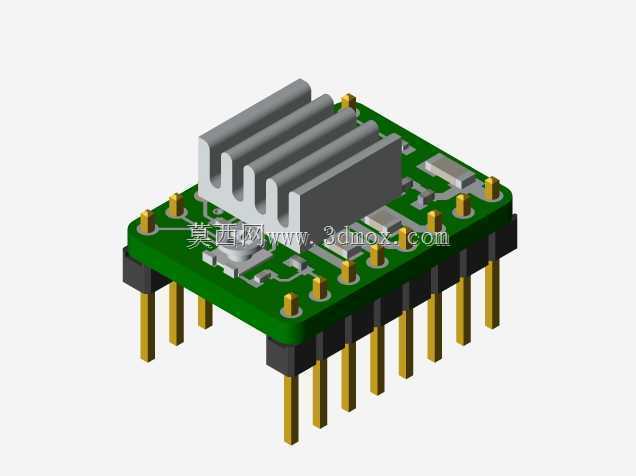

　　板载预留了五路步进电机驱动插槽，可覆盖X/Y/Z三轴运动、双挤出头送丝的驱动需求，部分扩展场景下也可将其中一路复用为Z轴双丝杆同步驱动，适配大尺寸平台的升降传动需求；驱动插槽旁设置了对应的使能、细分调节的硬件点位，无需额外飞线即可完成驱动电流、细分参数的硬件配置。板载的电源输入模块支持宽幅直流电压输入，可直接适配常见的12V/24V开关电源输出，输入端集成了反接保护、过流熔断的硬件结构，避免接线失误导致的核心芯片烧毁。温度采集回路预留了多路热敏电阻接口，可同时接入热端、热床甚至腔温检测的传感元件，信号回路做了滤波处理，能够减少设备运行时步进电机脉冲信号对温度采集精度的干扰。加热输出回路采用大电流MOS管设计，可直接驱动热床、

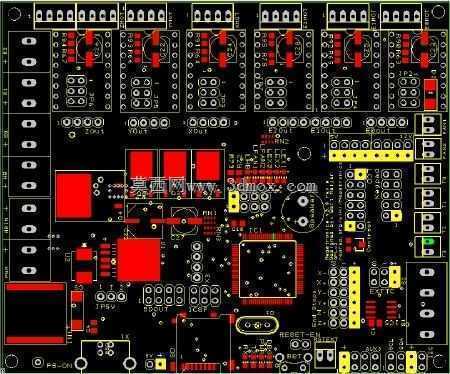

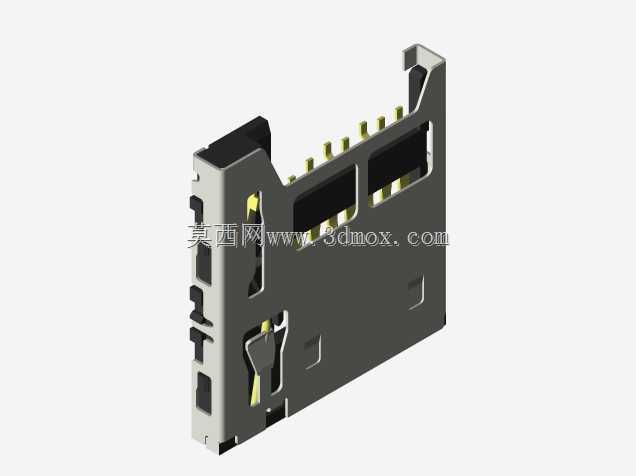

　　挤出头加热棒这类大功率负载，无需额外外接固态继电器，简化了电控部分的接线复杂度。板侧预留了USB通讯接口、SD卡插槽，既可以通过USB连接上位机实时传输打印指令，也可以脱机读取SD卡内的G代码文件完成打印任务，适配不同的使用场景。从设计思路来看，这块主控板采用分层布局的布线逻辑，强电回路（电源输入、加热输出）与弱电信号回路（传感信号、步进脉冲、通讯线路）做了物理分区排布，减少大电流通断时对弱电信号的电磁干扰；接口全部布置在板卡的边缘位置，对应设备电控仓的出线方向，安装后所有接线可直接从板侧引出，无需在板卡上方预留走线空间，降低了电控仓的高度方向尺寸要求。板卡的安装孔位采用标准的孔距设计，适配常见的3D打印机电控仓安装位，

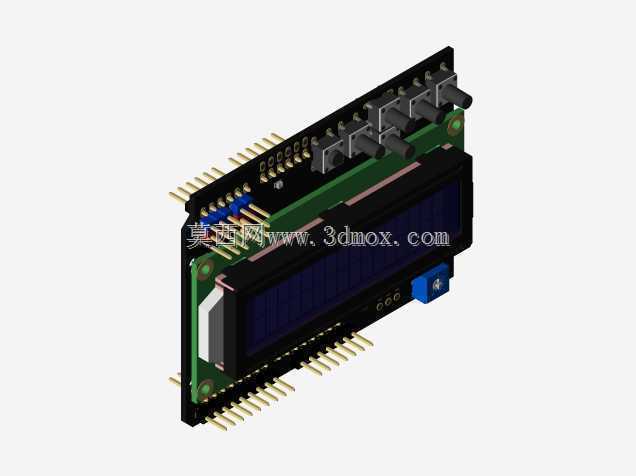

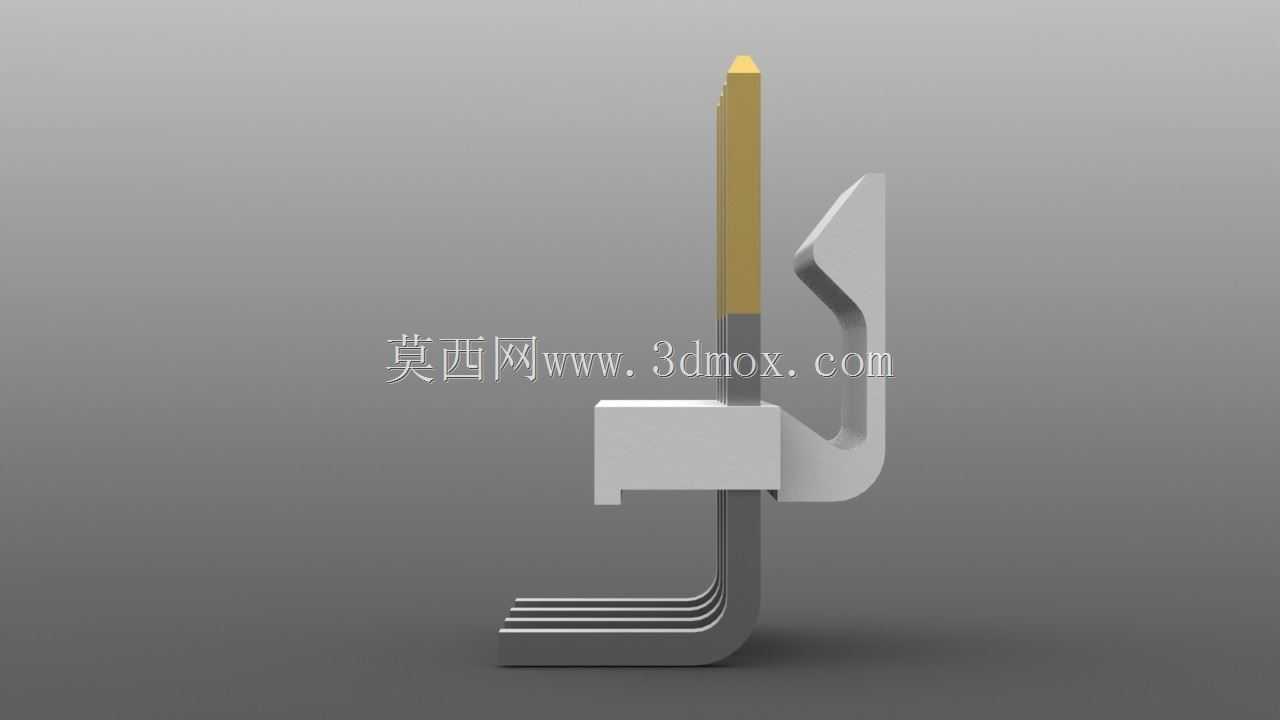

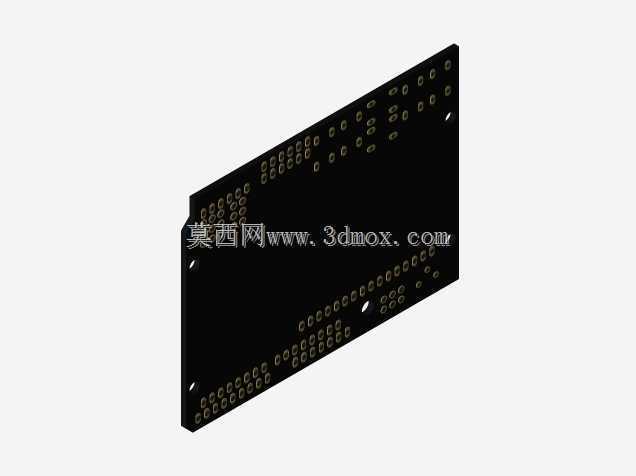

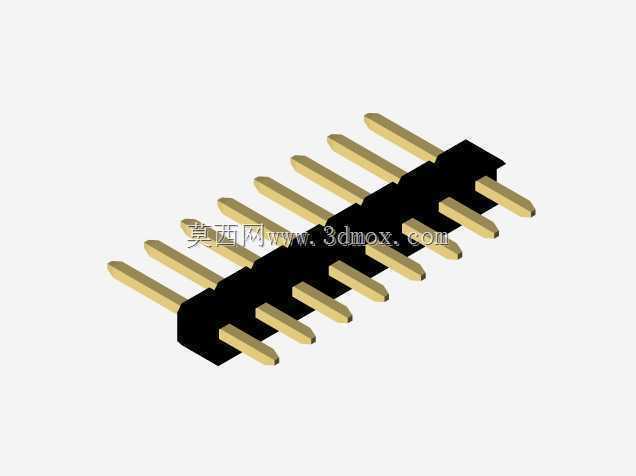

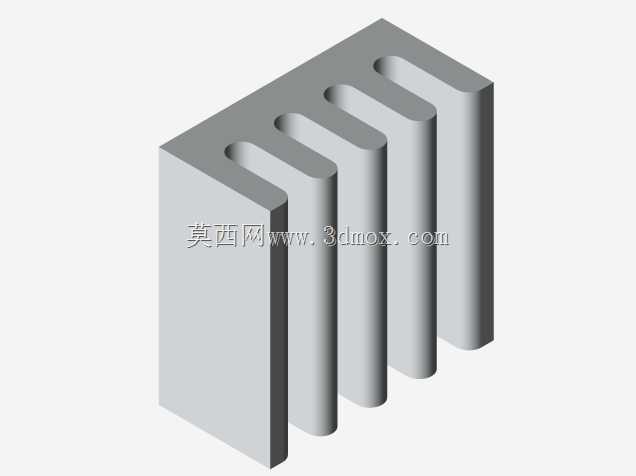

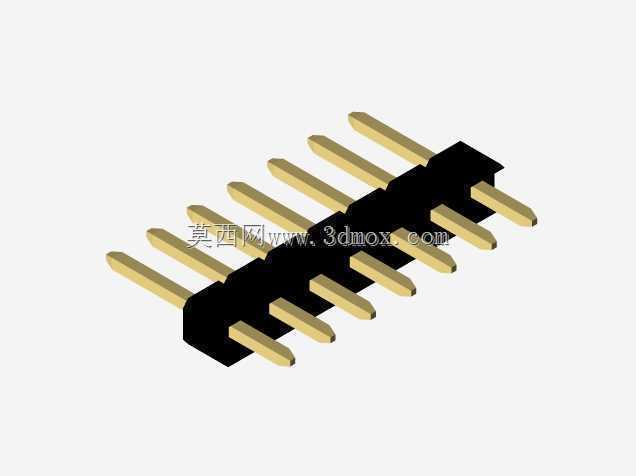

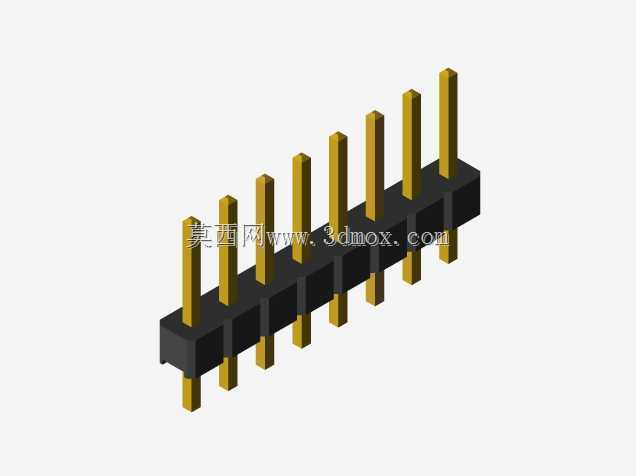

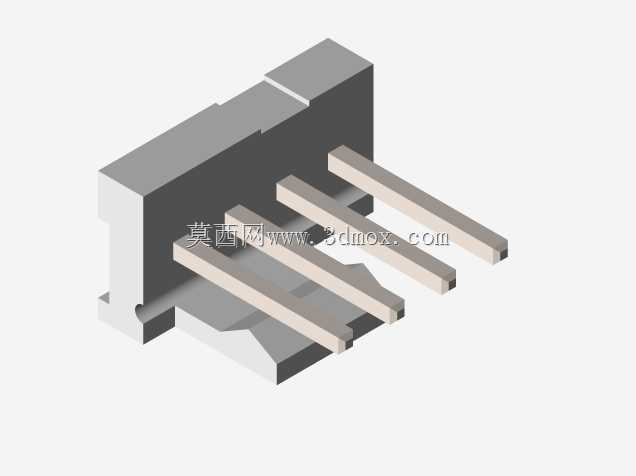

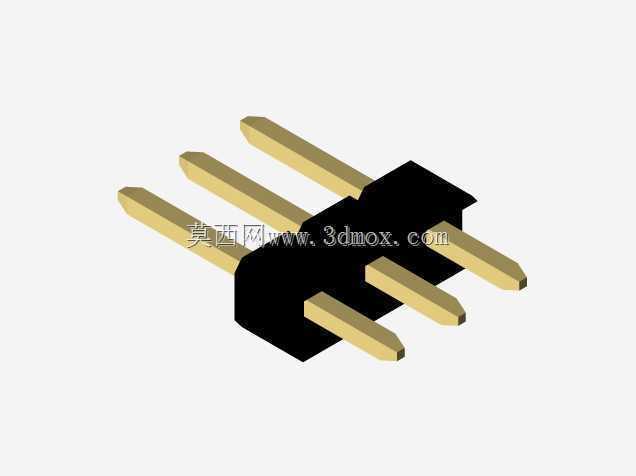

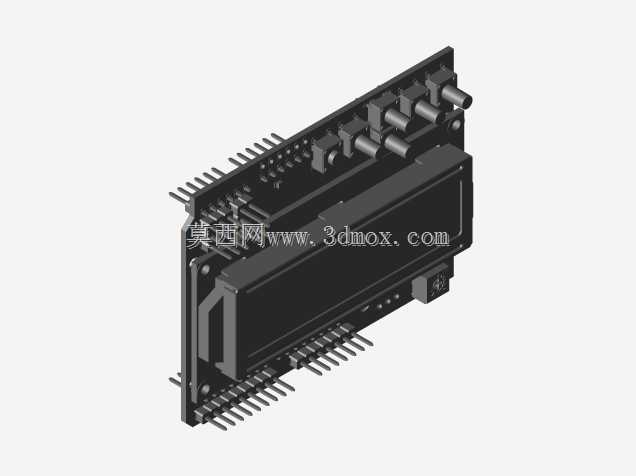

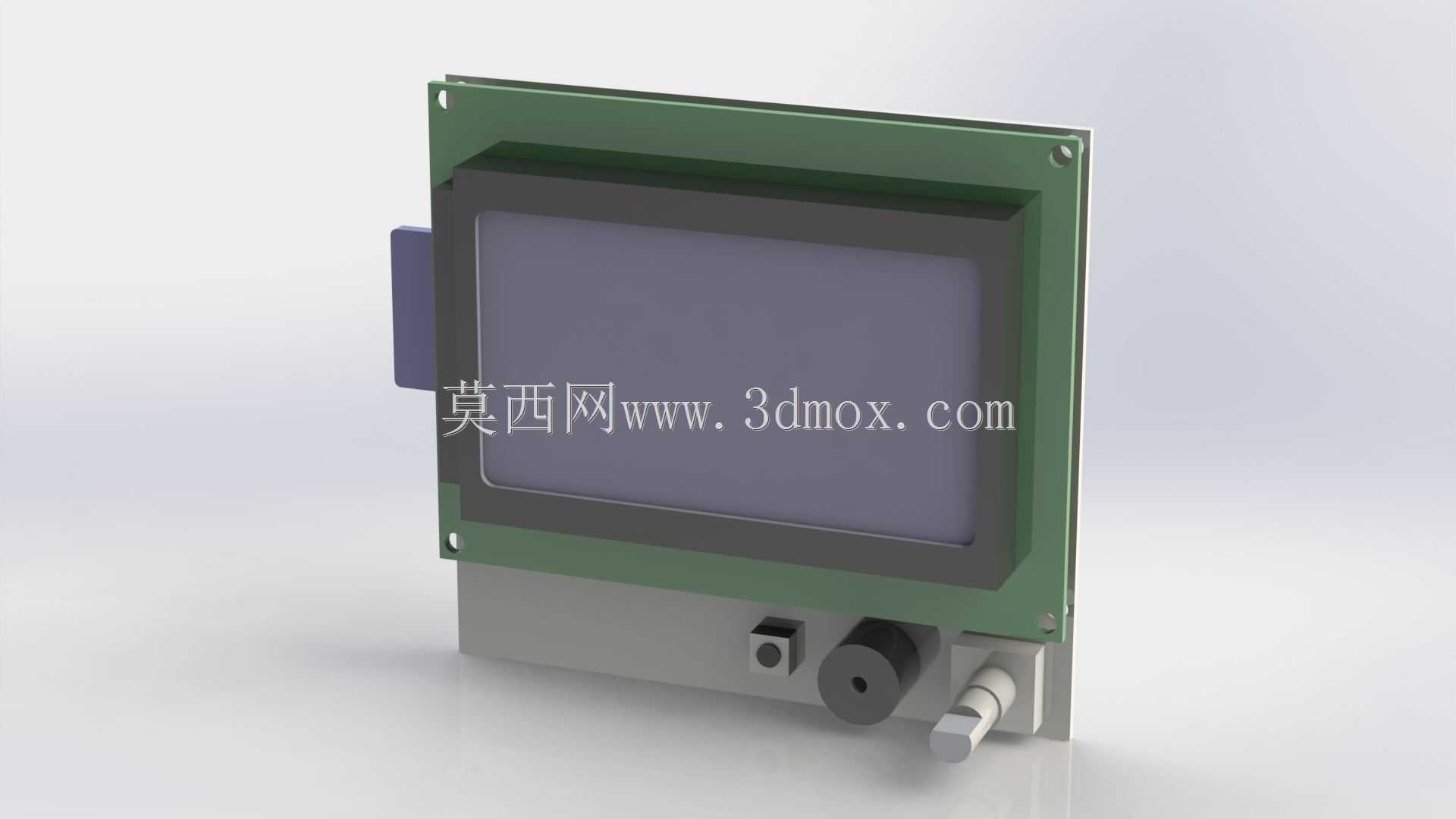

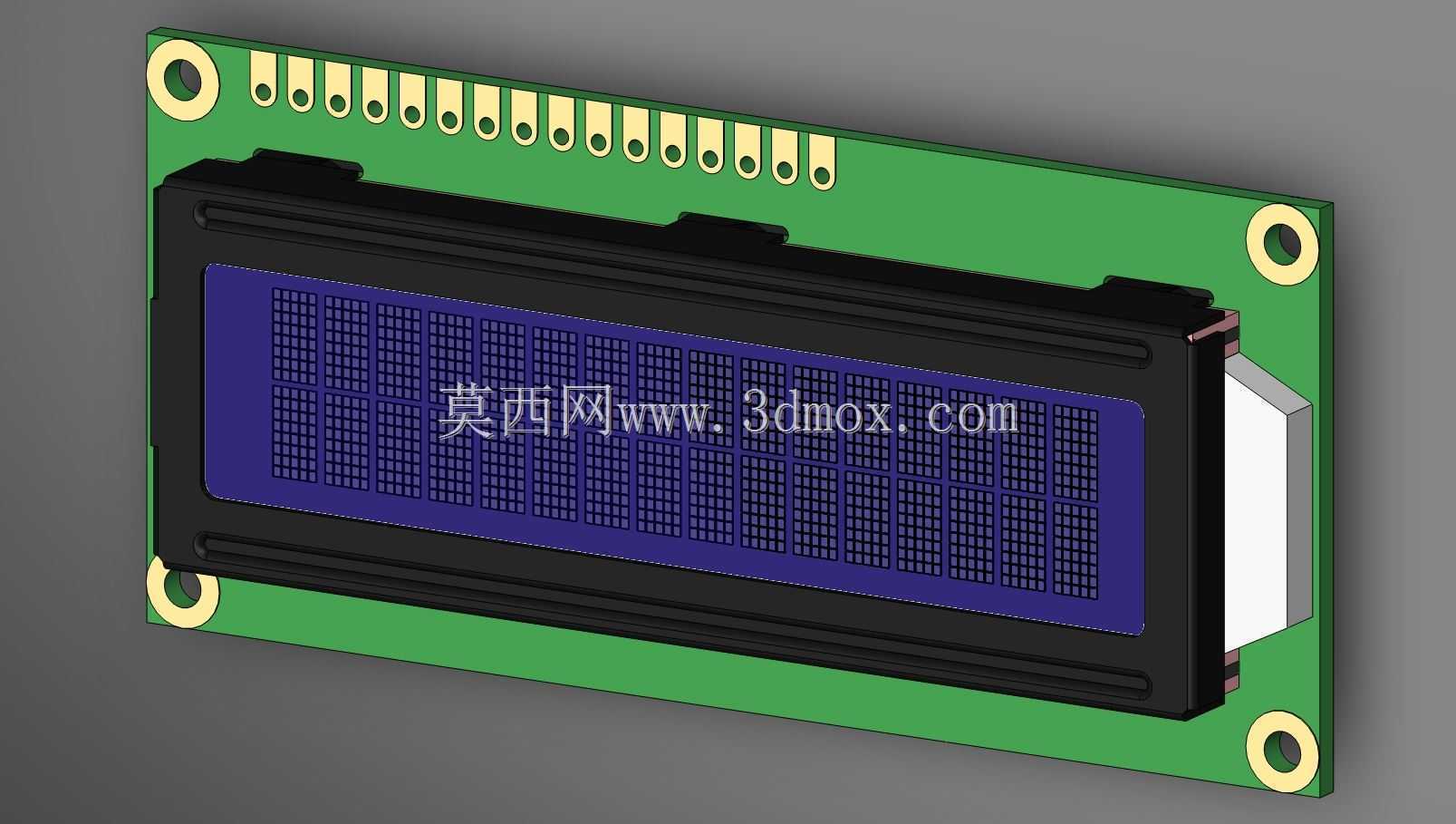

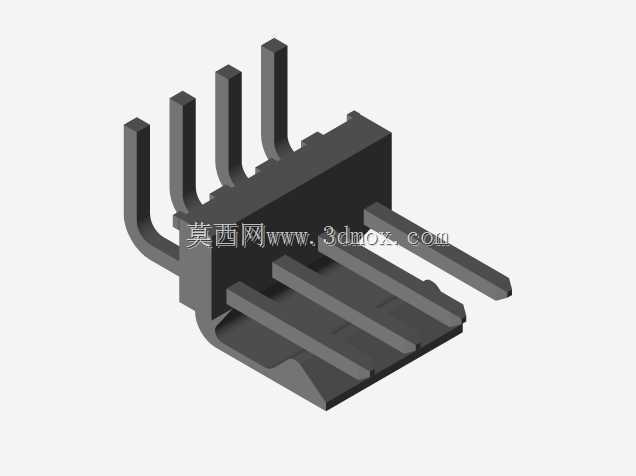

　　可直接替换同规格的老旧主控板，无需重新设计安装支架。从安装边界与尺寸维度来看，板卡整体为矩形结构，长宽尺寸控制在常规桌面设备电控仓的兼容范围内，安装孔的孔径适配M3规格的固定螺丝，孔位周边预留了足够的绝缘间隙，避免螺丝拧紧后与板上线路出现短路风险；板上最高的元件为步进驱动插槽的插接端子，安装时需要在板卡上方预留足够的驱动模块插装空间，同时预留散热气流的流通通道，避免长时间大负载运行时驱动模块、MOS管出现过热降频甚至烧毁的问题。接口排布上，限位开关接口、风扇接口、温度传感接口全部采用统一规格的接插件，接线时可通过丝印标识快速对应点位，减少装配阶段的接线核对时间。在实际设备装配过程中，这类集成主控板的布线效率要比分体式驱动模块高出40%以上，同时因为减少了大量的杜邦线连接点，设备长期运行后的接触不良故障概率也会明显降低，适合批量生产的桌面级3D打印设备选用，也适合DIY爱好者做设备升级改造时使用。板上还预留了扩展接口，可外接显示屏、旋转编码器、急停按钮等外设，满足不同设备的人机交互需求，扩展点位的定义兼容主流的3D打印固件，无需重新做固件的引脚映射即可快速烧录使用，降低了二次开发的适配成本。
