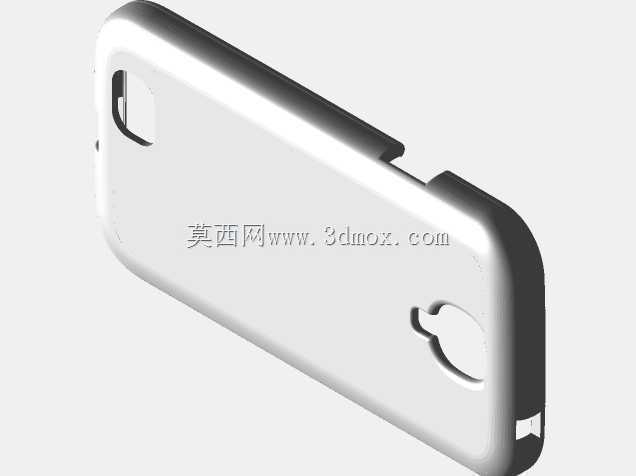

三星Galaxy S4手机保护壳结构设计

　　这款手机保护壳的结构设计完全围绕Galaxy S4的机身轮廓展开，日常使用中主要承担防刮、缓冲跌落冲击的作用，是消费电子配件领域非常典型的注塑类防护产品。从实际使用场景来看，这类保护壳需要兼顾日常握持的手感、拆装的便捷性，以及对手机边角、摄像头、按键、接口位置的精准避让，不能出现遮挡功能区域、按压按键卡滞的问题。

　　设计过程中首先要匹配手机本身的曲面弧度，Galaxy S4的后盖本身带有微弧过渡，保护壳的内表面需要完全贴合机身弧度，预留0.1mm左右的装配间隙，避免安装后出现顶膜、壳体翘边的问题。壳体边缘做了高出屏幕0.3mm的微凸设计，当手机屏幕朝下放置在平面上时，凸起的边缘可以先接触桌面，避免屏幕玻璃直接与硬质平面摩擦产生划痕，这个尺寸是经过大量跌落测试验证的，过高会影响握持的贴合度，过低则起不到防护作用。

　　摄像头区域的开孔采用了内凹的沉台设计，开孔边缘比镜头保护玻璃高出0.2mm，既不会因为开孔过大导致镜头周围进灰，也不会因为开孔过小遮挡镜头的拍摄视角，同时日常放置时可以避免镜头直接接触桌面被磨花。底部的充电接口、扬声器开孔位置做了精准的对位，开孔边缘做了0.1mm的倒角处理，避免插拔数据线时刮伤线材表面，侧边的按键位置采用了一体化的按压凸点设计，不需要单独装配按键零件，既简化了注塑生产的工序，也能保证按键按压的反馈手感，按压行程控制在0.2mm左右，按压力度适配日常使用的习惯，不会出现按不动或者误触的问题。

　　壳体的四个边角位置做了加厚的缓冲结构，内部带有微弧的空气腔，当手机从1.2米左右的日常使用高度跌落时，边角位置的加厚结构可以首先吸收冲击能量，分散冲击力道，避免冲击力直接传递到手机机身导致屏幕碎裂或者内部元器件松动。壳体的侧边做了细微的防滑纹理处理，纹理深度控制在0.05mm，既不会因为纹理过深积灰，也能增加握持时的摩擦力，减少手机从手中滑落的概率。

　　从生产工艺角度来看，这款保护壳采用PC或者TPU材质注塑成型，整体壁厚控制在1.0mm，壁厚均匀性偏差不超过0.1mm，避免注塑过程中出现缩水、翘边的问题，壳体的所有边缘都做了R0.2mm的圆角处理，没有尖锐的棱角，握持时不会硌手，拆装时也不会刮伤手机的边框漆面。内表面做了细微的磨砂处理，避免壳体和手机后盖长时间贴合产生水印，也能减少拆装过程中壳体对手机后盖的摩擦划痕。

　　实际装配测试中，这款保护壳的拆装力度控制在合适的范围，不需要使用过大的力气就能完成安装，安装后壳体和手机之间没有明显的松动间隙，摇晃时不会出现异响，各个开孔位置和手机的功能部件完全对位，不会出现偏移遮挡的问题。长期使用过程中，壳体的材质韧性足够，反复拆装不会出现断裂、变形的问题，边缘位置不会因为长时间使用出现松垮的情况，能够持续保持和机身的贴合度。
