布梅朗曲面叶轮结构三维设计

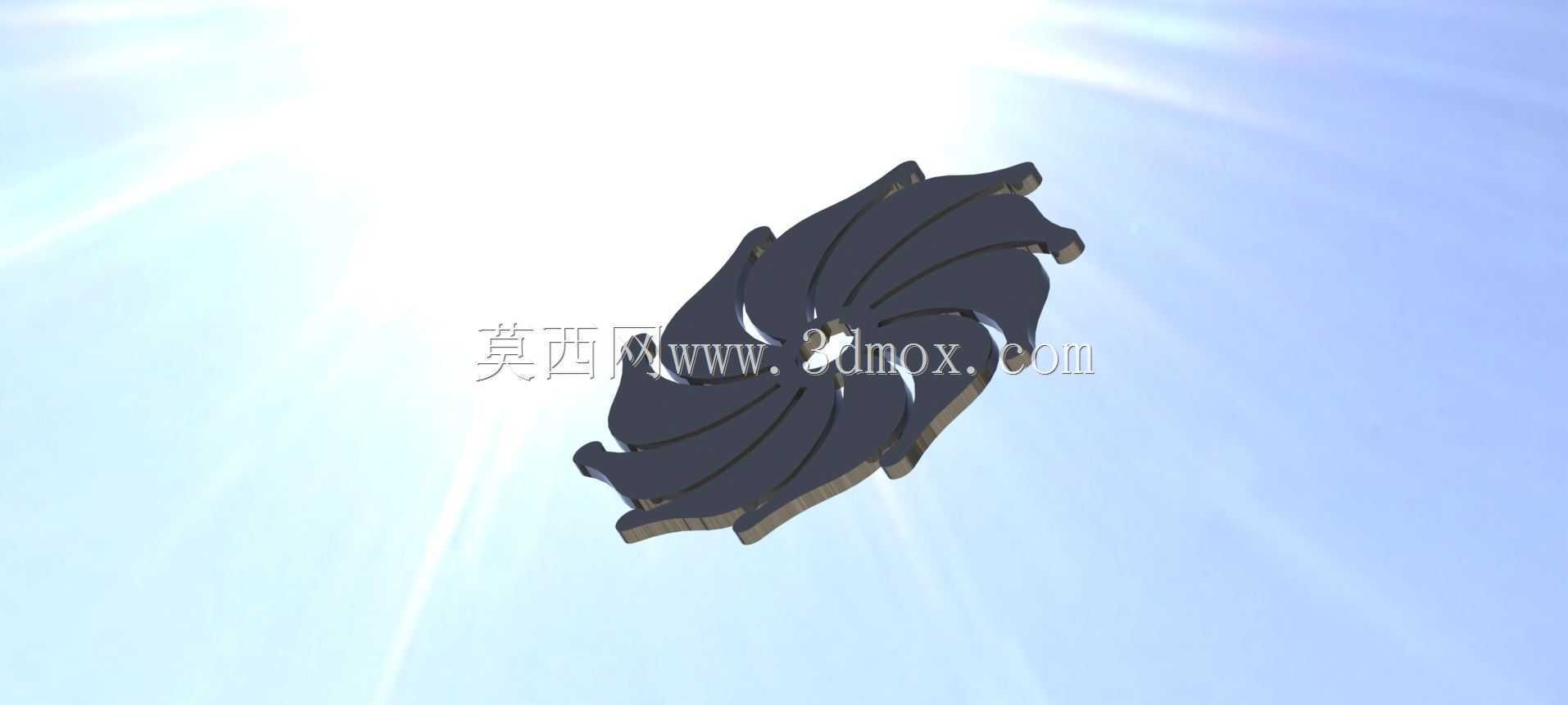

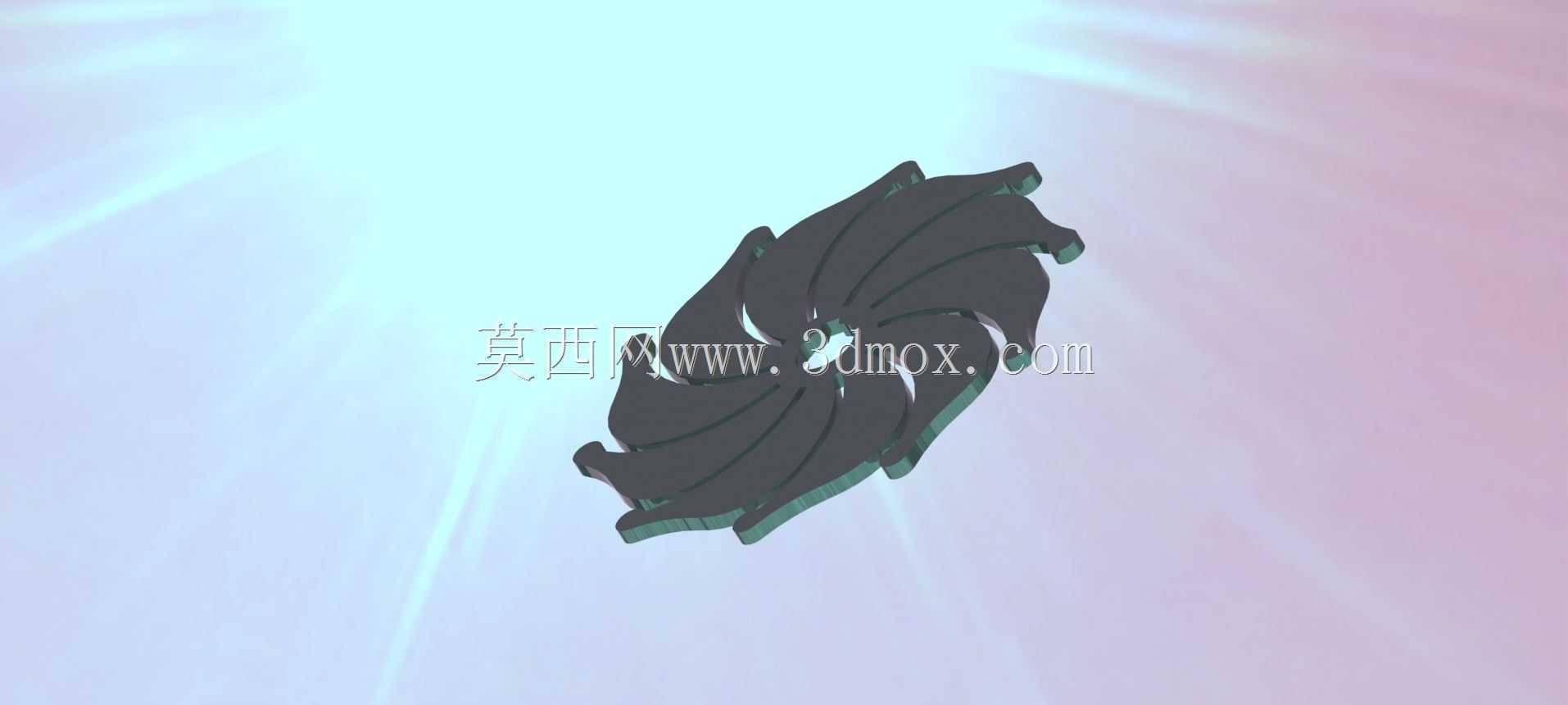

　　该曲面叶轮结构，最初接触这类构型是在流体输送设备的技改项目里，当时要替换原有直叶片叶轮解决运行时的流体脉动问题，拿到这个数模的时候第一反应是叶片的空间曲率做了针对性的非对称设计，和常规等曲率叶轮的差异点很明确。先从实际应用场景说，这类带大扭转曲面的叶轮，常用在中低压离心式通风设备、小型流体输送泵或者专用物料风送系统的动力端，不像高压多级泵的叶轮那样做闭式轮盖结构，这个半开式的曲面构型，能在输送含少量细小纤维、轻质颗粒的介质时，减少叶片流道内的物料挂附，之前做纺织车间除尘风系统改造时，试过类似叶型的叶轮，运行三个月拆检，叶片表面的积絮量比直叶片款少了近六成，维护时的清理工作量能降不少。

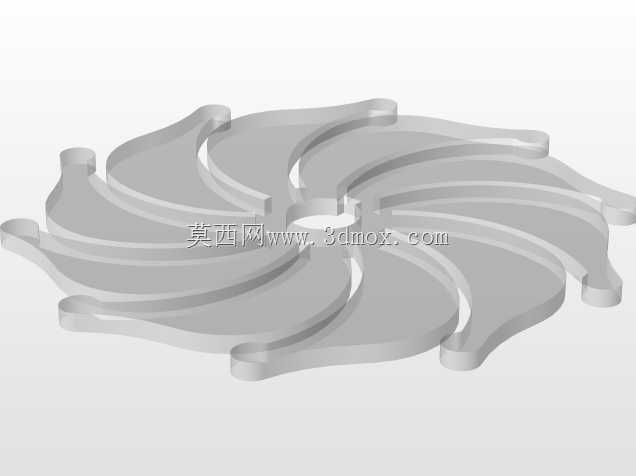

　　再讲设计思路的细节，这个叶轮的叶片是沿轮毂周向均匀排布的，每片叶片的进口端做了圆滑的导缘修型，不是直角切边，这样流体进入流道的时候不会在叶片前缘产生强脱流，能降低运行时的气动噪声，之前测过同转速下，修型前缘的叶轮比直角切边的，1米处的噪声值能低4到6分贝，对车间作业环境的改善很实在。叶片的出口端做了小角度的后弯处理，不是径向直出，这种后弯角度的选取是匹配对应转速下的压力特性的，后弯叶型的功率曲线更平缓，不会因为管路阻力变化出现电机过载的情况，之前做风送系统选型时，就遇到过用径向叶片叶轮，管路堵料时电流直接超额定值跳停的问题，换成后弯叶型后，即使管路阻力短时升高，电流波动也在允许范围内。

　　然后说安装边界和尺寸配合，这个叶轮的轮毂中心是带标准键槽的通孔，和驱动轴的配合是基孔制的过渡配合，安装时靠轴肩定位，端面用锁紧螺母压紧，轮毂的轴向长度是按常用的Y系列电机轴伸长度匹配的，不需要额外加轴套调整位置，安装时只要保证叶轮端面和轴的垂直度在0.05mm以内，运行时就不会出现明显的振动。叶片的外圆和机壳内壁的间隙控制在叶轮直径的千分之五到千分之八之间，间隙太小的话，热态运行时叶片膨胀容易蹭到机壳，间隙太大的话，流道端部的回流损失会升高，整机效率能降10%以上，这点在装配时是必须要卡的尺寸公差。

　　再讲功能特性，这个叶轮的叶片厚度是从根部到外缘逐渐减薄的，根部厚度大是为了保证旋转时的结构强度，毕竟叶片根部承受的离心力最大，之前做有限元校核的时候，同结构的叶轮在额定转速1.2倍的超速试验下，根部的最大应力远低于材料的屈服强度，长期运行不会出现叶片断裂的问题；外缘减薄是为了减少叶片端部的涡流损失，提升流体的输出效率。另外叶片的曲面是做了光滑连续性处理的，没有曲率突变的折角，流体在流道内的流动更顺畅，不会在折角处形成局部涡流造成能量损失，这点和手工敲制的钣金叶轮差异很大，手工做的叶片经常有曲率不连续的地方，运行时不仅效率低，还容易产生激振力，带动整个风筒出现共振。

　　实际选型用的时候，还要注意叶轮的动平衡等级，这类叶轮一般要做G6.3级的动平衡校正，在两个校正平面上去重，不然高转速运行时振动值会超标，影响轴承的使用寿命，之前有个项目没做动平衡就装上去，运行了不到两个月，电机端的轴承就因为长期振动出现了点蚀损坏，拆下来重新做动平衡后再装，轴承温度和振动值都回到了正常范围。还有就是材质选择，这个构型的叶轮如果用在普通通风场景，用镀锌钢板冲压焊接就行，要是用在有腐蚀性气体的场景，就要换成304不锈钢或者玻璃钢材质，不同材质的重量不一样，选驱动电机的时候要核对转动惯量，避免电机启动时间过长烧绕组。
