仿生发光蝴蝶艺术装置结构设计

　　这款仿生蝴蝶结构的设计，最初的需求来自文旅夜游场景的互动装置配套，同时也适配潮玩展陈、商业美陈的静态展示需求，区别于常规工业零部件的刚性结构设计，整个建模过程需要平衡仿生形态的还原度与结构的可实现性。从实际落地场景来看，这类仿生造型结构既可以单独作为桌面艺术摆件，通过内置的发光组件实现半透明翅脉的光影效果，也可以通过阵列排布组成大型互动幕墙，配合体感传感器实现翅片随人流摆动的动态效果，在科技馆自然展区、商业综合体中庭、主题公园夜游路线中都有明确的应用空间。

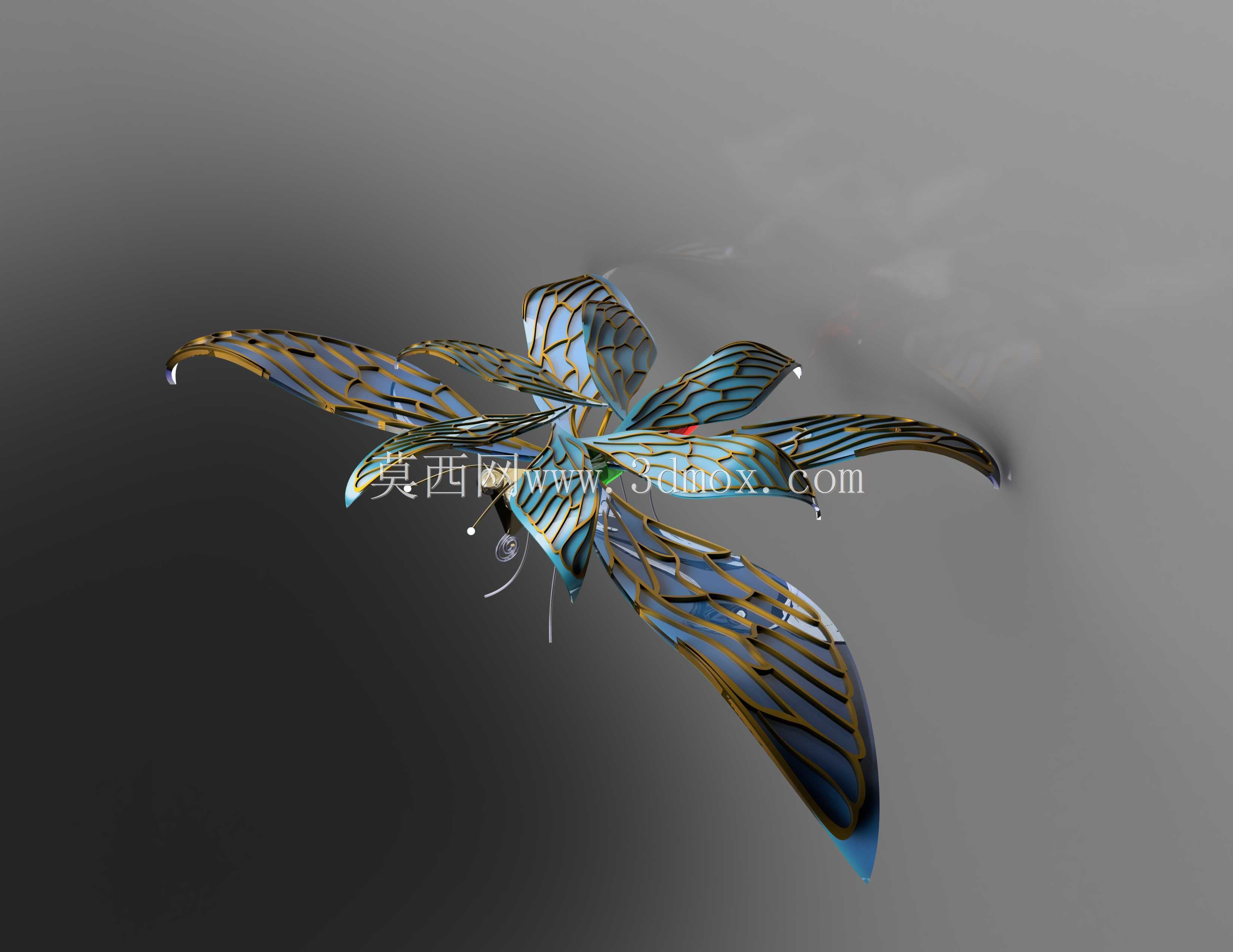

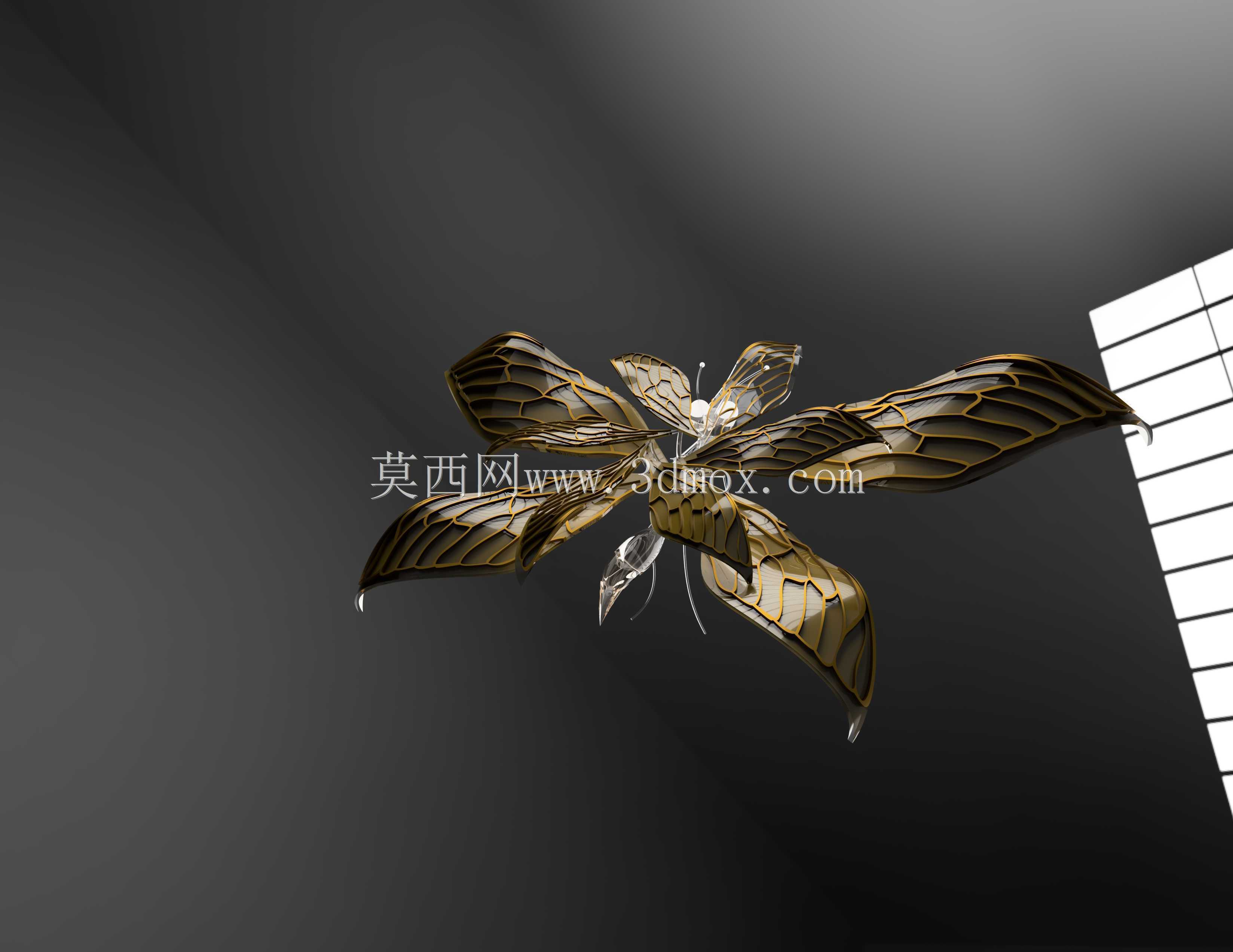

　　设计思路上没有采用真实蝴蝶的等比例缩放，而是针对不同应用场景预留了尺寸调整的结构基准：单翅展开的基准尺寸控制在120mm到350mm区间内，主体躯干的安装基准面预留了M3规格的标准安装孔位，既可以适配小型摆件的底座安装，也可以匹配大型幕墙的挂装支架，安装边界预留了至少10mm的操作空间，避免后期装配时翅片与周边结构产生运动干涉。翅面的结构没有采用单一的薄壳设计，而是分层构建了骨架层与透光层：骨架层参考真实蝴蝶的翅脉走向做了不等厚的加强筋设计，主脉位置厚度1.2mm，次级脉厚度0.8mm，既保证了整体结构的抗形变能力，也避免了整体重量过大导致的安装负载超标；透光层采用半透明材质的薄壁结构，厚度控制在0.6mm，刚好可以让内置的冷光源光线顺着翅脉纹路均匀漫射，不会出现局部漏光或者光斑不均的问题。

　　躯干部分的结构做了隐藏式的腔体设计，腔体内部预留了18mm12mm8mm的空间，可以容纳微型纽扣电池与LED发光组件，腔体的开合结构采用卡扣式设计，不需要额外螺丝固定，方便后期更换电源或者调整光源颜色，同时卡扣的配合公差控制在0.1mm，既保证了装配后的贴合度，不会出现外观面的缝隙错位，也能实现徒手拆装，不需要额外工具。触角部分的结构采用了柔性连接设计，根部与躯干的连接位置做了0.3mm的薄壁弱化处理，既可以维持触角的自然形态，也能在受到外力触碰时产生一定的形变缓冲，避免刚性连接导致的触角断裂问题，这部分的结构强度经过反复校核，在常规触碰力度下不会产生塑性形变，撤去外力后可以快速恢复初始形态。

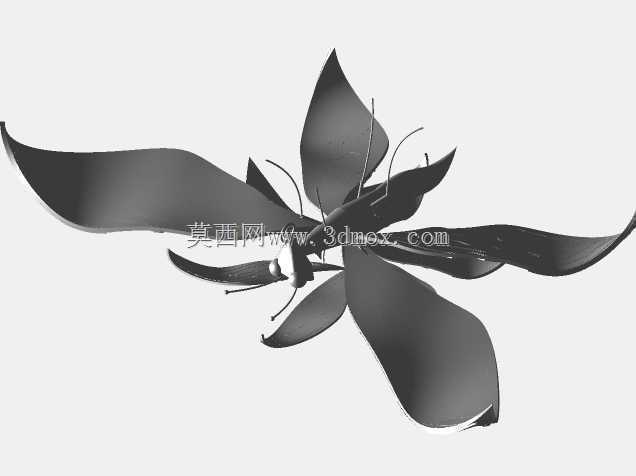

　　从建模的工程角度来看，整个曲面的构建全部采用G2连续的曲面拼接，没有出现碎面或者曲率突变的位置，不管是后续采用3D打印做小批量样件制作，还是开模做注塑量产，都能保证外观面的顺滑度，不会出现明显的拼接痕迹。翅片与躯干的连接位置做了定位止口设计，装配时不需要额外调整角度，四个翅片的定位基准完全统一，装配后左右翅片的对称度误差可以控制在0.2mm以内，完全满足展陈类产品的外观精度要求。考虑到不同场景的配色需求，模型的外观面做了分层的面组拆分，不同的翅脉纹路、躯干纹理都单独划分了面组，后期做渲染或者表面处理时，可以直接针对不同面组赋予材质，不需要重新拆分模型，大幅提升了后续二次设计的效率。

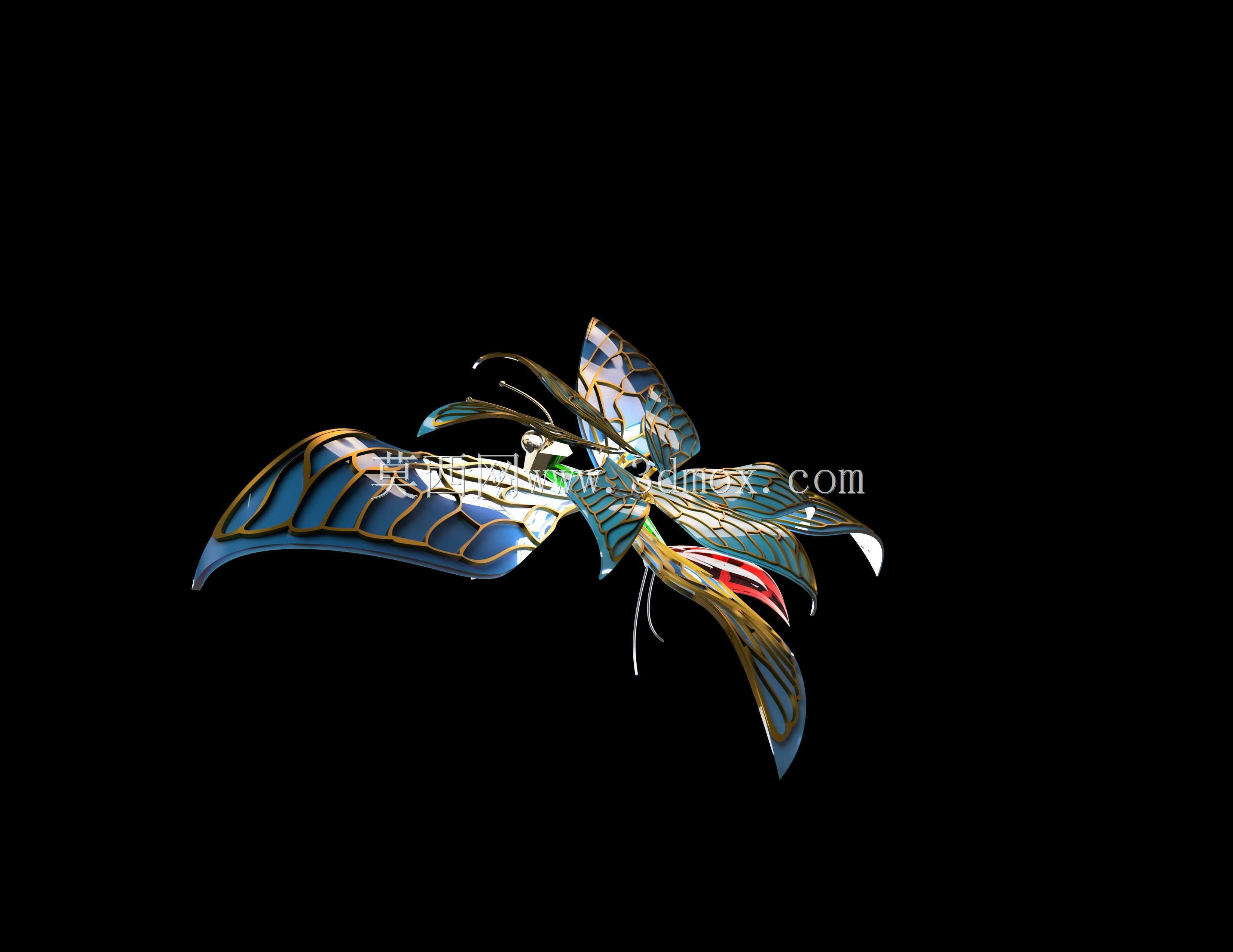

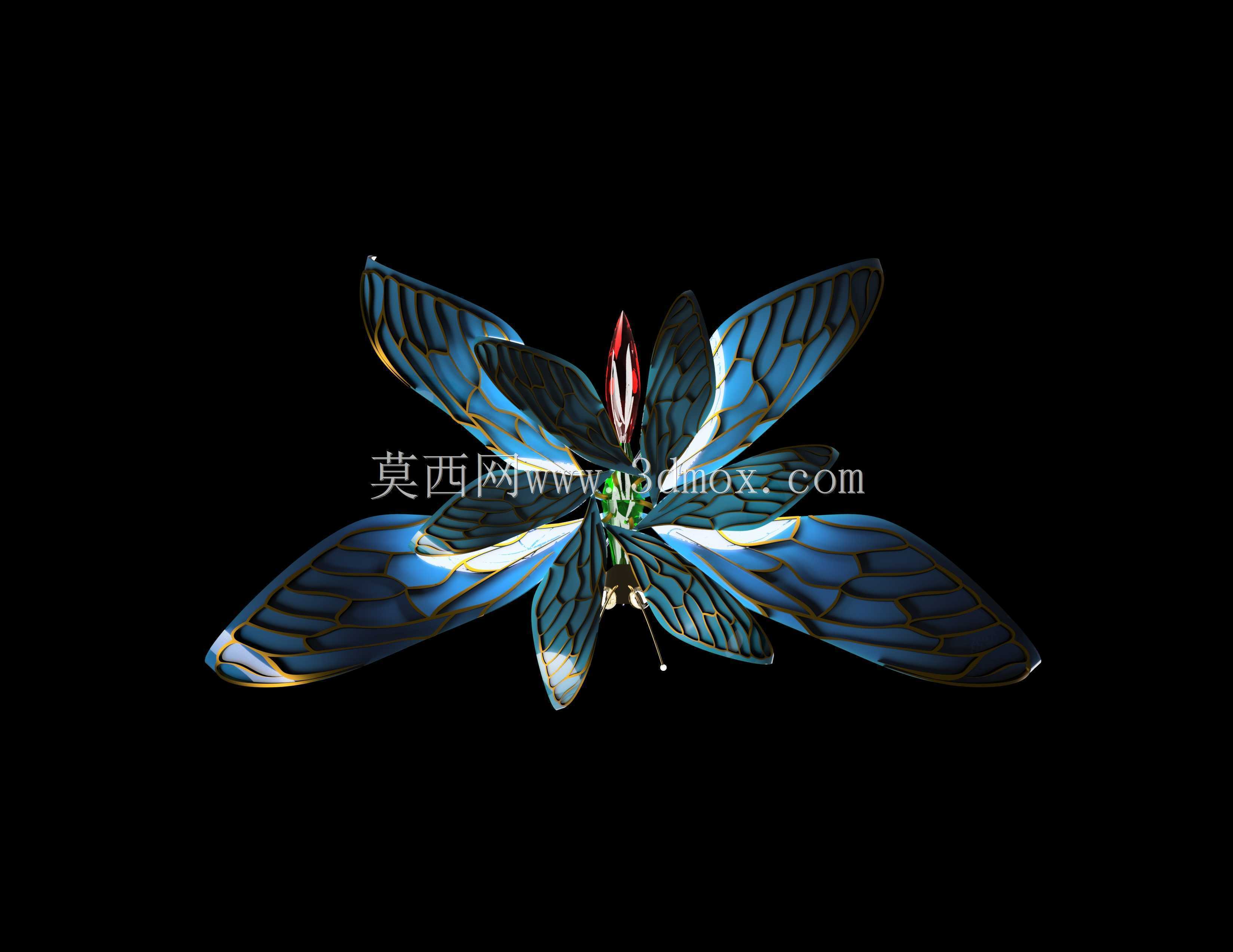

　　实际落地测试中，这个结构的整体重量在基准尺寸下仅为27g，不管是桌面摆放还是墙面挂装都不会有负载问题，发光组件的光线透过翅面后，在暗环境下可以呈现出类似真实蝴蝶鳞翅的金属光泽效果，同时结构没有外露的连接件或者线路，所有的走线都隐藏在躯干腔体与翅脉的加强筋空隙中，外观完整性非常好。针对户外使用的场景，结构的拼接位置都预留了密封胶圈的安装槽，可以实现IP54级别的防护，满足户外短期展陈的防水防尘要求，不需要额外做防护外壳就可以直接使用。
