多自由度仿生蜘蛛行走机器人结构设计

项目分类:工业机器人 发布时间:2022-01-29 ID:530314
  • 多自由度仿生蜘蛛行走机器人结构设计
  • 多自由度仿生蜘蛛行走机器人结构设计
  • 多自由度仿生蜘蛛行走机器人结构设计
  • 多自由度仿生蜘蛛行走机器人结构设计

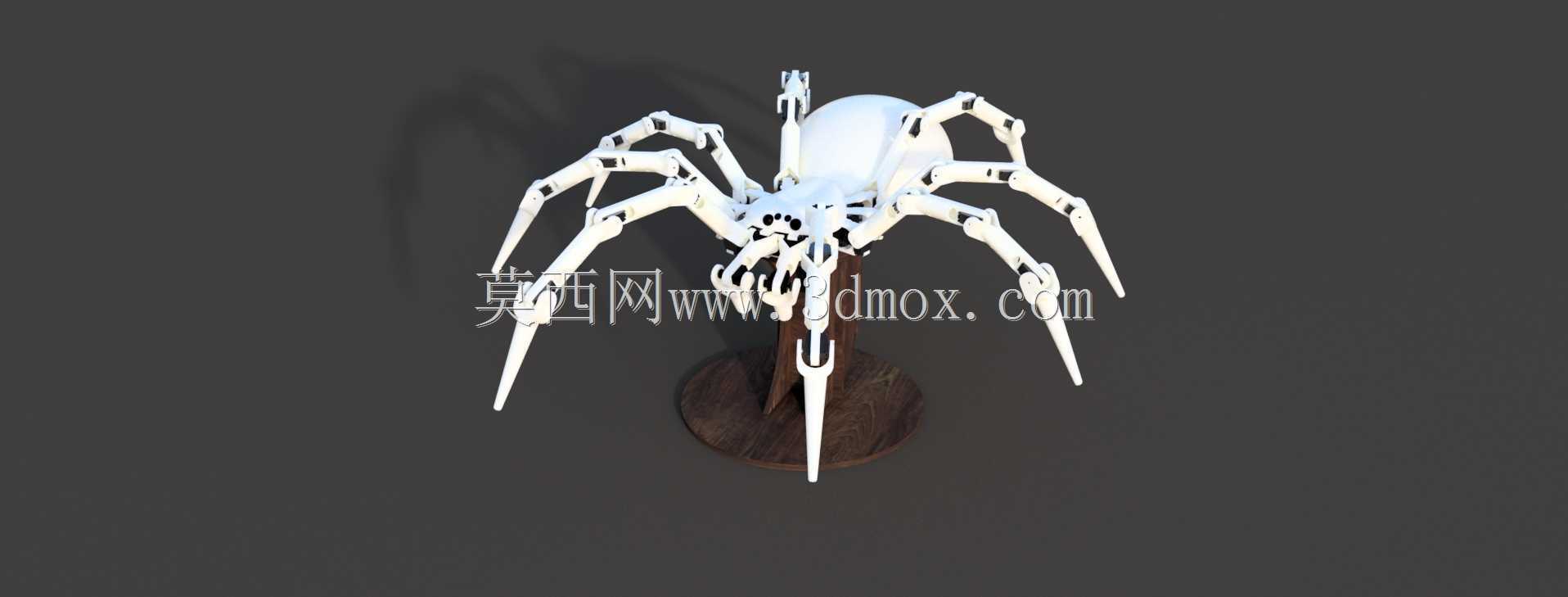

  这款仿生蜘蛛行走机器人的结构设计,核心围绕足式移动的地形适配能力展开,区别于轮式、履带式移动设备,八足布局的设计初衷是覆盖非结构化地形的通行需求,比如灾后废墟探查、狭窄管廊巡检、复杂地形的环境数据采集场景,这类场景下传统移动设备容易被凸起障碍卡住、或是在倾斜坡面出现打滑失稳,而多足仿生结构可以通过单腿的独立姿态调整,找到分散的支撑点,维持机身重心稳定。

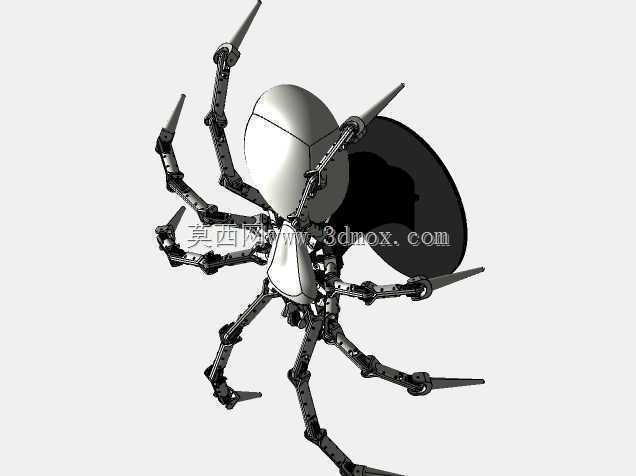

  从结构自由度配置来看,单腿设置5个自由度,整机合计42个自由度,这个自由度冗余量是经过反复迭代确定的:如果单腿自由度低于4个,腿部无法完成侧向摆动、足端落点微调的动作,在跨越高度超过机身半径1/3的障碍时,会出现机身干涉、足端无法触达支撑面的问题;而如果单腿自由度超过6个,会带来控制逻辑复杂度陡增、关节负载冗余、整机重量上升的问题,5个自由度的配置刚好覆盖腿部的根关节前后摆动、根关节侧向摆动、膝关节俯仰、踝关节两个方向的微调动作,既保证足端工作空间足够覆盖常规越障需求,也不会让控制链路过于复杂。

  关节驱动层面选用32SC伺服控制器搭配Arduino mega主控,这个选型是从负载匹配和控制响应速度出发的:每条腿的足端在静态支撑时需要承担1/8的整机重量,动态行走时单腿瞬时负载会达到静态值的1.7倍左右,32SC伺服的扭矩输出刚好覆盖这个负载区间,不会出现关节锁止力不足导致的塌腿问题,同时总线式的伺服接线方式可以减少整机布线量,避免腿部运动过程中出现线束拉扯、磨损的问题。主控部分选用Arduino mega是因为其IO端口数量足够支撑42路舵机的信号输出,同时开源的控制生态可以快速适配步态规划算法,比如三角步态、波动步态的切换,在平整路面用三角步态提升行走速度,在崎岖地形切换波动步态保证移动稳定性。

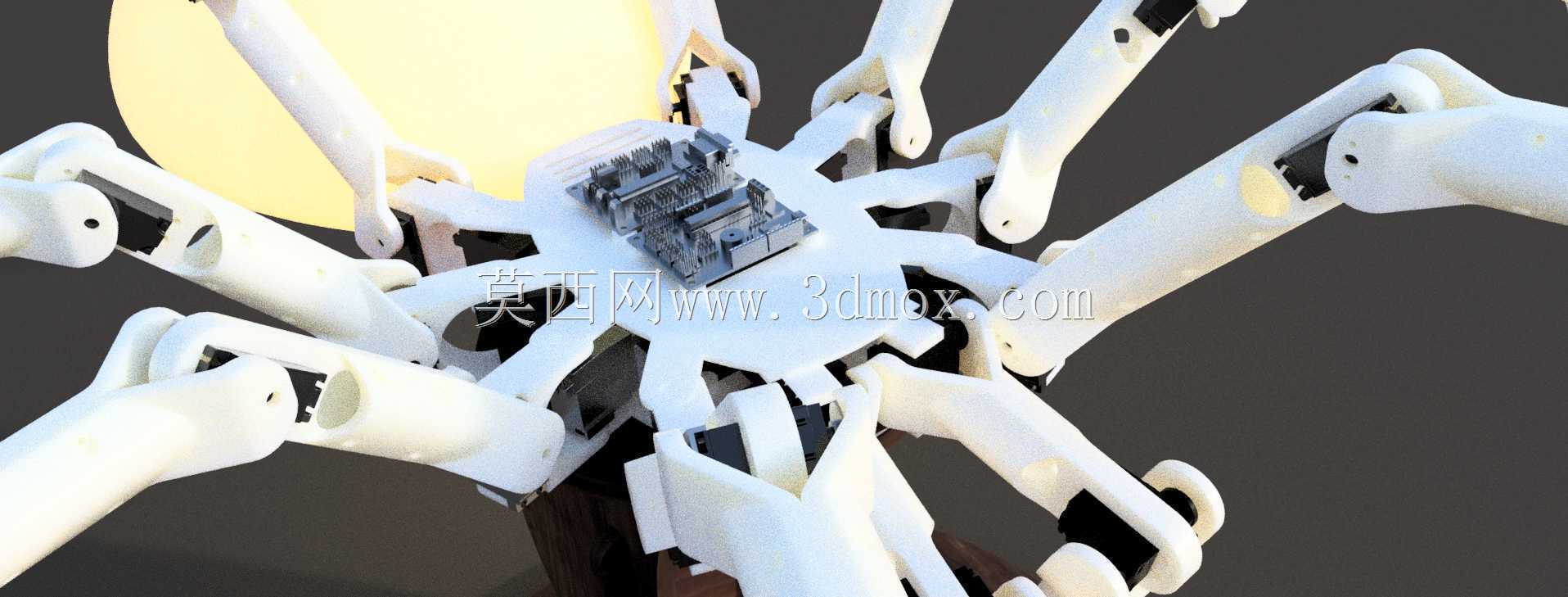

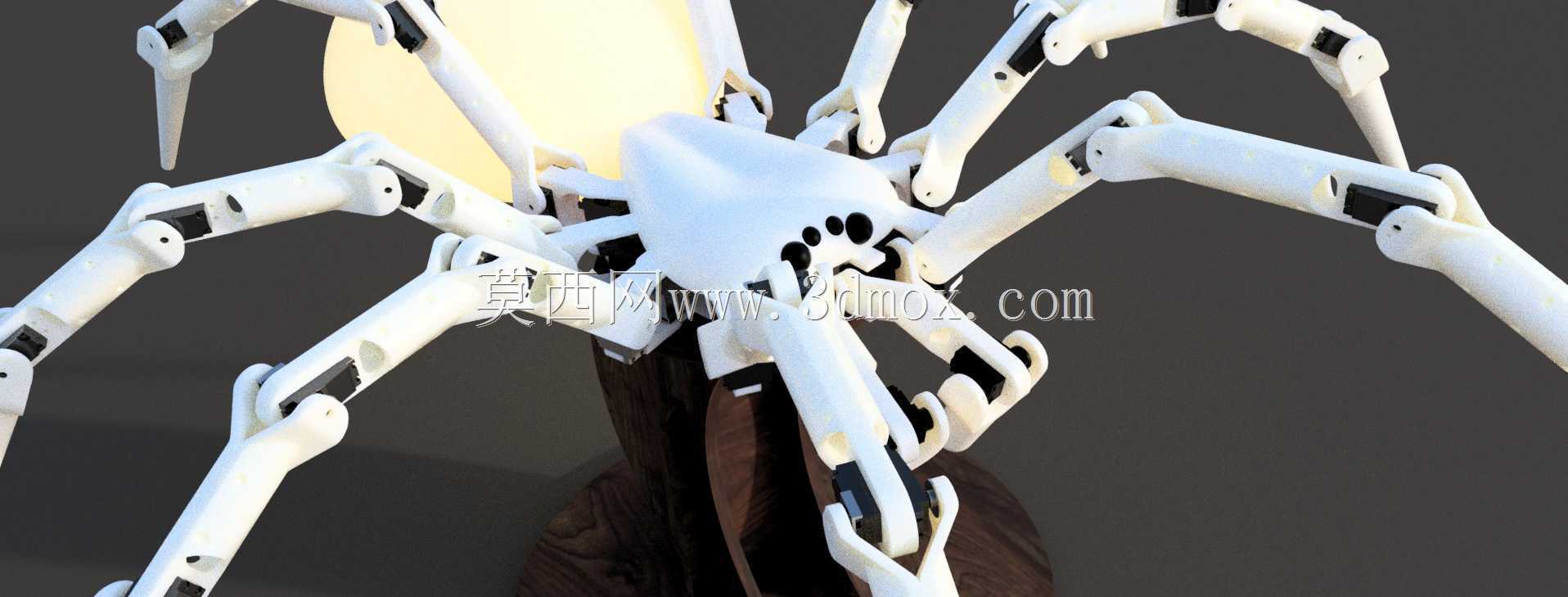

  机身结构采用中心承载盘加辐射状腿座的布局,中心承载盘用来放置主控板、电池、伺服控制器等核心部件,所有腿座沿承载盘周向均匀分布,相邻腿座的夹角为45度,这个布局可以让八条腿的工作空间互不干涉,同时在任意姿态下都能保证至少三条腿处于支撑状态,符合静稳定行走的重心投影要求。腿部结构采用连杆式分段设计,大腿、小腿段的长度比例经过反复校核,比例设置为1:0.85,这个比例下足端的工作空间范围最大,同时腿部在完全收拢时可以贴紧机身侧面,缩小整机的收纳尺寸,方便设备的转运和存放。

  安装边界方面,整机在完全展开状态下的最大外接圆直径控制在420mm以内,机身中心距离地面的静态高度为180mm,足端采用圆弧面的仿生脚垫设计,脚垫材质选用丁腈橡胶,既可以增加足端与接触面的摩擦力,也能在落脚时吸收部分冲击,降低关节处的瞬时负载。关节处的转轴均采用自润滑铜套搭配不锈钢销轴,不需要额外添加润滑剂就能保证长时间运动下的转动顺畅,同时铜套的耐磨性能可以满足上万次往复摆动的使用寿命要求,减少后期维护的工作量。

  在实际功能实现上,这款机器人除了基础的行走、转向功能,还可以通过单腿的姿态调整完成机身的升降、倾斜动作,比如在穿过高度较低的缝隙时,可以控制所有腿部同步弯曲,将机身高度降低到80mm以内,顺利通过狭窄空间;在坡面行走时,可以自动调整朝向坡面侧的腿部长度,让机身始终保持水平状态,避免搭载的检测设备出现倾斜,影响数据采集精度。结构设计过程中特意做了模块化处理,每条腿都是独立的装配单元,通过四颗螺丝固定在中心承载盘的腿座上,如果单腿出现故障,可以快速拆卸更换,不需要拆解整个机身,大幅降低现场维护的时间成本。

  从结构强度校核来看,所有结构件的壁厚都设置为2mm,采用光敏树脂3D打印加工时,单腿的最大承载能力可以达到5kg,远高于实际工作时的负载需求,同时通过拓扑优化去掉了非受力区域的材料,将整机自重控制在2.2kg以内,降低了关节驱动的负载压力,也延长了电池的续航时间。足端的运动轨迹规划采用摆线轨迹,在摆动相时足端抬升高度可以达到60mm,能够轻松越过常见的碎石、管线等障碍,在支撑相时足端保持水平移动,不会出现拖动地面的情况,行走过程更加平稳。
