组合式切削刀具装夹固定刀架结构

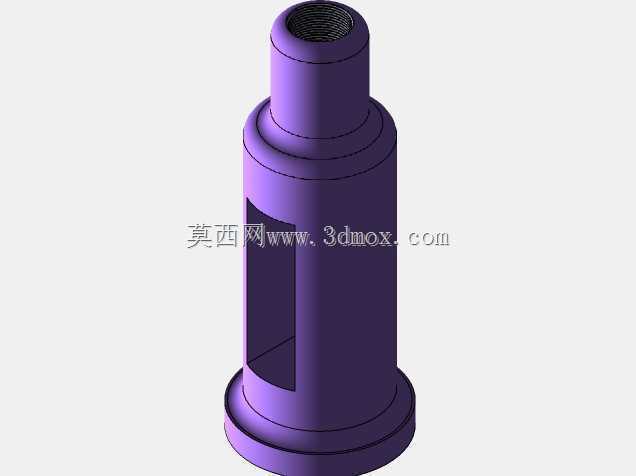

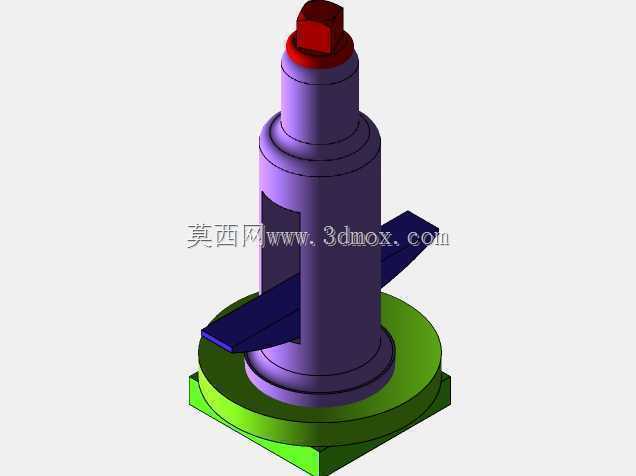

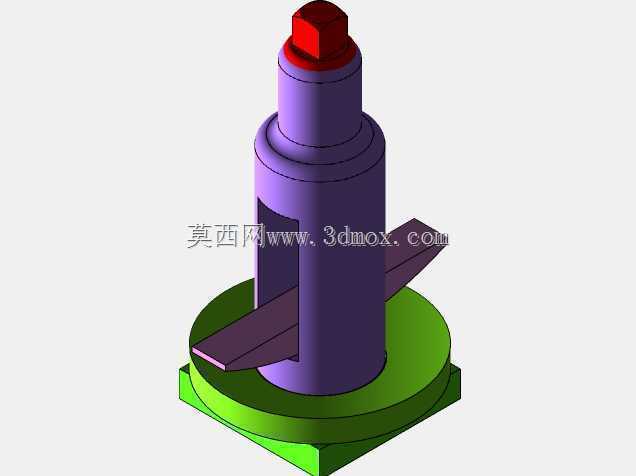

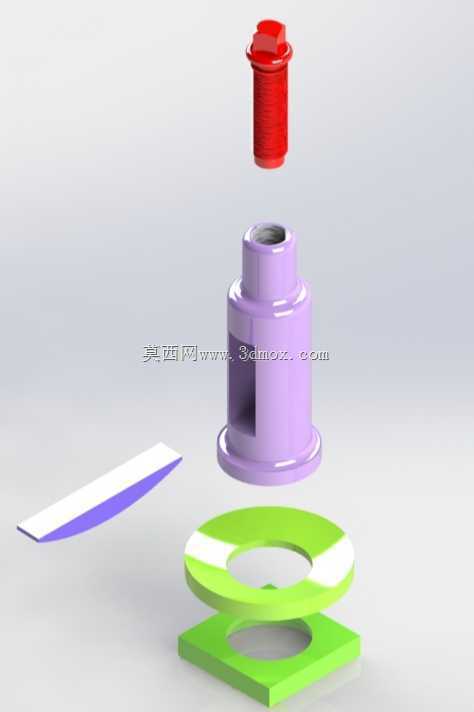

　　这套刀架结构主要面向小型切削加工工位的刀具固定需求，常见于台式钻床、小型铣床的辅助装夹场景，也可适配非标自动化设备上的切削工位，用来稳定夹持直柄类切削刀具，避免加工过程中刀具出现径向跳动、轴向窜动的问题。从结构组成来看，整套组件包含锁紧螺栓、刀架主体、弹性垫片、承压垫片四个核心部分，各部件的配合公差经过反复校核，能保证装夹后的同轴度控制在合理范围内。刀架主体采用台阶式中空结构，上部的内孔用来容纳刀具柄部，侧面开设的锁紧孔可配合顶丝或者侧固结构实现刀具的周向固定，下部的法兰边用来和设备安装面贴合，法兰边上预留的安装孔位匹配常规的M6、M8安装螺栓，安装边界的法兰直径控制在42mm，整体高度38mm，不会占用过多的工位安装空间，

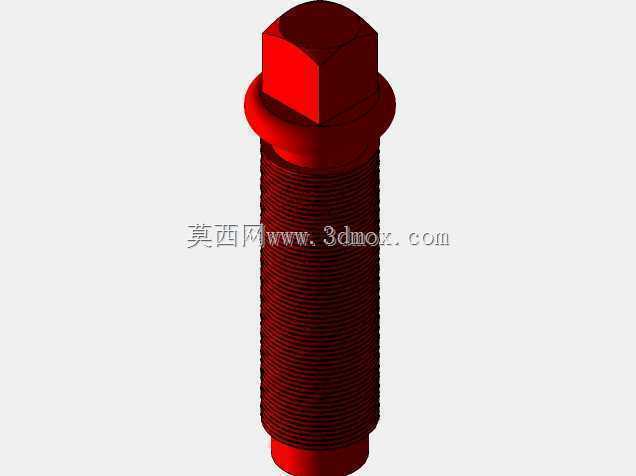

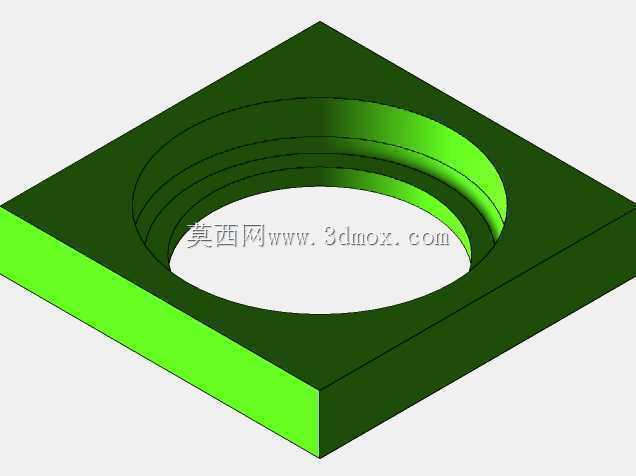

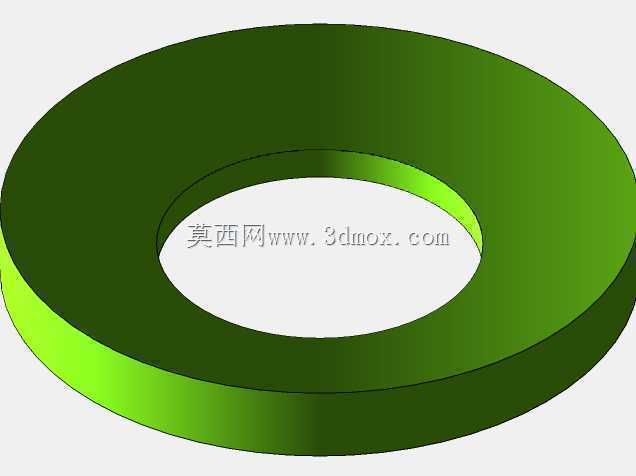

　　适合紧凑布局的加工单元使用。设计过程中优先考虑了装夹的便捷性，顶部的锁紧螺栓采用外六角加滚花的复合结构，既可以用扳手施加较大的锁紧力矩，也能在换刀频次高的场景下手动快速松紧，螺栓的螺纹规格匹配刀架主体上部的内螺纹，拧紧后能通过端面压力压紧刀具柄部的台阶面，配合下方的弹性垫片抵消加工过程中的振动冲击，避免螺栓因为持续振动出现松脱。弹性垫片采用开口式蝶形结构，相比普通平垫能提供更稳定的轴向预紧力，在刀具承受切削反力的时候，垫片的弹性变形量可以补偿微小的装配间隙，保证刀具始终处于稳定的夹持状态。最下方的承压垫片采用大平面设计，和设备安装面接触的面积更大，能分散刀架传递下来的切削载荷，避免安装面因为局部压强过大出现压痕，

　　同时垫片的内孔和刀架主体的定位轴颈采用小间隙配合，装配的时候可以快速定位，不需要反复调整同轴度。实际使用场景中，这套刀架可以适配柄径6mm到12mm的直柄刀具，包括钻头、铣刀、倒角刀等常用切削刀具，换刀的时候只需要松开顶部锁紧螺栓，抽出旧刀具插入新刀具后重新拧紧即可，整个换刀过程不需要拆卸刀架主体，能有效减少工位的停机调整时间。结构设计上没有采用复杂的快换机构，所有零件都是常规机械加工可以实现的结构，刀架主体的材质可以根据使用场景选择45号钢调质或者铝合金，45号钢版本适合切削载荷较大的金属加工场景，铝合金版本适合木材、塑料等软质材料的轻切削场景，两种材质版本的安装尺寸完全一致，可以互换使用。安装的时候需要注意，

　　刀架主体和设备安装面的贴合面要保证平面度不超过0.02mm，否则会导致刀具装夹后出现偏斜，影响加工精度，锁紧螺栓的拧紧力矩要控制在8N·m到12N·m之间，力矩过大会导致螺栓螺纹滑牙或者刀架内孔变形，力矩过小则无法提供足够的夹紧力，加工时容易出现刀具打滑的问题。弹性垫片在长期使用后如果出现塑性变形，需要及时更换，避免预紧力不足导致的夹持失效，承压垫片如果表面出现明显的磨损凹痕，也要及时更换，保证安装面的接触刚度。整套结构没有易损的复杂零件，维护成本极低，适合小型加工车间、非标设备集成商作为标准装夹组件选用，也可以根据具体的工位需求，在刀架主体侧面加装冷却喷嘴接口，直接将切削液引导到切削区域，不需要额外安装冷却管路支架，进一步提升工位的集成度。
