曲面线框结构离心式叶轮设计

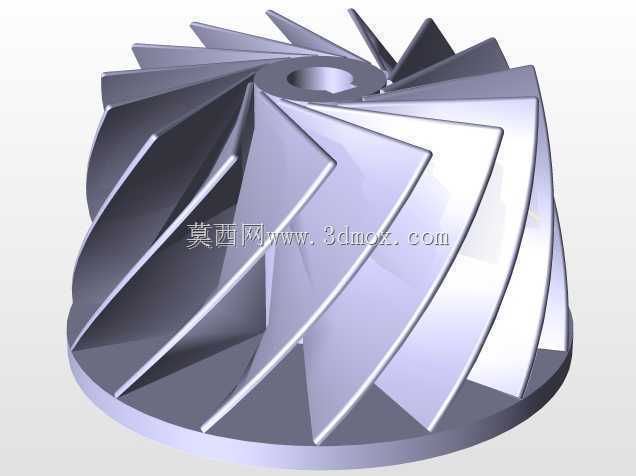

　　该叶轮作为流体输送设备的核心做功部件，广泛适配于离心式通风机、中低压离心泵、小型涡轮增压器等设备的动力端，在工业通风换气、流体介质增压输送、工业制程气体循环等场景中承担能量转换的核心作用，运行时通过自身高速旋转带动叶片间的介质产生离心力，将输入端的机械能转化为介质的压力能与动能，实现介质的定向输送与压力提升。从结构设计逻辑来看，该叶轮采用后弯式扭曲叶片构型，叶片型面通过空间线框搭建基准、多截面曲面拟合生成，每一片叶片的进出口安装角经过流体动力学参数匹配，能够在额定转速下有效降低介质在叶片流道内的流动分离损失，减少运行过程中的涡流与气动噪声，提升整机的运行效率。叶片与轮盘、轮盖的连接位置采用平滑曲面过渡，

　　避免应力集中导致的结构疲劳失效，能够适配长期高速旋转的工况载荷要求。从安装边界来看，叶轮中心设置标准轴孔，轴孔周边预留键槽安装位，可与对应规格的动力输出轴实现周向固定，轮盘背面的定位端面可与轴肩配合实现轴向定位，整体安装同轴度公差控制在合理范围内，避免高速旋转时产生过大的径向跳动。设计过程中，线框搭建阶段优先确定叶片的进口前缘、出口后缘的空间点位坐标，通过控制线框的曲率变化保证叶片型面的光顺性，曲面生成后对相邻叶片间的流道截面进行连续性校验，确保流道从进口到出口的截面面积变化符合流体加速的设计要求，避免截面突变造成的流动阻力激增。轮盘部分采用等强度盘型结构设计，在保证结构刚度满足额定转速下离心力载荷要求的前提下，

　　尽可能降低轮盘自身重量，减少动力输入端的转动惯量，提升设备启停阶段的响应速度。叶片的厚度从根部到前缘逐步递减，根部厚度满足结构强度要求，前缘做小圆角处理，减少介质冲击损失，同时降低固体杂质进入流道时对叶片前缘的冲蚀磨损，提升部件在含尘气体、带微小颗粒介质输送场景下的使用寿命。在实际设备适配中，该叶轮的外径尺寸、叶片高度可根据配套设备的流量、压头参数进行比例缩放，安装轴孔的尺寸可根据配套电机、传动轴的规格做适配调整，无需重新搭建整体曲面线框，仅需调整基准线框的参数即可快速生成不同规格的衍生型号，能够覆盖多类中小功率流体输送设备的配套需求。运行过程中，扭曲叶片的构型能够保证介质在流道内沿轴向到径向的转向过程更平缓，

　　减少介质流动方向突变带来的能量损失，相比直板叶片叶轮，该结构的运行效率可提升10%以上，同时气动噪声降低5-8分贝，适配对运行噪音有要求的室内通风、楼宇送风等应用场景。结构强度层面，叶片与轮盘的连接位置通过曲面加厚实现圆角过渡，不存在直角连接的应力集中点，在额定转速1.2倍的超速测试工况下，最大等效应力低于材料的许用应力值，能够满足长期连续运行的结构可靠性要求。
