阿尔斯通地铁底架横向支撑结构设计

　　城市轨道交通车辆的底架作为承载整节车厢载荷、传递走行部作用力的核心结构，其横向支撑构件的设计合理性直接决定了车体运行的抗扭刚度、疲劳寿命与运维成本，本次呈现的阿尔斯通地铁底架横向支撑方案，正是针对既有车型运维反馈中暴露的支撑组件规格繁杂、焊接变形难控制、现场更换适配性差等痛点完成的优化设计。从实际线路运营场景来看，地铁车辆每日在隧道内完成数百次启停、过弯与道岔冲击，底架横向支撑需要同时承担车厢垂向载荷的横向分力、过弯时的车体扭转载荷，以及设备舱内挂载电气组件的振动载荷，原有设计中为适配不同位置的安装公差，单节车底架横向支撑共使用6种不同尺寸规格的型材、12类定制冲压连接件，不仅备件库存压力大，

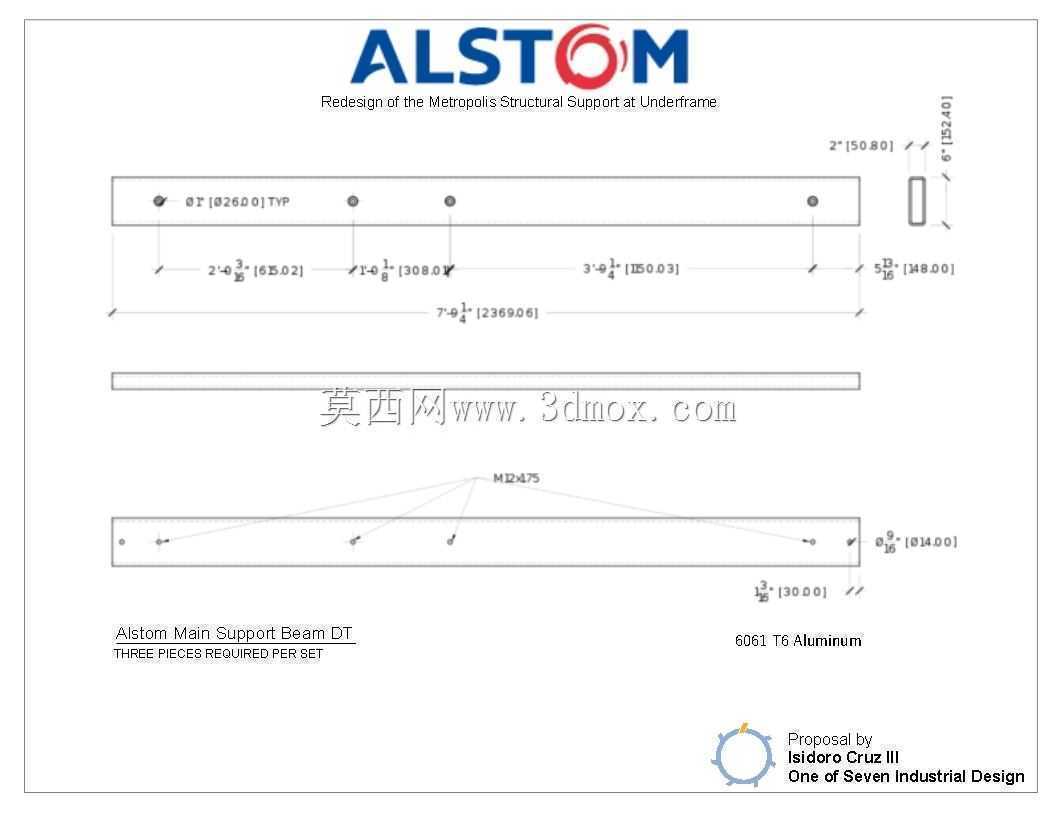

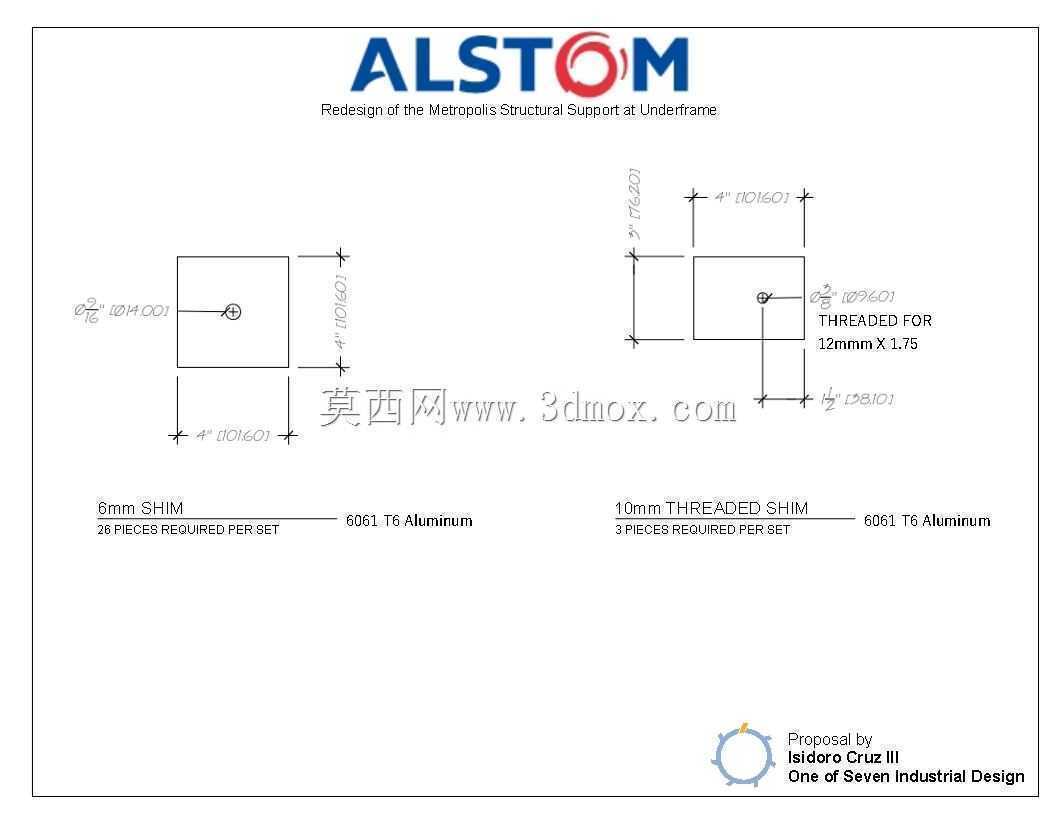

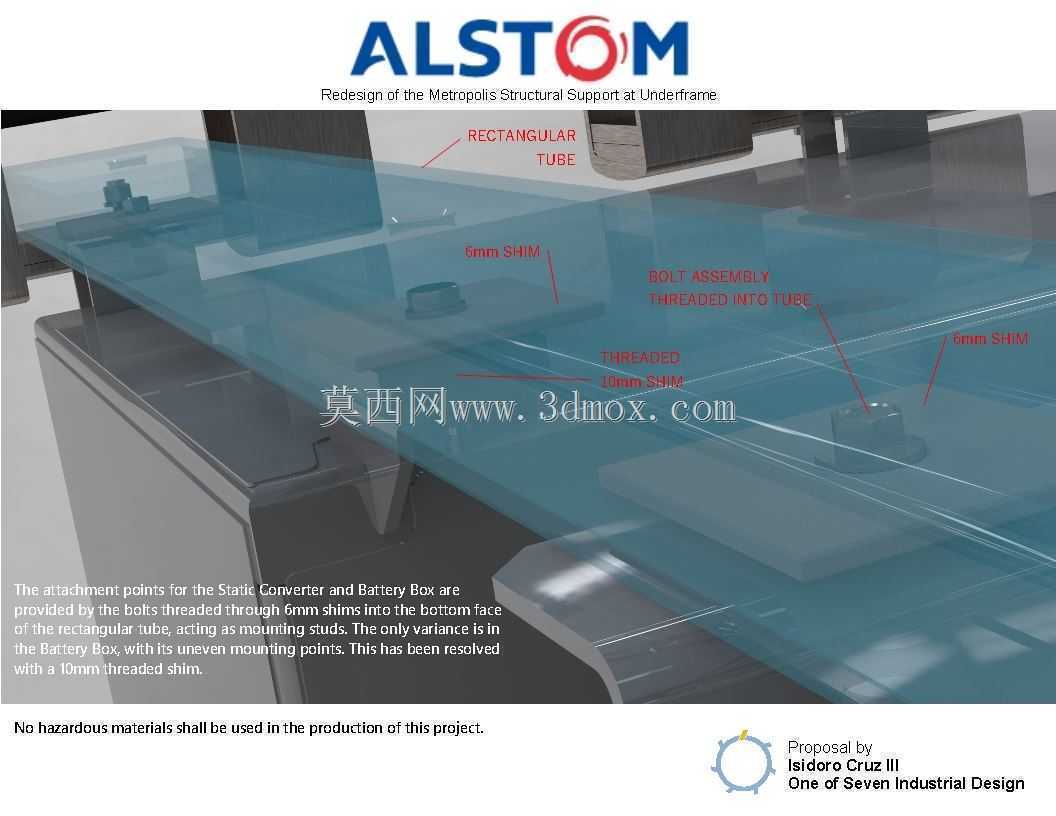

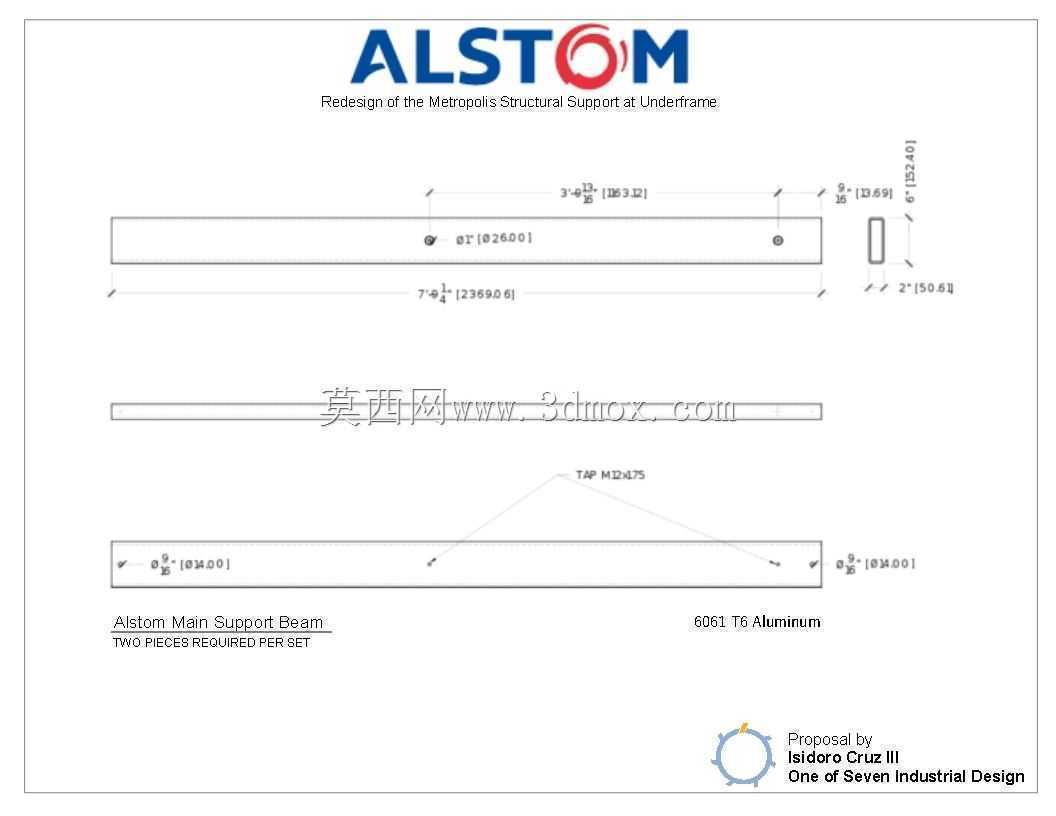

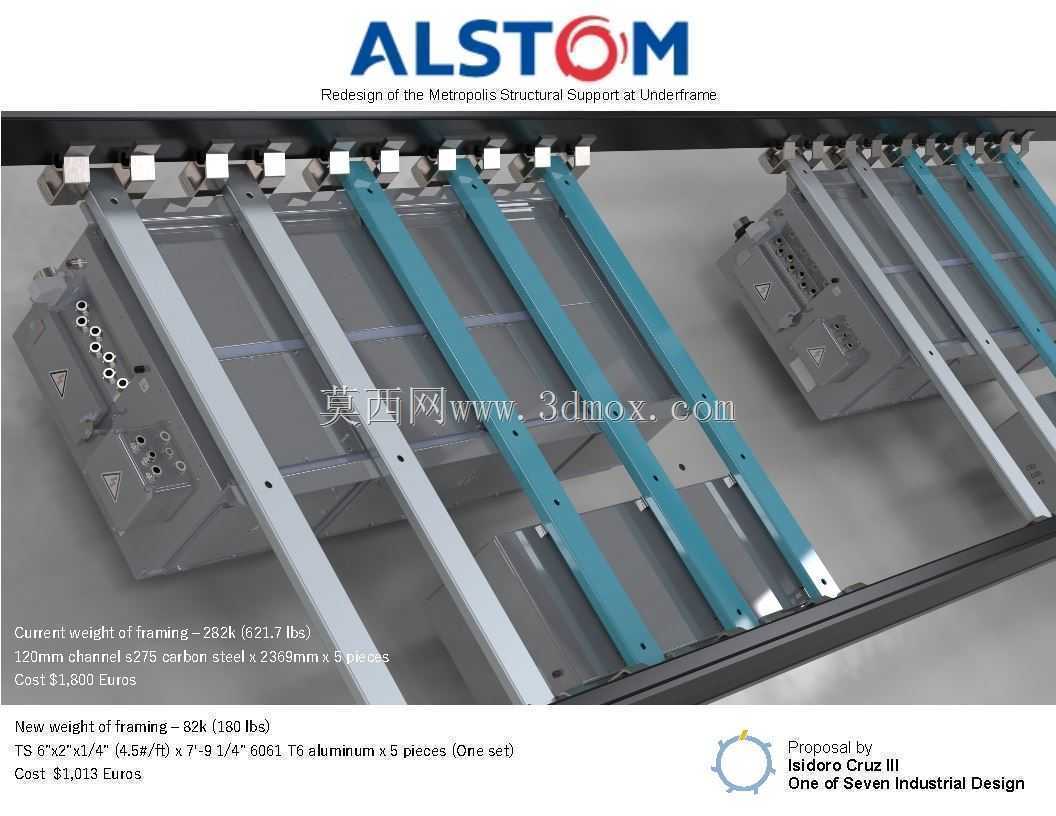

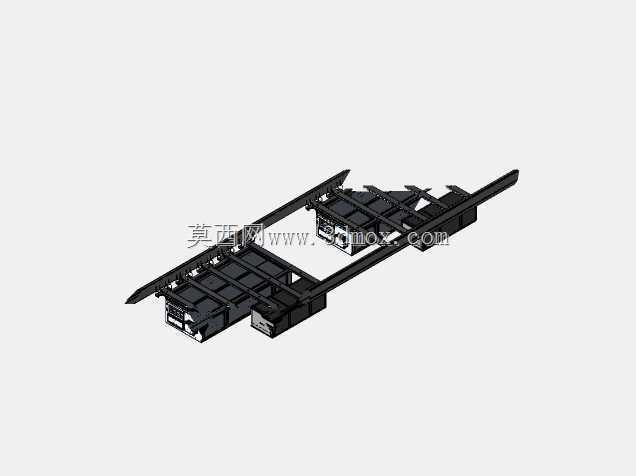

　　现场维修时一旦拿错配件就需要临时切割打磨，大幅延长了停运维保时长。本次优化设计首先从零件归一化入手，将原有的多规格支撑型材统一为同截面的铝型材，所有连接点位的安装孔位采用模块化排布，静态接触器、电池舱的连接点全部由螺栓穿装结构替代原有的焊接挂耳，安装公差预留范围从原设计的0.5mm提升至2mm，既可以抵消车体焊接总成的累计变形，也能让现场安装时无需额外修配即可完成对位。从结构受力逻辑来看，优化后的横向支撑采用变截面梁设计，在与底架边梁连接的两端位置做局部加厚处理，中间段通过拓扑优化去除非受力区域的材料，在保证整体抗扭刚度不低于原设计的前提下，单根支撑的重量降低18%，同时所有焊缝位置都避开了应力集中的转角区域，

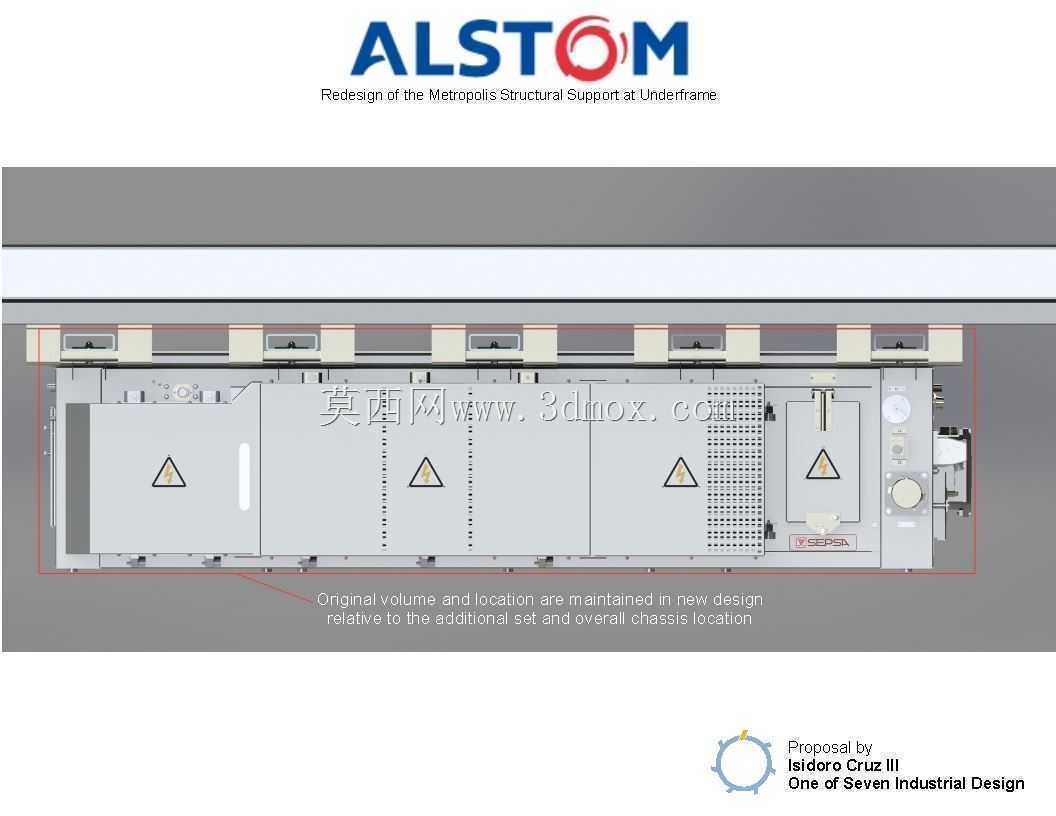

　　将原设计中容易出现疲劳裂纹的角接焊缝改为对接焊缝，焊后无需额外做矫形处理即可满足平面度要求。在生产制造环节，这套支撑结构完全适配常规的CNC机加工流程，所有安装孔位可一次装夹完成加工，无需定制专用工装夹具，手动水平冲床即可完成所有折边工序，不需要采购专用的成型模具，对于小批量的备件生产而言，制造成本相比原结构降低40%以上。从安装边界来看，该横向支撑的安装接口完全兼容原有底架的边梁连接点位，不需要对既有车体结构做任何改动即可直接替换，支撑下方预留的设备安装空间可兼容原有电池舱、静态接触器的所有挂载点位，不会干涉下方走行部的管线排布与检修操作空间，支撑表面的防腐处理采用与车体一致的粉末喷涂工艺，可满足隧道内高湿、

　　多粉尘环境下30年的使用寿命要求。在结构验证环节，设计阶段通过有限元仿真完成了12种极端工况的载荷校核，包括超员载荷下的垂向冲击、紧急制动时的纵向载荷、最大超偏载下的扭转载荷，所有点位的应力值均低于材料屈服强度的60%，疲劳寿命满足1000万次振动循环要求，样件试制完成后通过了1:1的台架静载试验与振动试验，未出现永久变形与焊缝开裂问题。
