带装饰纹理切割面瓶盖的玻璃香水瓶结构

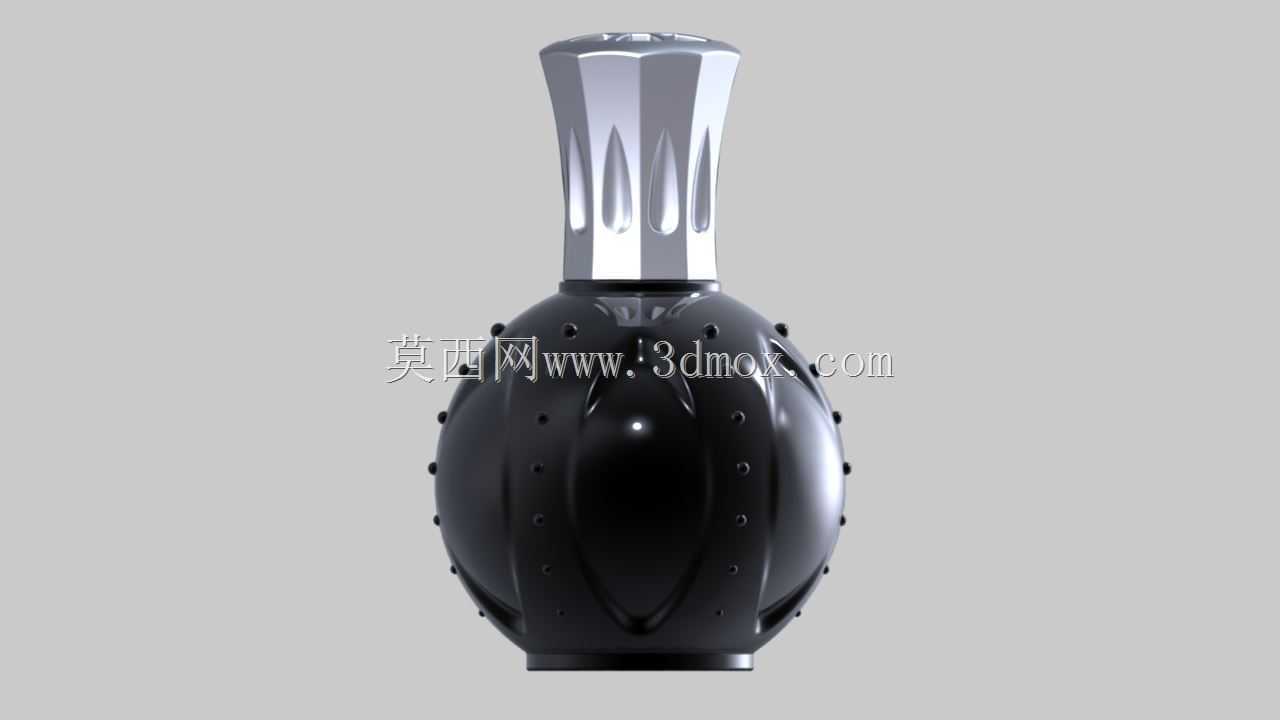

　　做日化包装结构设计快十二年，经手的玻璃类容器模型没有一百也有八十，这款带球面凸点纹理、多面切割瓶盖的香水瓶结构，是去年给珠三角一家日化代工厂做的定制方案里的核心件，当时客户提的需求很明确，要在现有通用卡口瓶的基础上做外观差异化，同时不能改动现有灌装线的适配尺寸，避免换产带来的设备调整成本。先从安装边界说，瓶身总高控制在120mm以内，最大球径78mm，底部做了8mm宽的平底承托结构，平面度公差控制在0.1mm，刚好适配现有灌装线的定位治具，不需要重新加工载具，瓶身颈部采用标准的15mm口径卡口，和现有灌装头、旋盖头的适配度能到98%以上，换产的时候只需要调整旋盖扭矩参数就行，不用更换整套执行端配件。

　　瓶身的球面凸点设计不是单纯为了好看，最早做手板的时候试过光面球形瓶，灌装后贴标的时候打滑率超过12%，工人手持喷码的时候也容易滑落，后来在球面上均匀布置了36个半径2mm的半球形凸点，凸点高出球面1.2mm，相邻凸点的中心距控制在10mm，刚好贴合成年人手指指腹的握持弧度，实测手持摩擦力比光面提升了47%，贴标、喷码、装箱环节的滑落率降到了0.3%以下，同时凸点的排布沿着球面等分线布置，不会出现脱模倒扣，玻璃吹制的时候模腔加工也方便，不会出现应力集中导致的冷爆问题。瓶盖部分用的是多面切割的棱面结构，总高38mm，和瓶身卡口的配合深度是12mm，内部做了3圈密封筋，过盈量控制在0.2mm，

　　不用额外加内塞就能达到香水类产品要求的密封泄漏率标准，常温下倒置72小时无渗漏，棱面切割的角度特意做了15度的斜度，一方面是视觉上有类似水晶切割的质感，提升产品的终端陈列辨识度，另一方面旋盖的时候手指接触的棱边有足够的摩擦力，不需要额外做滚花，减少了模具加工的工序，瓶盖顶部的多边形平面刚好可以做品牌logo的烫印或者激光打标，打标区域的平面度控制在0.05mm以内，不会出现打标深浅不一的问题。当时做结构校核的时候特意考虑了玻璃壁厚的均匀性，瓶身最薄处壁厚不小于2.5mm，凸点位置的壁厚和瓶身主体壁厚差不超过0.5mm，避免吹制的时候出现壁厚不均导致的强度问题，1.2米高度自由跌落至水泥地面的破损率控制在5%以内，

　　满足日化产品的运输包装要求。瓶身底部特意做了内凹0.8mm的底槽，避免玻璃吹制的时候底部出现合模线凸起，放置的时候不会出现晃动，同时底槽内部可以做批次号的模压标识，不需要后续额外喷码。实际应用场景里，这款结构除了用来装香水，调整颈部密封结构之后也可以用来装精华液、精油类的小容量日化产品，瓶身的凸点纹理可以根据品牌需求做不同的排布调整，比如改成品牌logo的点阵排布，不需要改动整体的外形尺寸和安装边界，就能快速衍生出不同的外观版本，适配不同客户的定制需求，整个建模过程里所有的曲面都是G2连续过渡，没有出现碎面或者尖角，导入模具加工软件的时候不需要额外补面，能直接生成刀路，减少了模具设计端的工作量，之前给客户交图的时候，模具厂那边反馈模腔拆分很顺畅，没有出现倒扣或者加工死角，试模的时候第一次打样的合格率就到了92%，比常规的异形瓶试模合格率高了近20个百分点。
