欧式鎏金卷草装饰构件三维设计

　　做装饰五金结构设计快十二年，这类卷草形装饰构件的建模逻辑和工业传动件完全是两个思路，不能硬套机械公差那套标准，得先把应用场景的边界摸透。这类构件最常出现在高端定制家具的柜门边角、实木楼梯的扶手起始端、欧式护墙板的拼缝收口位置，还有部分高端金属门的门头装饰区，不同安装位置对构件的厚度、背面安装结构要求差得很远。

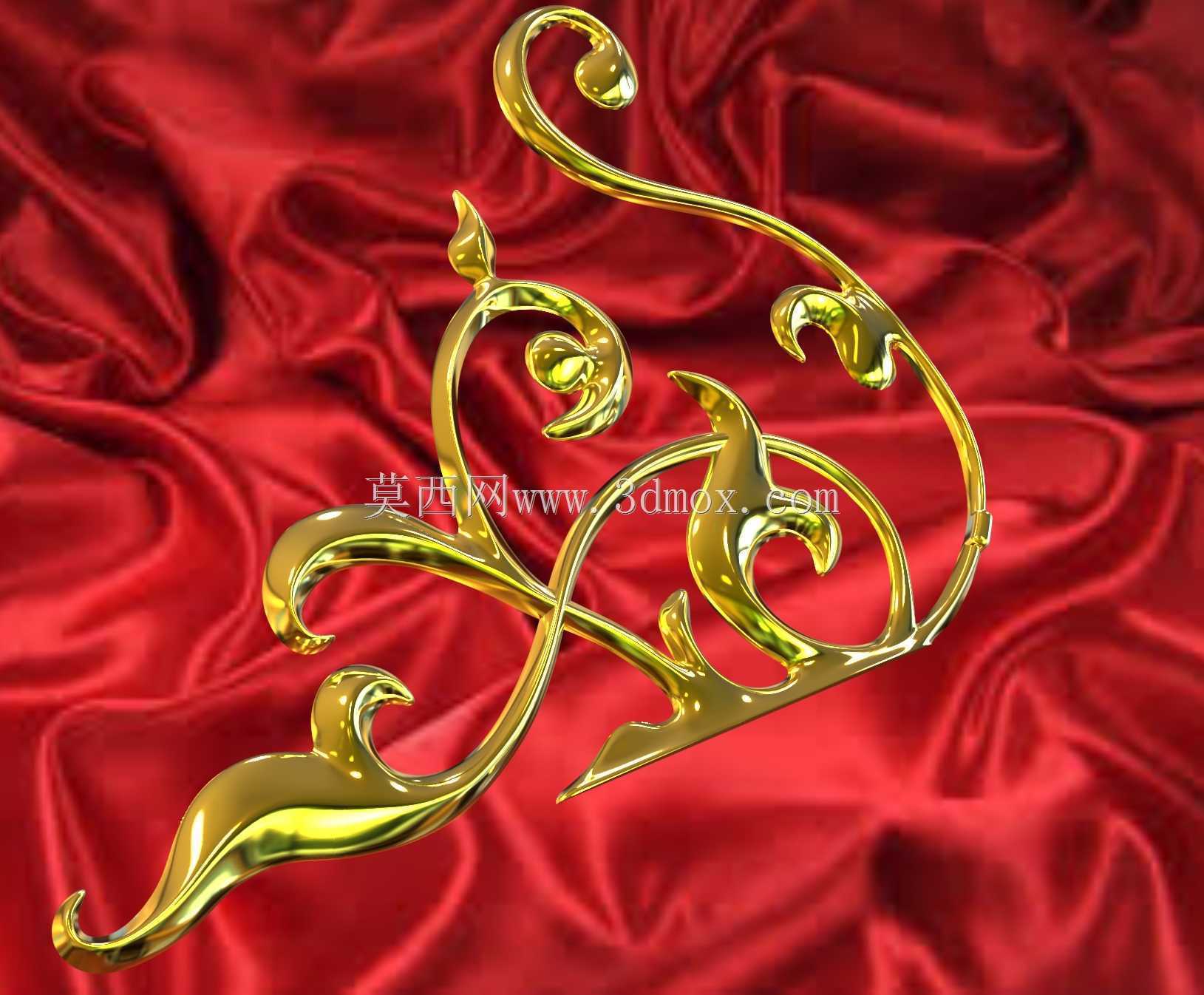

　　这次做的这个卷草造型，最早是给一个整木定制项目做的配套饰件，当时甲方要求安装在实木护墙板的阳角收口位置，所以建模初期先定了整体的外轮廓边界，横向最大延展宽度控制在180mm，纵向高度控制在120mm，整体最厚的凸起位置不超过22mm，这个厚度是反复和现场安装工核对过的——护墙板本身的基层厚度是18mm，加上木皮和油漆层总厚度20mm，饰件凸起2mm刚好能和漆面形成自然的层次差，不会因为突出太多积灰，也不会因为太平没有立体感。

　　建模的时候最先处理的不是表面的卷草曲线，而是背面的安装结构。很多新手做这类装饰件容易把背面做成平的，实际安装的时候根本贴不牢，因为护墙板的阳角不是绝对的90度，木工现场做的基层多少有1-2度的误差，所以我在背面留了3mm深度的安装沉槽，沉槽边缘做了1.5mm的倒角，安装的时候可以在沉槽里打中性硅酮结构胶，再配合两个直径2mm的隐形定位销，直接插进护墙板基层预钻的定位孔里，就算是有轻微的墙面不平整，胶层也能填充缝隙，不会出现翘边的问题。

　　表面的卷草曲线是整个设计的核心，不能用规则的圆弧拼接，那样做出来的造型会很生硬，没有手工锻打的金属质感。我在画曲线的时候特意把每一段卷涡的曲率都做了微调，最外侧的主卷草延伸段曲率半径从35mm逐步过渡到8mm，末端的小卷涡做了15度的向上翘角，这个角度是参考了传统铜艺雕花的光影效果定的——室内主光源一般从吊顶45度角照下来，15度的翘角刚好能在构件表面形成一道自然的高光边，不会因为角度太平反光太散，也不会因为角度太翘留下明显的阴影。

　　表面的鎏金效果不是简单的材质贴图，建模的时候就把金属层的厚度考虑进去了，整个构件的基体是2mm厚的锌合金压铸层，表面做0.18mm的真金电镀层，所以所有的曲面过渡位置都做了R0.3mm的圆角，没有尖锐的棱角，不然电镀的时候电流集中在尖角位置，会出现镀层过厚烧焦的问题，后期打磨也容易露底。之前有个同行做类似的构件，曲面转角留了R0.1mm的尖角，电镀回来一半的工件尖角位置都有毛刺，最后只能全部返工打磨，耽误了二十多天的工期。

　　不同应用场景下这个构件的结构还要做对应调整，如果是用在楼梯扶手的起始端，就要把背面的沉槽改成和扶手圆管匹配的弧面，弧面的曲率半径和扶手的外半径保持一致，还要在弧面位置预留M4的螺丝孔，用机丝从扶手内部锁死，不能用胶黏，因为楼梯扶手日常会被触碰，胶黏的结构时间长了容易脱落。如果是用在家具柜门的装饰位置，整体厚度要减到15mm，背面的定位销改成两个0.8mm的插脚，直接插进柜门的密度板基层里，安装的时候不用额外打孔，工厂批量组装的时候效率更高。

　　建模过程中还要考虑压铸生产的工艺性，所有的脱模斜度控制在1.5度，没有倒扣的结构，卷草之间的镂空位置最小宽度控制在6mm，不然压铸的时候铝液或者锌液流不进去，容易出现缺料的问题。之前试过把镂空位置做到4mm，打样的时候连续出现十多个工件缺料，后来把镂空宽度调到6mm，同时在模具上开了0.2mm的排气槽，压铸件的良品率直接从62%升到了97%。

　　很多人觉得这类装饰构件就是好看就行，实际在工程应用里，安装的便利性、长期使用的牢固度、生产的良品率，这些因素比造型好不好看更重要。比如这个构件的重量，我特意控制在120g以内，就算是用胶黏安装在护墙板上，也不会因为自重太大出现脱落的问题，如果重量超过180g，就必须加螺丝固定，会在表面留下螺丝孔，影响整体的美观度。还有边缘的处理，所有和安装基础接触的边缘都做了0.5mm的内凹倒角，安装的时候就算基础面有轻微的不平整，边缘也不会出现翘边的缝隙，后期做美缝处理的时候也更容易收边，不会留下难看的胶痕。

　　做这类装饰五金的三维设计，不能只盯着屏幕里的造型好不好看，要多跑现场，多和安装工、压铸厂的师傅、电镀厂的技术人员沟通，知道每个工艺环节的限制在哪里，知道现场安装会遇到什么问题，建出来的模型才不是只能看的花架子，是能真正落地生产、方便安装、长期使用不出问题的合格产品。就像这个卷草造型，前前后后改了七版，不是改表面的花纹，都是在调整背面的安装结构、曲面的脱模斜度、镀层的厚度预留这些看不见的位置，最后打样出来安装到现场，不管是光影效果还是安装的贴合度，都达到了最初的设计要求。
