在电子设备结构设计环节,PCB板上功率器件的热管理始终是决定整机寿命与运行稳定性的核心要素之一,这款适配PCB安装的鳍片式散热结构,正是针对中小功率板载功率器件的散热需求开发的结构方案。从实际应用场景来看,这类散热件广泛覆盖工业控制板卡、小功率驱动模块、消费类电子主板、通讯接口板等搭载贴片或直插功率元件的PCB场景,当板上MOS管、稳压芯片、功率电阻等元件的持续耗散功率在1-10W区间时,自然对流条件下的鳍片结构是兼顾成本、安装空间与散热效率的最优选择之一。

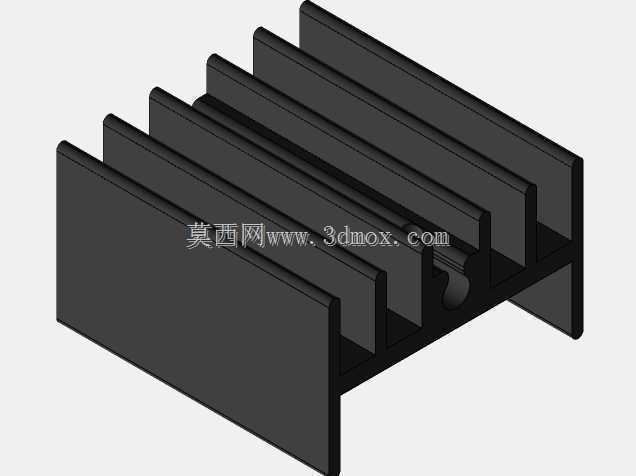

从功能特性层面看,这款散热件采用平行等距直鳍片布局,鳍片沿长度方向贯通无遮挡,能够最大化利用自然对流的烟囱效应,让冷热空气在鳍片间隙内形成顺畅的流通路径,无需额外搭配风扇即可满足常规工况下的散热需求,避免了主动散热带来的噪音、积灰与额外供电成本。散热件基底部分做了平整化处理,安装时可通过导热硅胶片或导热硅脂与板上发热元件表面紧密贴合,尽可能降低接触热阻,保证元件产生的热量能够快速传导至整个散热鳍片区域,再通过鳍片表面与空气的对流换热将热量散出。基底一侧预留的半圆槽结构,可适配板上常见的圆柱型元件或走线避让需求,避免安装时与板上其他元件产生干涉,这一细节设计能够减少结构工程师在选型时的二次修改工作量,适配更多常规PCB的布局场景。
在设计思路上,这款结构优先考虑了铝型材挤出工艺的成型可行性,所有鳍片的厚度、鳍片间距、拔模斜度都严格匹配挤出成型的工艺要求,无需后续二次机加工即可直接成型,能够有效控制批量生产的成本。鳍片厚度选择上兼顾了结构强度与导热效率,过薄的鳍片在挤出成型时容易出现变形、充型不全的问题,过厚则会增加材料成本且无法有效提升散热面积,当前的鳍片厚度参数在常规挤出工艺公差范围内能够保证成型良率,同时提供足够的散热表面积。整体结构无复杂曲面、无倒扣特征,所有截面沿挤出方向保持一致,既适合铝型材批量挤出生产,也能在三维建模过程中通过简单的拉伸特征快速完成建模,方便工程师根据实际PCB的安装空间调整整体长度,快速衍生出适配不同功率等级的同系列散热件。
从安装边界与尺寸适配角度看,这款散热件的基底宽度匹配常规TO系列封装、贴片功率封装的元件安装尺寸,安装时可通过背胶、卡扣或者PCB预留的安装孔位进行固定,整体高度控制在常规板卡元件的限高范围内,不会与设备外壳或上层板卡产生干涉。鳍片的间距设置充分考虑了自然对流的空气流通需求,间距过小会导致空气流动阻力增大,对流换热效率下降,间距过大则会在有限的体积内减少总散热面积,当前的间距参数经过热仿真验证,在常规室温、无强制通风的工况下,能够将发热元件的结温控制在器件允许的工作温度范围内。安装时需要注意散热件与PCB板上周边元件的安全距离,尤其是高压板卡场景下,需要保证散热件与周边裸露焊盘、走线之间满足电气间隙要求,这款结构的边缘做了小倒角处理,既能够避免安装时划伤操作人员或PCB板上的阻焊层,也能在一定程度上减少边缘的尖端放电风险。
对于结构设计从业者而言,这类标准型材散热结构的选型与适配是板级热设计的基础工作,建模过程中需要重点关注安装基准面的平面度公差、鳍片的成型公差,以及与板上元件的避让间隙,避免出现安装干涉、接触热阻过大等实际生产组装中常见的问题。在热仿真验证环节,可根据实际元件的耗散功率、环境温度参数,调整散热件的长度或鳍片数量,在满足散热要求的前提下尽可能压缩材料成本与安装空间,这也是板级散热结构设计中始终需要平衡的核心要点。
