复古蒸汽轮船外观结构三维设计

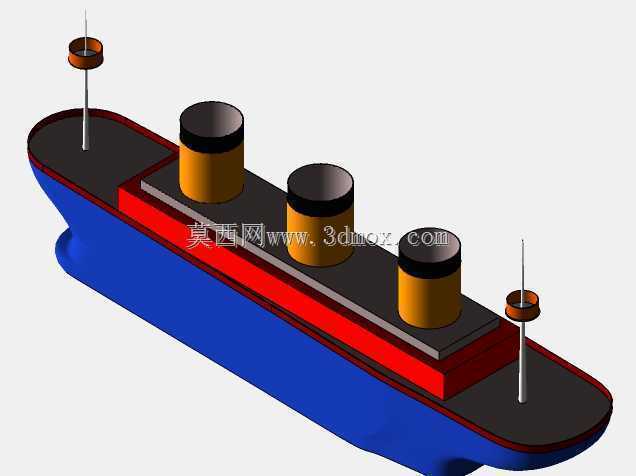

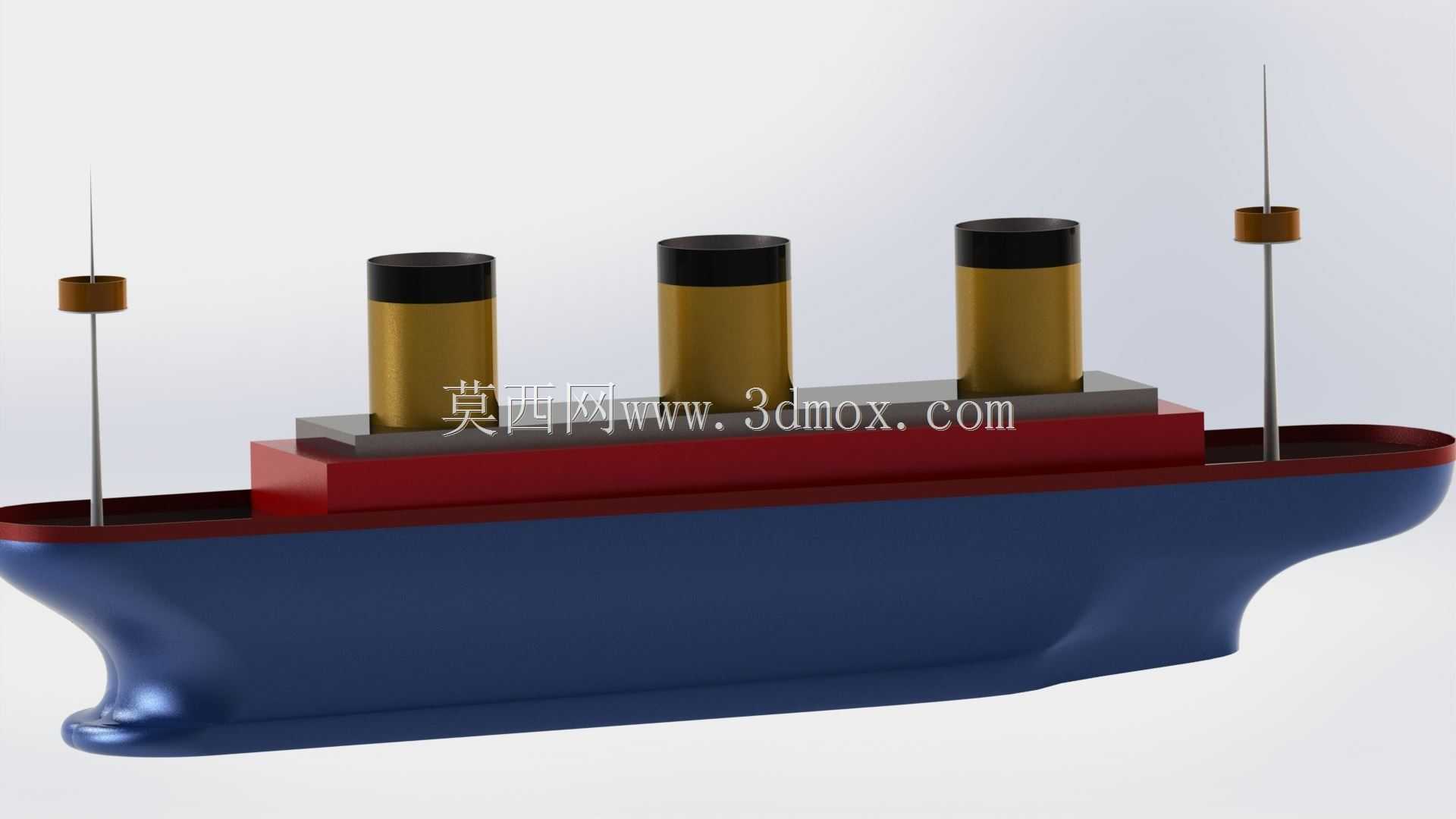

　　本次设计的复古蒸汽轮船外观模型，核心面向船舶科普展示、文创周边衍生、教学演示场景的结构参考需求，区别于工程实船的全参数生产级建模，该模型重点还原早期蒸汽明轮船的经典外观特征，同时兼顾三维结构的合理性，可直接用于渲染出图、3D打印手板制作、展陈场景搭建等用途。从实际应用场景来看，这类复古船型模型常被用于航运主题展馆的互动展项、航海类院校的入门教学教具、文旅IP衍生的实体周边开发，也可作为船舶外观设计初学者的参考案例，帮助理解早期蒸汽动力船舶的布局逻辑。

　　设计思路上，没有照搬某一艘特定历史船只的参数，而是提炼了跨大西洋蒸汽邮轮鼎盛时期的共性外观特征：船体采用经典的前倾式艏柱设计，艉部采用椭圆型艉结构，这种线型在早期蒸汽船中被广泛应用，既能够降低低速航行时的兴波阻力，也能给上层甲板留出更多的布置空间。船体主色采用深海蓝涂装，干舷部分搭配红色饰带，还原了当时商船常用的涂装逻辑——深色水线以下部分便于掩盖航行中附着的海洋生物污渍，红色干舷带能够清晰标识载重线位置，即便没有标注详细载重标尺，也能通过色带快速判断吃水状态。

　　上层结构的布局遵循早期蒸汽船的功能分区逻辑：三个立式烟筒沿船体中轴线等距布置，烟筒主体采用黄铜质感的饰面，顶部设置黑色烟罩，这种设计既符合当时燃煤锅炉排烟的实际需求，等距布置的烟筒也成为复古蒸汽船最具辨识度的视觉符号。前后桅杆保留了早期帆船过渡到蒸汽船的设计特征，桅杆上设置瞭望台结构，虽然在蒸汽动力普及后桅杆的风帆驱动功能逐步弱化，但瞭望台依旧承担着航行瞭望、信号旗悬挂的功能，模型中还原了桅杆上的信号索具细节，没有做过度简化，保证外观的还原度。

　　从外形尺寸与安装边界来看，模型采用1:200的缩放比例设计，船体总长度控制在620mm，型宽85mm，型深70mm，这个尺寸既能够保证3D打印时不需要额外拆分大件，普通桌面级FDM打印机的成型尺寸即可满足整船打印需求，也适配常规展示盒的内部安装空间，底部预留了3mm的标准安装孔位，可直接固定在亚克力展示底座上，不需要额外设计转接支架。船体内部做了适度的空腔处理，在保证外壳壁厚2mm的结构强度前提下，降低整体打印重量，同时空腔内可预留空间放置小型配重块，避免展示时出现重心不稳侧翻的问题。

　　功能特性层面，模型所有外观部件都做了拔模角度处理，外壳的所有曲面都采用G2连续过渡，没有尖锐的棱角，既符合真实船舶的曲面制造工艺，也能避免3D打印时出现支撑残留过多的问题，烟筒、桅杆、甲板上层建筑都采用分体式装配结构，打印完成后可通过定位卡槽直接拼接，不需要额外粘接即可固定，降低后期组装的难度。甲板部分的细节做了取舍，没有过度还原细碎的甲板舾装件，而是保留了锚机、系缆桩、舷墙的核心结构，既保证外观辨识度，也避免细小部件在打印或搬运过程中出现断裂损坏。

　　在结构合理性校验上，模型的重心位置经过调整，整体重心位于船体水线以下12mm处，即便作为浮体模型放置在水面展示，也能保证正浮状态，不会出现横倾或艏倾的问题。船体的线型经过光顺处理，所有曲面都经过曲率检查，没有出现曲面褶皱、法向反转的问题，导入各类渲染软件时不需要额外修复拓扑结构，可直接赋予材质进行渲染输出。对于需要做二次开发的使用者，模型的分层结构清晰，船体、上层建筑、桅杆、烟筒都分图层管理，可单独提取部件进行修改，比如调整烟筒数量、修改甲板布局，都不需要重新构建整体船体曲面。

　　不同于现代货船或客船的功能性设计，这类复古蒸汽船的设计核心是平衡外观还原度与结构实用性，既不能为了追求细节导致模型结构过于脆弱，也不能为了加工便利过度简化丢失经典船型的识别特征，在建模过程中特意对易损坏的桅杆、舷边栏杆部件做了加粗处理，在不影响视觉比例的前提下，将部件直径从真实比例的0.3mm调整到1mm，保证日常展示搬运时的结构强度。船体的水线位置做了清晰的分界棱，方便后期涂装时区分水线上下的不同颜色，不需要额外做遮盖标记，降低后期手工涂装的难度。
