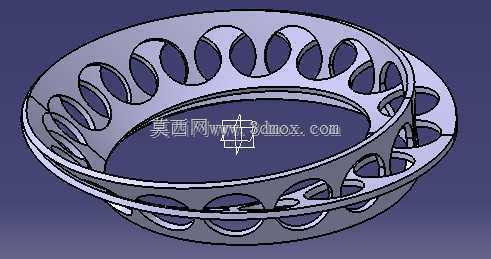

镂空环形保持架结构三维设计

　　该环形镂空构件属于滚动支承系统中的核心配套零件，主要作用是在回转类支承组件中均匀分隔滚动体，避免相邻滚动体在运转过程中发生直接接触摩擦，降低整套支承运转时的摩擦阻力与温升，同时引导滚动体在滚道内保持正确的运动轨迹，提升整套回转机构的运转稳定性与使用寿命。在实际工程应用场景中，这类结构常配套于精密回转工作台、中小型回转支承、高端轴承组件以及需要低阻力连续回转的轻工机械、输送线回转工位中，适配中等载荷、中低转速的连续回转工况，部分同结构改型也可用于装饰性透光环形构件、流体均布环等非传动场景。

　　从结构设计思路来看，整体采用对称式环形基体设计，内外圈设置等厚度的环形连接边，保证构件整体的结构刚度，避免安装或运转过程中出现径向变形导致滚动体卡滞。周向均匀排布的椭圆型镂空窗孔是核心功能结构，每个窗孔的轮廓尺寸根据配套滚动体的直径做适配设计，窗孔边缘做圆弧过渡处理，消除应力集中点，同时减少与滚动体的接触摩擦面积；窗孔之间的连接筋采用等宽设计，保证周向各位置的结构强度一致，避免运转过程中因受力不均出现局部断裂或磨损不均的问题。上下两层环形边之间采用锥度过渡设计，既可以适配带锥度的滚道安装场景，也能在装配过程中起到导向作用，降低装配对位的难度，同时减少构件整体的材料用量，降低转动惯量，更适配高速回转的使用需求。

　　从安装边界与尺寸适配角度来看，该构件的径向尺寸需要严格匹配对应支承的内外滚道间隙，外径与外圈滚道的单边间隙控制在0.1-0.3mm区间，内径与内圈滚道的单边间隙控制在0.1-0.25mm区间，保证运转过程中不会出现径向窜动，同时预留足够的热膨胀余量，避免温升后出现卡滞。轴向尺寸需要匹配滚动体的直径与滚道的深度，安装后保持架的轴向窜动量控制在0.2mm以内，避免运转过程中出现轴向窜动撞击滚道挡边。周向窗孔的数量根据配套滚动体的数量做一一对应设计，相邻窗孔的中心夹角误差控制在±0.1°以内，保证滚动体在周向均匀分布，载荷能够均匀传递到每个滚动体上，避免局部载荷过大导致滚动体或滚道出现点蚀损坏。

　　在实际选型与结构校验过程中，需要重点关注连接筋的最小截面强度，根据支承的额定载荷计算运转过程中保持架受到的拖拽力与冲击力，确保连接筋的抗弯、抗剪强度满足3倍以上的安全系数，避免重载启停或冲击载荷下出现保持架断裂的故障。窗孔与滚动体的接触位置需要做光滑处理，表面粗糙度控制在Ra1.6以下，减少接触过程中的磨损，同时可以根据使用工况选择不同的材质，常规工况下采用工程尼龙注塑成型可满足低噪音、自润滑的使用需求，重载或高温工况下可采用铜合金或合金钢切削加工后做表面硬化处理，提升构件的耐磨性能与结构强度。装配过程中需要注意保持架的安装方向，锥度较大的一侧对应滚道的装入侧，避免装反后出现滚动体卡滞、运转阻力过大的问题，装配后需要手动转动支承组件，检查每个滚动体是否能在窗孔内自由转动，无卡滞、异响问题后方可完成装配。
