三位欧式排插结构设计方案

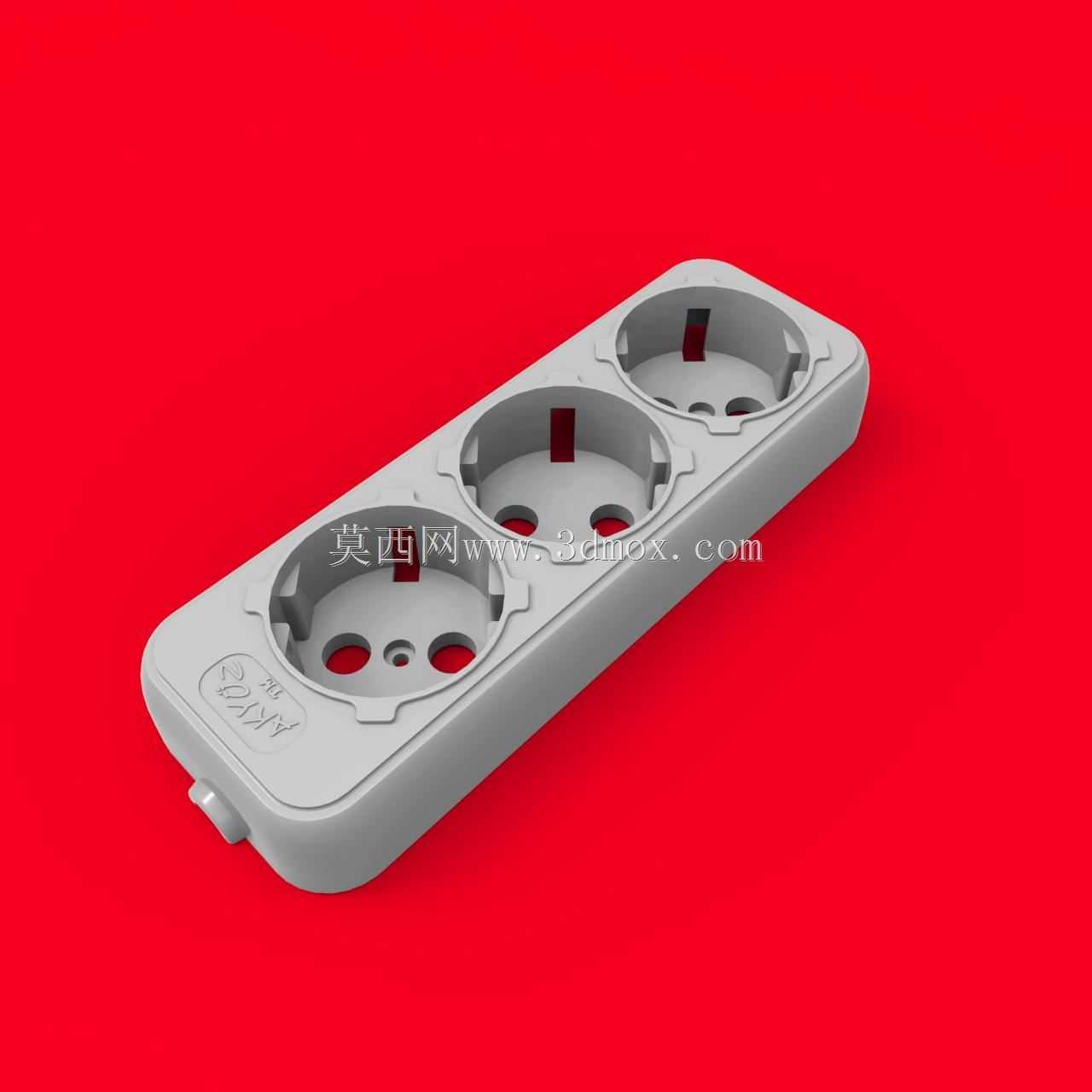

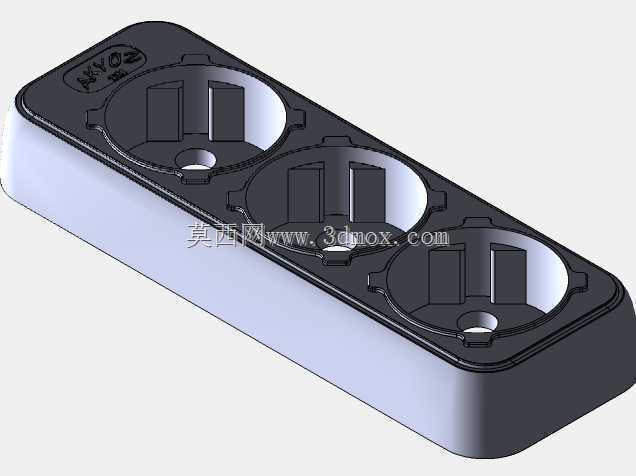

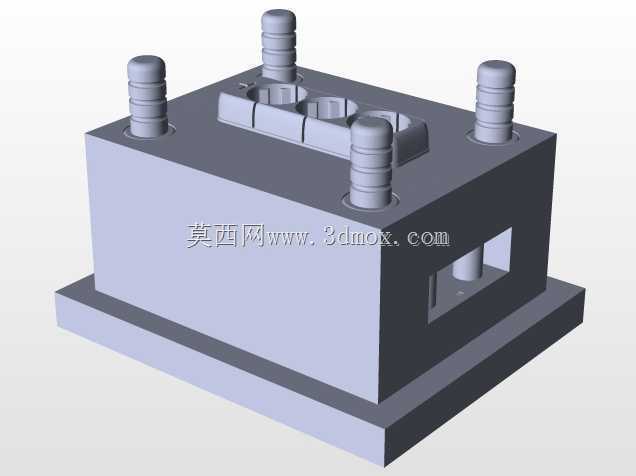

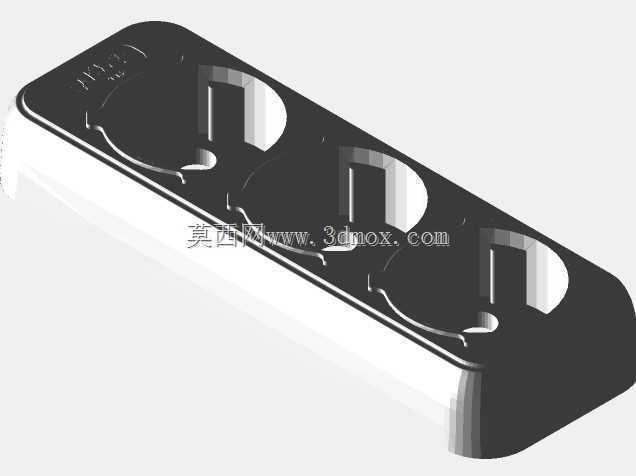

　　这款三位接插排插的设计，首先要匹配民用及商用场景下多设备同时取电的核心需求，常见于办公桌面工位、家庭墙面取电延伸、小型设备测试台等场景，解决单一墙插接口数量不足、取电位置受限的实际问题。整体壳体采用一体化注塑成型的结构思路，外壳边缘做了R2.5的圆角过渡，既避免注塑件尖角处的应力集中问题，也能减少日常使用中磕碰带来的壳体开裂风险，同时避免尖锐边角划伤使用者。三个接插工位沿壳体长度方向等距排布，相邻插孔中心间距预留了42mm的空间，这个尺寸是经过反复校核的——常规大尺寸电源适配器的外壳宽度普遍在38mm以内，预留的间隙可以保证三个工位同时使用时，相邻插头不会出现互相干涉、挤占空间的情况，不会出现插了一个适配器就挡住旁边插孔的常见问题。

　　壳体底部设置了隐藏式挂装孔位，既可以平放在桌面、台面使用，也可以通过螺丝挂装在墙面、设备侧板上，适配不同的安装场景，挂装孔采用沉台设计，挂装后螺丝头部不会突出壳体表面，避免平置时出现壳体晃动、放置不稳的问题。接插模块的内部结构采用统一的铜件嵌装槽设计，每个工位的火零地接插铜片都有独立的定位卡槽，装配时铜件直接卡入壳体预设的卡槽内，不需要额外打胶固定，既可以提升装配效率，也能避免长期使用后胶层老化导致铜件移位、接插接触不良的问题。铜件的接触弹片采用弧形抱合结构，插头插入时弹片的弹性变形量控制在0.8mm，既可以保证足够的接插抱紧力，避免插头受轻微拉扯就脱落，也不会因为抱紧力过大导致插头插拔阻力过高，使用体验不佳。

　　壳体的进线端设置了防弯折的线卡结构，电源线进入壳体的位置做了锥形的过渡护线套，线缆弯曲时应力会分散在护线套的锥面上，避免线缆在进线口位置反复弯折导致铜芯断裂，提升产品的使用寿命。壳体上盖和下盖的连接采用卡扣加螺丝的双重固定方式，壳体内部沿边缘设置了6组均匀分布的卡扣，装配时先通过卡扣实现上下盖的预定位，再在壳体进线端的位置打两颗自攻螺丝锁紧，既可以保证壳体接缝的均匀度，也能避免长期使用后卡扣松脱导致壳体开裂。每个插孔位置都设置了独立的安全保护门结构，保护门采用单插抵死的设计，只有当火零插头同时插入时，保护门才会被同步顶开，单极插入时保护门会被侧边的挡块锁死，避免儿童误触单极金属件导致触电风险，保护门的弹簧采用304不锈钢材质，

　　长期使用不会出现锈蚀、弹力衰减的问题。壳体表面采用细晒纹的表面处理，既可以避免日常使用中留下明显的指纹、划痕，也能提升壳体的握持摩擦力，插拔插头时不容易打滑。整体壳体的长度控制在185mm，宽度72mm，壳体厚度32mm，这个尺寸比例既保证了内部有足够的空间排布铜件和走线，也不会因为体积过大占用过多的桌面空间，平置时的重心在壳体几何中心位置，插拔插头时不会出现壳体翘起的问题。在结构校核阶段，针对壳体的抗冲击性能做了对应的结构加强，壳体内部铜件安装位的下方设置了十字形的加强筋，既可以提升壳体的整体刚性，避免壳体受挤压出现变形，也能减少注塑成型时的壳体缩水问题，保证壳体表面的外观质量。接插铜件的厚度选用0.6mm的锡磷青铜带，冲压成型后做镀镍处理，既保证铜件的导电性能，也能提升铜件的抗氧化能力，长期使用不会出现铜锈导致接触电阻变大、接插发热的问题。
