带锁紧结构的滚子类旋转支承零件

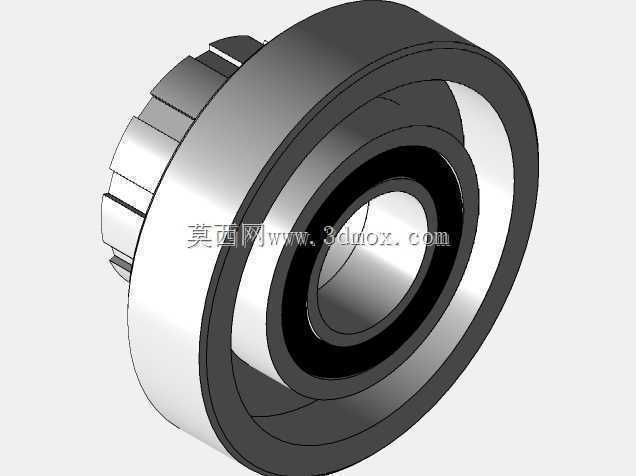

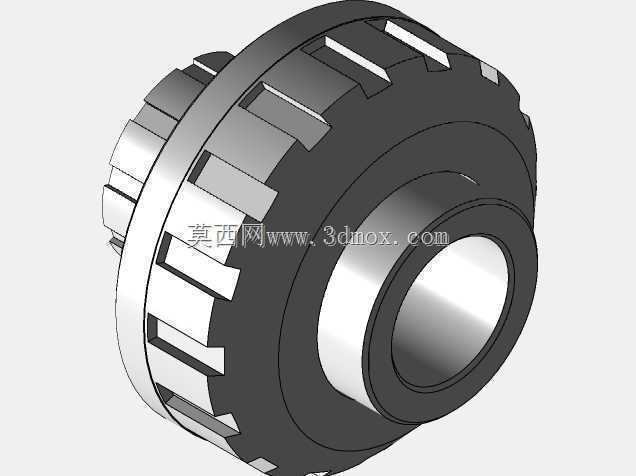

　　日常做非标设备传动结构选型时，这类带侧部锁紧齿的回转支承类零件，往往用在需要中等载荷、同时要限制内圈相对外圈轴向窜动的工位，比如轻工包装线的导辊安装座、小型输送线的从动轮支承、工装夹具的旋转定位端，都能见到这类结构的身影。不同于标准深沟球轴承靠端盖或者卡簧做轴向限位，这个零件把锁紧结构直接集成在了内圈的伸出端，侧部加工的多道均匀分布的齿槽，能和配套的锁紧螺母咬合，安装时不需要额外加工卡簧槽或者端盖安装位，能有效压缩安装空间，在布局紧凑的小型设备里优势很明显。从结构设计逻辑来看，这个零件的主体采用双层滚道结构，内外圈之间预留的滚动体安装腔，能适配圆柱滚子或者钢球作为滚动体，相比同尺寸的滑动轴套，运转时的摩擦阻力更低，

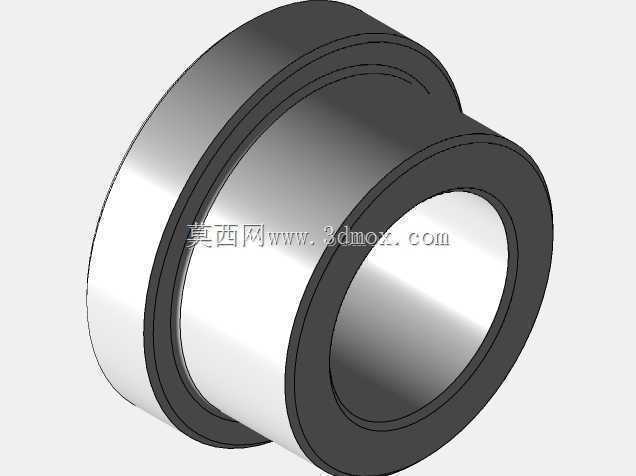

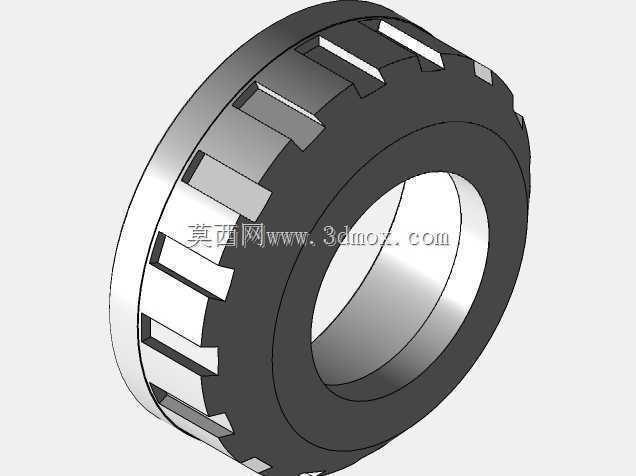

　　长期高速回转下的温升也更小，适合连续运转的工位。内圈的锁紧齿采用等距分布设计，齿形做了倒角过渡，既方便锁紧螺母的旋入对位，也能避免应力集中在齿根位置，承受轴向预紧力的时候不容易出现齿部崩裂的问题。外圈的外圆柱面做了高精度的公差设计，安装时可以直接压入设备的安装座孔内，不需要额外的定位销或者紧定螺钉做周向固定，压装后靠过盈配合就能实现外圈的完全固定，不会随内圈同步转动。内圈的内孔同样做了适配常用轴径的公差带，和传动轴配合时，既能保证周向的传动精度，也方便装配时的轴向推入，不会出现卡滞问题。从安装边界来看，这个零件的轴向总厚度控制得比较紧凑，外圈的最大外径和内圈的锁紧端外径做了阶梯差设计，安装时安装座只需要加工对应尺寸的沉孔，

　　就能实现零件的轴向定位，不需要额外设计轴向限位结构，能减少安装座的加工工序。滚道的位置做了居中设计，承受径向载荷的时候，滚动体的受力均匀分布在整个滚道面上，不会出现偏载导致的局部磨损加剧问题，能有效提升零件的使用寿命。侧部的锁紧结构在预紧时，能通过锁紧螺母的旋入深度调整滚动体的预紧间隙，既可以用在对回转精度要求高的定位工位，消除回转间隙，也可以用在普通传动工位，适当放大间隙降低运转阻力，适配不同的工况需求。在实际建模过程中，这类零件的建模重点在于滚道的曲面精度和锁紧齿的均匀分布，滚道的曲率需要和配套滚动体的曲率匹配，避免出现点接触或者线接触不符合设计要求的问题，锁紧齿的阵列需要保证周向等分误差在允许范围内，

　　否则锁紧螺母旋入时会出现卡滞，预紧力也无法均匀分布。另外，零件的所有锐边都做了微小的倒角处理，既避免装配时划伤操作人员，也能去除加工时产生的毛刺，保证装配精度。在做设备维护时，这类集成锁紧结构的支承零件拆卸也更方便，只需要松开配套的锁紧螺母，就能将内圈连同轴一起从外圈中抽出，不需要额外拆卸端盖或者卡簧，能缩短设备的维护停机时间，在连续生产的产线设备中，这种维护便利性的设计往往能带来不小的实际价值。
