PHS杆端关节轴承三维结构设计

　　在工程机械、自动化生产线、航空航天地面设备以及各类需要多自由度铰接传动的机构中，杆端关节轴承是承担径向、轴向联合载荷，同时补偿轴系偏转角度误差的核心连接部件，PHS系列杆端轴承作为内螺纹组装型杆端关节轴承的典型代表，广泛应用于操纵连杆机构、液压油缸铰接端、减震支撑连接位、自动化设备摆臂传动节点等场景，能够在存在安装同轴度误差、运行中产生角度摆动的工况下保持稳定的传力性能，避免刚性连接带来的应力集中问题。

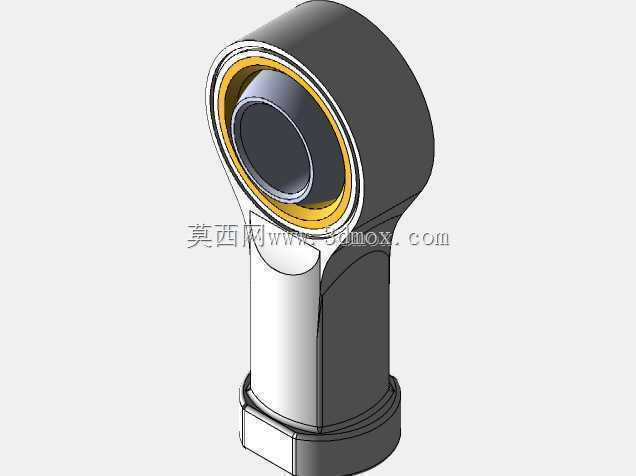

　　从结构设计逻辑来看，该款杆端轴承采用杆体与外圈一体化的锻压成型结构，杆部加工有标准内螺纹，用于与配套的调节螺杆或活塞杆端直接连接，省去了额外的连接转接件，大幅压缩了铰接节点的安装空间。轴承外圈与内圈之间采用带自润滑衬层的滑动摩擦副，内圈为淬硬轴承钢精加工而成，外球面粗糙度控制在Ra0.8以下，与外圈的内球面形成高精度球面配合，可实现最大15度左右的倾斜偏转角度，能够适应机构运行过程中多方向的角度偏移，不会因为轴系不对中产生卡滞或额外的附加载荷。

　　设计过程中首先需要明确安装边界的约束条件：杆端的内螺纹规格需要匹配对应传动杆的螺纹公差，保证螺纹旋合长度不小于螺纹公称直径的1.2倍，避免螺纹连接受拉脱力失效；轴承内圈的内孔尺寸与配套销轴采用H7/h6的间隙配合，销轴安装后需要配置对应的挡圈或锁紧结构，防止内圈从销轴上窜动脱出；轴承整体的外形轮廓需要避让周边的结构件，当内圈偏转至最大角度时，杆体的端面不能与相邻的安装座产生运动干涉，因此建模过程中需要做全角度的运动干涉检查，模拟极限摆角下的空间位置关系。

　　从功能特性上看，该结构的杆端轴承相比普通向心轴承，核心优势在于不需要严格的安装对中，能够在铰接点存在一定角度偏差的工况下正常工作，同时杆端自带的螺纹结构可以方便地调节连杆的总长度，在操纵机构的行程调试、传动连杆的间隙补偿环节中，只需要旋转杆端轴承即可微调连接长度，不需要额外加工调节垫片。自润滑衬层的设计省去了定期加注润滑脂的维护工序，衬层通常采用聚四氟乙烯复合材料，具备低摩擦系数、高耐磨性能，在低速摆动的工况下使用寿命远高于普通铜套滑动连接，同时能够承受一定的冲击载荷，适合工程机械这类工况负载波动较大的应用场景。

　　建模过程中需要重点关注几个配合面的精度控制：内圈外球面与外圈内球面的配合间隙需要控制在0.02-0.05mm之间，间隙过大会导致铰接点传动旷量，影响机构的定位精度，间隙过小则会导致摆动阻力过大，甚至在温度变化产生热胀冷缩时出现卡滞；杆部的螺纹轴线需要与轴承内圈的球面中心保持严格的同轴度，同轴度误差控制在0.1mm以内，否则会导致螺纹连接承受额外的弯曲力矩，长期运行下容易出现杆部断裂失效；轴承外圈与杆体的过渡位置需要设计足够的圆角过渡，避免应力集中，因为该位置是承受弯曲载荷的危险截面，圆角半径过小会导致应力集中系数大幅提升，在冲击载荷下容易从过渡位置断裂。

　　在实际选型应用中，需要根据铰接点的最大工作载荷、摆动频率、最大偏转角度来确定具体的型号规格，同时要考虑安装空间的限制，当安装空间狭小时，需要核对轴承的最大外圆尺寸、杆部长度是否满足安装要求，避免出现安装后无法装配的问题。对于存在腐蚀环境的应用场景，还可以对杆体和内圈做表面镀锌或镀镍处理，提升部件的防锈能力，延长户外工况下的使用寿命。
