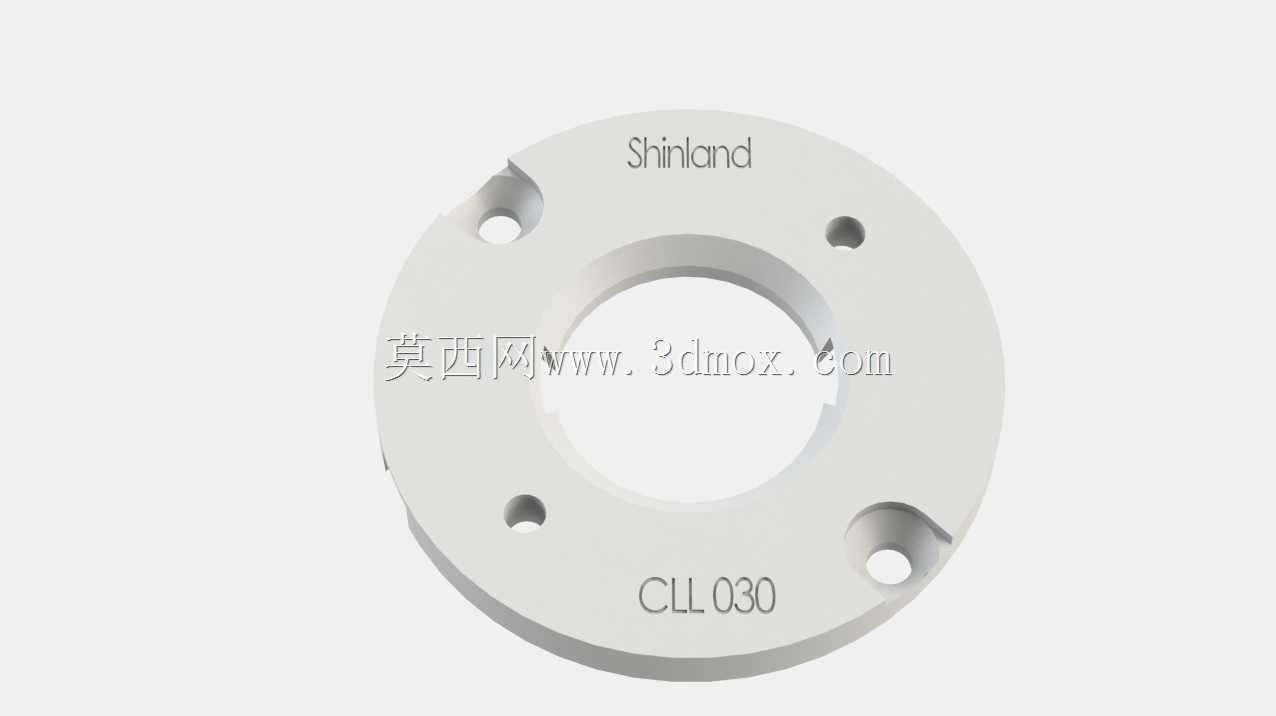

Shinland型COB光源固定安装支架

　　这款环形结构的固定件主要服务于商用照明领域的COB光源装配环节，常见于轨道射灯、嵌入式筒灯、高天棚工矿灯的光源模组定位工序，是连接散热壳体与COB发光芯片的核心衔接零件。从实际装配逻辑来看，该零件的核心作用是为COB灯珠提供精准的定位基准，同时保证发光面与光学透镜的同轴度，避免出现光斑偏移、配光曲线变形的问题，在照明产品的整灯装配流程中，属于直接影响光学性能的关键结构件。

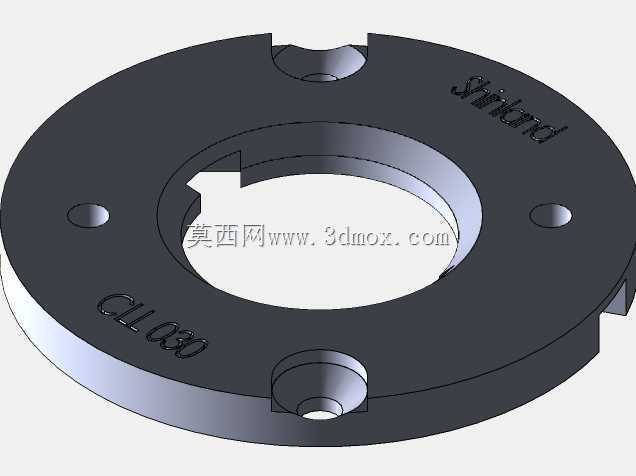

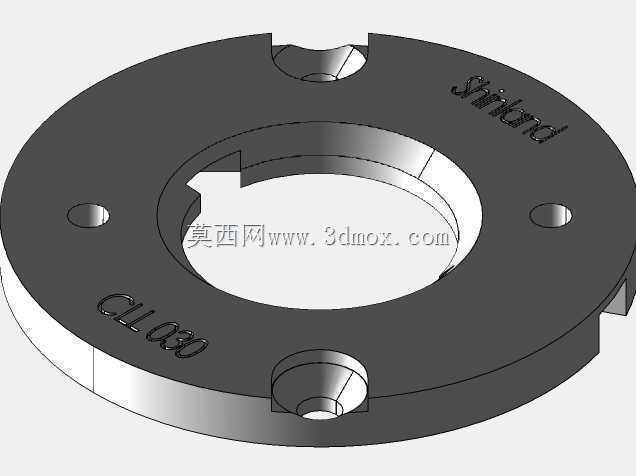

　　设计层面优先考虑了装配兼容性与定位可靠性，整体采用圆盘式环形结构，中心大尺寸通孔为COB芯片的发光区域预留出完整通光路径，避免结构件遮挡光线造成光损。盘面分布的多组安装孔做了差异化设计，其中两组带沉台的通孔用于穿设固定螺丝，将支架整体锁紧在灯具散热基座上，沉台结构可以保证螺丝锁紧后端面不突出，避免后续装配透镜时出现干涉；剩余的小孔为定位销孔，装配时先通过销孔与散热基座上的定位柱配合完成预定位，再锁付螺丝，能将整组零件的同轴度误差控制在0.1mm以内，完全满足COB光源的配光精度要求。盘面刻印的标识区域做了微凹处理，不会因为标识凸起影响零件的平面贴合度，保证支架与散热面之间可以紧密贴合，降低接触热阻，辅助COB芯片工作时的热量传导。

　　从安装边界来看，该零件的外径尺寸适配常规30mm规格COB光源的安装圈径，中心通孔直径匹配对应规格COB芯片的发光面尺寸，整体厚度控制在较薄的区间，不会额外占用灯具内部的轴向装配空间，对于内部空间紧凑的超薄型筒灯、射灯产品适配性较好。零件的两个端面都做了平面度处理，与散热基座接触的端面粗糙度要求较高，保证接触面积最大化，提升热传导效率；与COB灯珠接触的端面做了倒角处理，避免锐边刮伤COB基板的绝缘层，造成短路风险。

　　在实际选型应用中，该支架可以适配同安装孔位的多品牌COB光源，不需要针对单一品牌光源单独开模，能有效降低照明厂商的物料种类，提升装配环节的物料通用性。装配过程中不需要额外的定制工装，普通的十字螺丝刀即可完成锁付，定位销的预定位设计也能降低流水线工人的装配对位难度，减少因对位偏差造成的不良品率。零件的材质选型一般采用导热性能较好的金属材质，既可以保证结构强度，长期在灯具内部的高温环境下工作不会出现形变，也能辅助传导COB芯片工作时产生的热量，避免光源局部过热造成光衰过快的问题。

　　结构细节上，安装孔的位置分布做了不对称设计，能起到防呆作用，避免工人装配时将支架装反，导致光源接线位置与驱动出线口错位，减少装配返工率。环形的外圆边缘做了小圆角处理，搬运和装配过程中不会划伤工人的手部，也不会刮破灯具内部的导线绝缘层，提升整灯的装配安全性。
