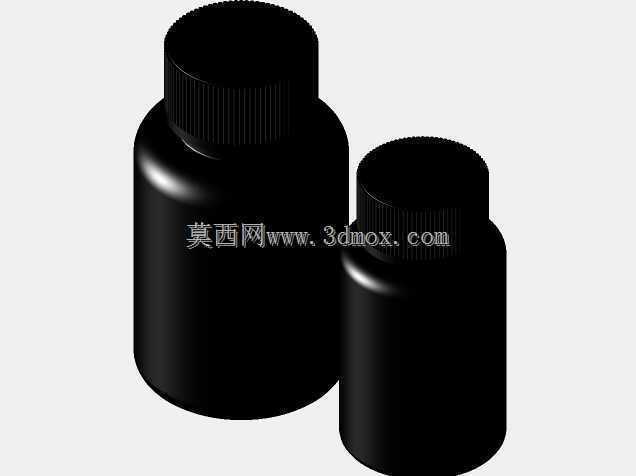

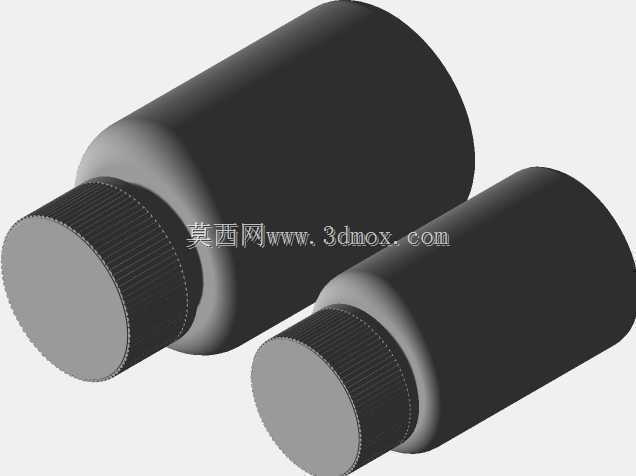

带密封旋盖的圆柱型药剂存储瓶结构

　　日常做医药包装线配套工装设计时，这类带旋盖的圆柱存储瓶是接触频次极高的工件，不管是做理瓶机构的卡瓶位参数校核、旋盖头的扭矩匹配，还是灌装工位的定位治具设计，都需要精准的三维结构作为设计基准，避免后续加工装配出现卡滞、错位的问题。从实际应用场景来看，这类瓶型主要适配口服固体制剂的分装场景，比如片剂、胶囊类产品的内包装，也可用于小剂量粉剂、颗粒类样品的密封存储，在医药生产、日化小样分装、实验室试剂存储领域都有广泛的适配性。

　　从结构设计逻辑来看，瓶身采用等直径圆柱构型，首先是为了适配理瓶机的输送轨道，圆柱面在输送过程中不会出现定向卡滞，不管是皮带输送还是螺杆分瓶，等径结构都能保证输送节拍稳定，不会因为瓶身截面变化出现倒瓶、挤瓶的问题。瓶身与瓶盖衔接的位置做了微小的锥度过渡，这个细节是为了让旋盖头在下行抓取瓶盖时，能顺利引导瓶盖对准瓶口螺纹，减少旋盖过程中的歪盖、滑牙概率，很多新手建模时容易忽略这个过渡段，做出来的模型导入旋盖机仿真时，经常出现瓶盖对位失败的报错。

　　瓶盖部分采用周向滚花设计，滚花的齿距、齿深都经过实际生产验证，不管是自动化生产线的旋盖轮摩擦带动，还是终端用户手动旋开，都能提供足够的摩擦力，不会出现打滑的情况。瓶盖内部的密封结构做了内凹的密封环设计，旋紧后密封环会紧贴瓶口的上端面，形成线密封结构，相比平面密封的结构，线密封的比压更大，能更好地阻隔外界水汽、灰尘进入瓶内，保证内部存储物的稳定性，这个密封结构的尺寸公差需要严格控制，过盈量太大会导致旋盖扭矩超标，生产线旋盖头过载报警，过盈量太小则会出现密封失效，存储过程中出现受潮、漏粉的问题。

　　从安装与适配边界来看，瓶身的总高度、瓶身直径、瓶口螺纹规格都是标准化的系列参数，可直接适配现有主流的灌装生产线工位间距，不需要对现有设备做大规模改造就能直接投产。瓶底做了微小的内凹设计，一方面是为了保证瓶子站立时的稳定性，避免瓶底平面度不足导致的放不平问题，另一方面是在注塑吹瓶成型时，这个内凹结构可以更好地分散料流应力，减少瓶底出现缩痕、变形的概率，提升成品率。做生产线配套设计时，需要注意瓶身的最大外径要和输送护栏的间距预留0.5-1mm的间隙，既要保证瓶子输送过程中不会左右晃动过大，也要避免间隙太小出现挤瓶变形的问题；旋盖工位的定位治具内孔要和瓶身外径做小间隙配合，定位高度要覆盖瓶身三分之一以上的位置，避免旋盖时瓶子跟着转，导致旋盖扭矩不足。

　　另外在做跌落仿真验证时，这类圆柱瓶的应力集中点主要在瓶肩过渡位置和瓶盖滚花的根部，所以建模时这两个位置的圆角不能太小，否则实际生产出来的瓶子跌落时容易出现开裂、漏液的问题。瓶身的壁厚设计采用渐变结构，瓶口位置因为要和瓶盖配合，壁厚稍厚，保证螺纹的结构强度，瓶身主体部分壁厚均匀，既能节省原材料，也能避免吹瓶成型时出现壁厚不均导致的透光差异、强度不足问题。很多刚接触包装结构设计的工程师容易把瓶身做成等壁厚，实际开模生产时经常出现瓶身局部缺料、冷却变形的问题，反而增加了后续的修模成本。
