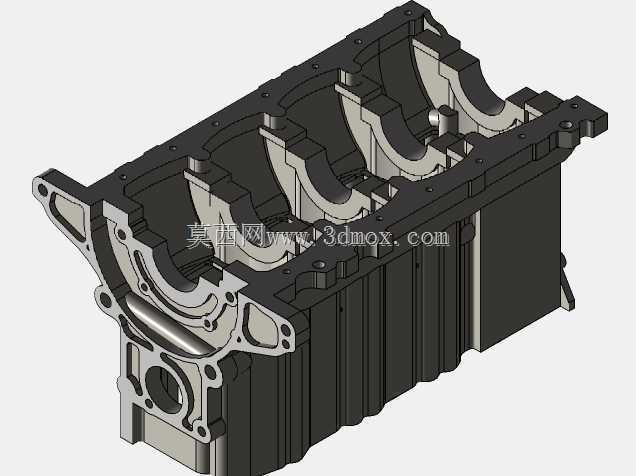

丰田3L直列四缸柴油发动机缸体结构

　　这款直列四缸柴油发动机缸体，是轻型商用车动力总成的核心承载构件，主要适配丰田3L系列自然吸气柴油机型，广泛搭载在轻卡、厢式运输车、硬派越野车型以及小型工程作业机械的动力单元中，作为整台发动机的装配基体，承担着所有运动副、附属系统的定位与载荷传递作用。从结构设计逻辑来看，该缸体采用深裙式铸铁铸造结构，相比汽油机型的薄壁缸体，铸铁材质的缸壁厚度预留了足够的冗余量，能够承受柴油压缩点火带来的更高爆发压力，深裙式的曲轴箱结构向下延伸至曲轴回转中心以下，大幅提升了整机的刚性，避免高负荷工况下缸体产生形变影响活塞连杆组的运动精度。缸体的四个气缸孔采用直列排布，缸孔内壁设计有珩磨网纹结构，用于储存润滑油，在活塞往复运动时形成稳定的油膜，

　　降低活塞环与缸壁的摩擦损耗，同时保证燃烧室的密封性能；每个气缸周围都布置有连通的冷却水套，冷却水从缸体前端的进水口进入后，会沿着水套流道环绕每个气缸外壁流动，带走燃烧过程中传递到缸壁的热量，之后通过缸体顶面的通水孔进入气缸盖，完成整个冷却循环的流道衔接。曲轴安装位采用五道主轴承座的设计，每个主轴承座都与缸体本体铸为一体，主轴承盖通过高强度螺栓与轴承座紧固，为曲轴提供稳定的旋转支撑，相邻主轴承座之间设计有加强筋结构，将活塞做功时传递到曲轴的载荷均匀分散到整个缸体结构上，避免应力集中导致的轴承座开裂问题；主轴承座的同轴度、圆柱度公差都控制在极小的范围内，保证曲轴转动时的径向跳动量符合设计要求，减少运转过程中的振动与噪音。

　　缸体左侧布置有挺柱室安装面，用于安装气门挺柱以及凸轮轴相关组件，配合顶置气门的配气机构完成进排气门的启闭驱动；右侧设计有机油冷却器、机油滤清器的安装接口，以及主油道的工艺孔堵头，主油道沿缸体长度方向贯穿布置，机油泵泵出的压力机油进入主油道后，会通过各个分支油道分别输送到主轴承、连杆轴承、凸轮轴轴承等需要润滑的摩擦副位置，同时部分机油会通过缸体顶面的油道孔输送到气缸盖，为配气机构提供润滑。缸体前端面设计有正时齿轮室、水泵、机油泵的安装定位面，所有安装孔位都设计有对应的定位销孔，保证前端附件的装配同轴度，避免皮带轮、齿轮传动过程中出现偏磨；后端面设计有飞轮壳的安装法兰面，法兰面的平面度公差严格控制，保证飞轮壳与缸体的装配密封性，

　　同时为变速箱输入轴提供准确的定位基准，避免动力输出过程中出现同轴度偏差导致的传动异响。缸体顶面采用平面铣削加工，平面度、粗糙度都满足气缸垫的密封要求，顶面布置有气缸盖螺栓孔、定位销孔以及冷却水、机油的流通孔，气缸盖螺栓采用从中间向两端对称排布的设计，装配时按照规定扭矩顺序拧紧，能够保证气缸垫均匀受压，避免出现漏气、漏水、漏油的三漏问题。缸体的下部油底壳安装面设计有密封胶条的安装槽，同时预留了油底壳固定螺栓孔，油底壳安装后形成封闭的曲轴箱空间，储存发动机运转所需的润滑油；缸体侧面还设计有发动机悬置的安装支架位，用于将整个动力总成固定在车架上，安装位的位置经过重心匹配计算，能够有效缓冲发动机运转时产生的振动传递到车架。在实际维修与装配场景中，该缸体的缸孔磨损量、主轴承座孔的同轴度、各安装面的平面度都是检测的核心指标，一旦这些形位公差超出设计范围，会直接导致发动机出现动力下降、机油消耗异常、异响等故障；建模过程中对各个加强筋的位置、油道水套的走向、安装孔位的相对位置都做了精准还原，能够用于发动机拆装教学、维修工艺模拟、附属部件的改装设计等场景，帮助结构设计人员、维修技术人员直观理解该款缸体的结构特点与装配逻辑。
