快拆式塑料连接卡扣结构设计

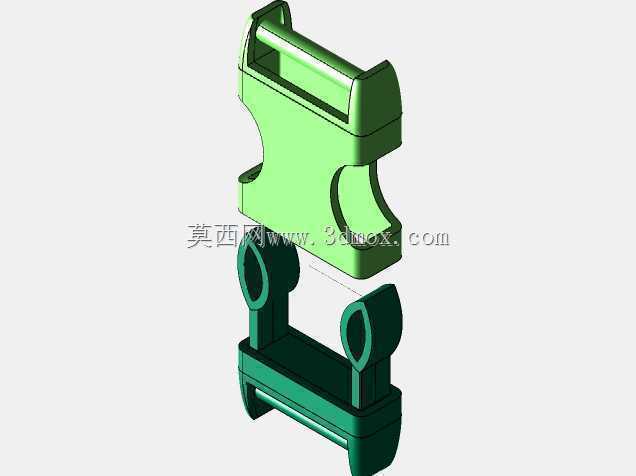

　　这类快拆卡扣多应用在户外装备、箱包束带、便携设备绑带的连接场景中，替代传统的缝线固定或者金属搭扣，在需要频繁拆装、快速开合的使用场景下，能大幅降低操作复杂度，同时避免金属件易锈蚀、重量偏大的问题。从结构拆分来看，整个组件分为上下两个配合单元，上方单元为带握持横梁的扣合主体，两侧做了内凹的弧形避让，一方面是适配绑带穿入后的弯折弧度，避免织带在长期弯折过程中出现应力集中导致的起毛断裂，另一方面也能在手动按压解锁的时候给手指留出足够的施力空间，不需要额外借助工具就能完成解锁操作。下方单元为带两个环形挂耳的插接底座，挂耳的内孔做了圆角过渡处理，用来穿装固定织带或者销轴，环形结构的壁厚做了均匀加厚处理，在承受纵向拉力的时候，

　　应力会沿着环形轮廓均匀分散，不会出现局部应力集中导致的断裂。上下单元的配合面做了对称的弧形导向结构，插接的时候不需要完全精准对位，只要大致对准扣合位置，施加纵向压力就能顺着导向斜面滑入到位，到位后会有清晰的触感反馈，提示使用者已经完成锁止，不会出现虚扣、松脱的情况。设计过程中首先考虑的是反复开合的疲劳寿命，扣合的卡接位置没有做尖锐的直角棱边，所有配合接触面都做了0.3mm左右的圆角过渡，避免塑料件在反复形变过程中出现应力发白、开裂的问题。整体的壁厚控制在均匀的2mm左右，没有出现壁厚突变的区域，不管是采用注塑成型还是后续的小批量3D打印验证，都不会因为冷却速率不均导致的缩痕、翘曲变形，能保证配合尺寸的一致性。安装边界上，

　　上方扣体的穿带槽宽度适配常规20mm宽度的织带，穿带槽的边缘做了翻边加强，在织带承受拉力的时候，槽口边缘不会因为局部压强过大割伤织带纤维；下方底座的两个挂耳中心距和上方扣体的插接槽中心完全同轴，扣合后上下单元的织带安装位处于同一条直线上，承受拉力的时候不会产生额外的偏转力矩，避免长期受偏载导致的卡扣松脱。在实际使用场景中，这类卡扣不需要额外的锁紧配件，单手就能完成扣合和解锁操作，在户外背包的胸带、头盔绑带、便携设备的固定束带场景下，即使戴着手套也能顺利操作。结构上没有设置多余的零散零件，整个组件只有两个配合件，不会出现小零件脱落丢失的问题，塑料材质本身的自润滑特性也让长期反复使用的过程中不需要额外添加润滑维护，配合面的磨损量极小，

　　正常使用场景下能达到数千次的开合寿命。设计时还考虑了意外受力的防脱特性，卡接的咬合深度做了1.2mm的预留，即使受到瞬间的冲击拉力，也不会因为卡接量不足导致脱开，只有当使用者主动按压两侧的解锁位置，让卡接爪产生足够的形变退出咬合位置，才能完成分离，避免日常使用中因为剐蹭、意外触碰导致的卡扣意外打开。上下配合件的分模线都设置在非接触、非外观的侧面位置，不会因为分模线的飞边影响扣合的顺畅度，也不会在织带穿装的位置出现毛刺刮伤织带或者使用者皮肤。
