三维坐标系UCS标识参考设计

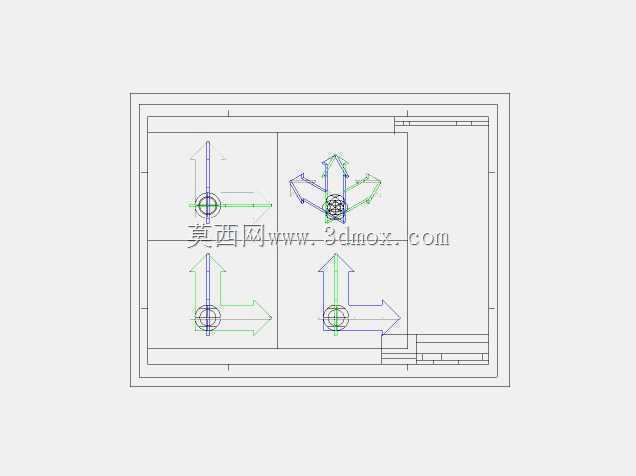

　　在三维机械设计、装配校验以及工程出图的全流程中，统一的坐标系标识是跨岗位协同、多软件数据交互的核心基准元素，这套UCS坐标标识方案，正是为解决不同设计环节坐标认知偏差、装配基准错位问题而设计的参考元素。日常开展三维建模工作时，不少工程师都遇到过跨软件导入模型后坐标轴方向错乱、装配时基准面匹配错位、出图时视角标注与加工端认知不一致的问题，这套坐标标识通过标准化的三轴指向设计，能在装配体环境、工程图视口、模型展示场景中快速明确X/Y/Z三个轴向的正方向，避免因基准认知偏差导致的设计返工。从设计思路来看，这套标识没有采用冗余的装饰结构，三个轴向分别用差异化的线型与箭头形态做区分，每个轴向的箭头末端都预留了足够的标注避让空间，

　　不会和模型本身的轮廓线、尺寸标注产生视觉重叠，不管是嵌入到总装配体的基准原点位置，还是放置在工程图的视口角落作为视角参考，都不会干扰主体模型的展示效果。实际应用场景覆盖了机械设计的多个环节：在三维建模阶段，可将该标识固定在装配原点位置，作为所有零件装配的基准参照，方便设计人员快速判断零件的安装方向、偏移距离；在工程图输出环节，将标识放置在每个投影视图的对应位置，能让加工端、质检端快速明确视图对应的轴向方向，减少识图误差；在做三维模型交互展示、装配动画制作时，该标识也可作为视角切换的方向参照，让观看者快速理清当前视角对应的空间方位。从外形尺寸与安装边界来看，这套标识的整体外轮廓控制在极小的尺寸范围内，不会占用装配体的有效设计空间，

　　标识的原点位置与软件默认的UCS原点完全重合，安装时只需对齐原点坐标即可完成定位，不需要额外做位置调整，三个轴向的长度比例经过优化，既保证在缩放视图时能清晰识别每个轴向的指向，又不会因为轴向过长遮挡周边的模型结构。不同于软件自带的临时坐标轴显示，这套可嵌入模型的UCS标识能随模型文件一同保存、导出，不管是转成中间格式发给协作方，还是导出到渲染软件做效果展示，标识都能完整保留，不会因为软件环境变化消失，从根源上解决了跨平台协作时的基准认知问题。在做复杂装配体设计时，很多时候需要拆分多个子装配进行并行设计，不同设计人员如果采用不同的坐标基准，总装时就会出现零件位置错位、配合关系失效的问题，

　　在每个子装配文件的原点位置嵌入这套统一的UCS标识，就能让所有参与设计的人员保持一致的坐标方向认知，大幅降低总装阶段的配合调整工作量。标识的箭头形态采用了机械制图标准中规定的方向指示样式，线条粗细与工程图的标注线宽保持一致，打印出图时不会出现线条过粗遮挡内容、或者过细无法识别的问题，三个轴向的颜色区分也符合主流三维软件的默认坐标轴配色习惯，设计人员不需要额外适应就能快速识别对应轴向。在做运动仿真分析时，这套标识也可作为运动方向的参照基准，方便快速判断载荷施加方向、运动副的移动旋转方向是否符合设计预期，避免因为方向判断错误导致仿真结果失真。考虑到不同场景的使用需求，标识的每个轴向都做了独立的结构分组，使用时可以根据实际显示需求单独隐藏某个轴向的标识，或者调整单个轴向的显示长度，适配不同大小的模型展示场景，不会出现小模型里标识过大占满屏幕、大模型里标识过小找不到的问题。
