紫调浮雕蝴蝶结椭圆装饰挂坠造型设计

　　这款椭圆造型的装饰构件，在文创周边、服饰配饰、工艺礼品的结构设计场景中有着较高的适配性，日常做结构方案时经常会碰到这类需要兼顾曲面流畅度与装饰细节的小件设计，很多刚接触曲面建模的工程师容易在这类带浮雕纹样的异形件上出现曲面不光顺、细节衔接突兀的问题。从实际使用场景来看，这类构件既可以作为金属压铸工艺的服饰挂坠基体，也可以调整壁厚后作为注塑工艺的香薰盒外盖、装饰礼盒的锁扣饰件，甚至可以按比例放大后作为文创展示装置的立面装饰单元，不同应用场景下对壁厚、安装位的要求差异较大，建模时需要提前预留调整空间。

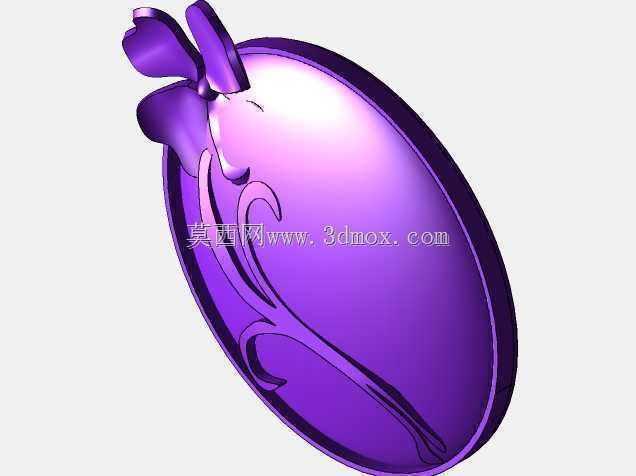

　　设计思路上没有采用常规的平面浮雕贴附逻辑，而是先构建整体椭球基准曲面，控制椭球的长短轴比例接近3:2，边缘做R1.2的圆角过渡，避免锐边在后续压铸或注塑工序中出现应力集中，同时握持或佩戴时不会有刮蹭感。顶部的蝴蝶结造型没有做独立分体装配，而是和主体椭球面做一体化曲面融合，蝴蝶结的瓣片厚度从根部2.5mm逐步过渡到边缘0.8mm，既保证了造型的轻盈感，也避免薄壁处成型时出现填充不足的问题。椭球正面的卷草纹样采用浮雕凸起0.6mm的设计，纹样的走线全部做G2连续处理，没有硬转折棱角，后续做表面抛光、电镀或者烤漆工序时不会出现积漆、抛光不到位的死角。

　　从安装边界来看，构件背部预留了直径3mm的沉头挂孔，沉孔深度1.5mm，可以适配常规的挂绳、别针底座或者胶粘安装位，如果作为盒盖使用，可在椭球内侧边缘增加1mm高的定位止口，和盒体的配合间隙控制在0.15mm，保证开合顺畅无松动。整体外形的最大外轮廓尺寸控制在长42mm、宽30mm、最大厚度12mm，这个尺寸区间既满足手持把玩的舒适感，也不会因为体积过大导致作为配饰时过重，若用于大型装饰场景，可按比例整体缩放，所有曲面参数保持关联，缩放后不会出现曲面破损。

　　建模过程中需要注意的是，蝴蝶结和主体椭球的衔接处要做曲率匹配检查，很多新手做这类造型时容易出现衔接处的曲面褶皱，导致后续数控加工时刀路跳刀，或者3D打印时出现支撑残留。卷草纹样的走线要顺着椭球的曲面曲率排布，不要出现垂直于曲面的陡峭立面，否则模具开模时会出现倒扣，需要额外做滑块结构，大幅增加制造成本。表面的紫色质感是做了半透明紫的材质模拟，实际生产中如果采用亚克力注塑可以直接调出这个效果，如果采用锌合金压铸则需要后续做紫色喷镀处理，建模时不需要额外拆分表面，整体一体化结构即可满足多数工艺的成型要求。

　　这类装饰类结构件看似没有复杂的传动或受力要求，但实际对曲面质量的要求比很多工业结构件更高，因为表面的任何微小不光顺，在做高光表面处理时都会被放大，直接影响成品的质感。设计时还要考虑不同工艺的收缩率，比如采用锌合金压铸时整体收缩率取千分之五，注塑ABS材质时收缩率取千分之八，建模时提前把收缩补偿考虑进去，避免成品尺寸偏差导致安装位不匹配。另外构件的边缘全部做了倒钝处理，没有任何小于R0.3的锐角，符合日常接触类饰件的安全要求，不会出现划伤使用者的情况。
