平头车床配套后轴盖结构设计

　　在普通平头车床的轴系布局中，后轴盖是安装在主轴箱体后端的关键配套零件，其核心作用是封闭主轴后段的安装腔体，阻挡加工过程中产生的切屑、切削液飞溅进入主轴轴承安装位，同时为后端密封件、锁紧组件提供稳定的安装基准，避免外界粉尘、杂质侵入造成轴承磨损、润滑脂泄漏等问题，直接影响主轴组件的运转精度与维护周期。

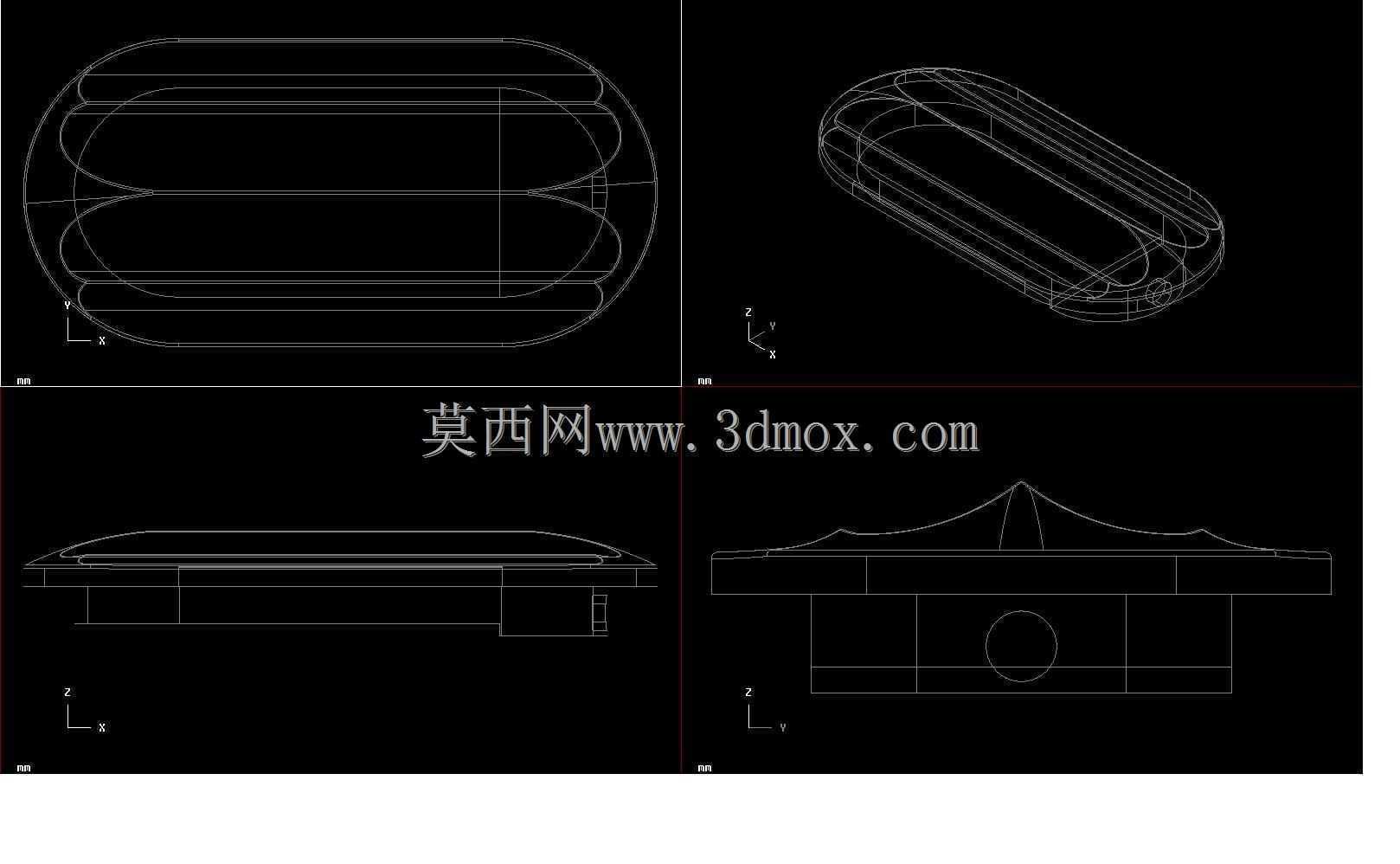

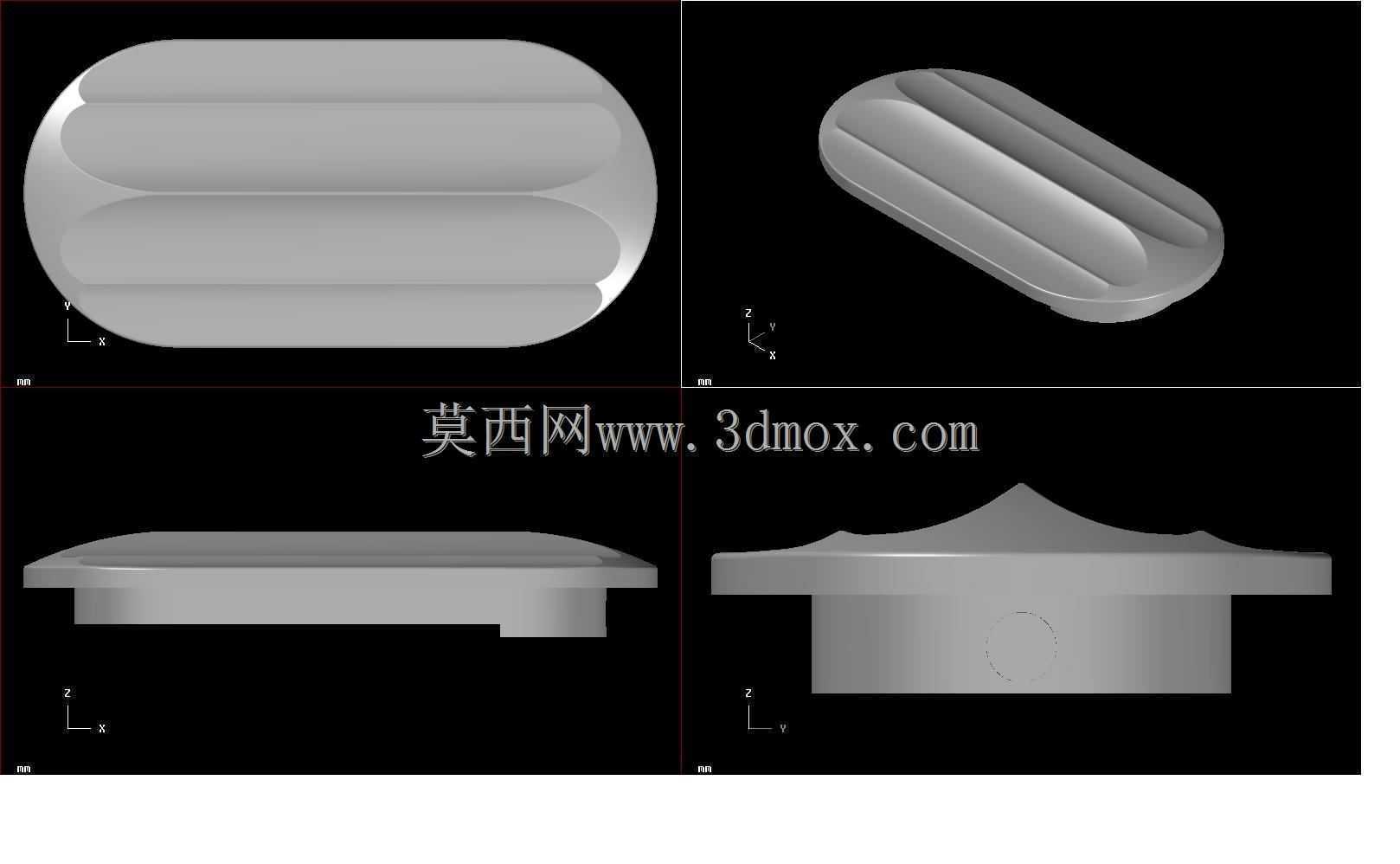

　　从结构设计逻辑来看，这款后轴盖采用了椭圆式的主体轮廓，区别于常规圆形端盖的设计，主要是适配平头车床主轴箱后端的非圆形安装空间，在有限的箱体结构内最大化覆盖轴端的密封区域，同时避让箱体后端的走线槽、润滑管路布置位。盖体正面设置了三道平行的内凹加强筋，并非出于装饰目的，而是通过筋位结构提升薄型盖体的整体刚性，避免车床高速运转产生的振动导致盖体共振变形，同时筋位形成的凹槽可以在盖体表面积累少量切屑时，引导切屑沿凹槽滑落，不会直接堆积在密封配合面位置。盖体的安装侧设计有一圈凸起的定位止口，止口的外径公差控制在h7级别，安装时可以直接嵌入主轴箱后端的对应定位槽内，不需要额外调整同轴度，就能保证盖体中心与主轴回转中心的重合度，避免盖体内圈与主轴后端的旋转部件发生刮擦。止口外侧均匀分布了四个沉头安装孔，孔位的位置度公差控制在0.1mm以内，适配M6的内六角螺栓安装，沉头深度设计为3mm，保证螺栓安装后头部完全沉入盖体平面，不会突出表面造成磕碰或者干涉周边部件。

　　从安装边界来看，这款后轴盖的整体厚度控制在12mm，其中止口的嵌入深度为5mm，安装后突出箱体表面的高度仅为7mm，不会占用过多的主轴后端操作空间，方便操作人员在装夹长轴类工件时，调整后端的顶尖位置或者安装跟刀架附件。盖体的内圈直径比主轴后端的轴径大2mm，预留了足够的间隙容纳毡圈密封或者骨架油封，密封件安装槽的宽度设计为4mm，深度2.5mm，可以适配标准型号的接触式密封件，在主轴最高转速1600r/min的工况下，依然能保持稳定的密封效果，不会因为高速摩擦产生的热量导致密封件过早老化。盖体的边缘做了R2的圆角过渡，没有尖锐的棱角，避免安装维护过程中划伤操作人员，同时圆角结构也能减少应力集中，在螺栓拧紧的过程中不会出现盖体边缘开裂的问题。

　　在实际加工工艺适配性上，这款后轴盖的结构完全适配常规的机械加工流程，毛坯可以采用压铸铝合金或者HT200灰铸铁成型，主体平面通过铣床一次加工到位，止口与内圈密封槽通过车床车削保证同轴度，安装孔通过钻床或者加工中心一次钻铰成型，不需要复杂的工装夹具就能完成批量加工，加工完成后经过喷砂处理去除表面的毛刺与加工刀痕，同时在表面形成均匀的粗糙层，提升油漆的附着力，也能避免表面生锈。在实际装配场景中，这款后轴盖不需要额外的调整垫片，依靠止口的定位精度就能保证装配位置准确，更换密封件时只需要拆卸四个固定螺栓就能取下盖体，维护操作十分便捷，不会影响车床的日常维保效率。在车床长期运转的工况下，这款后轴盖的加强筋结构可以有效抵消主轴振动带来的交变应力，不会出现盖体松动、密封失效的问题，能够适配平头车床在粗加工、半精加工等多种工况下的使用需求，为轴系后端提供稳定的防护与密封支撑。
