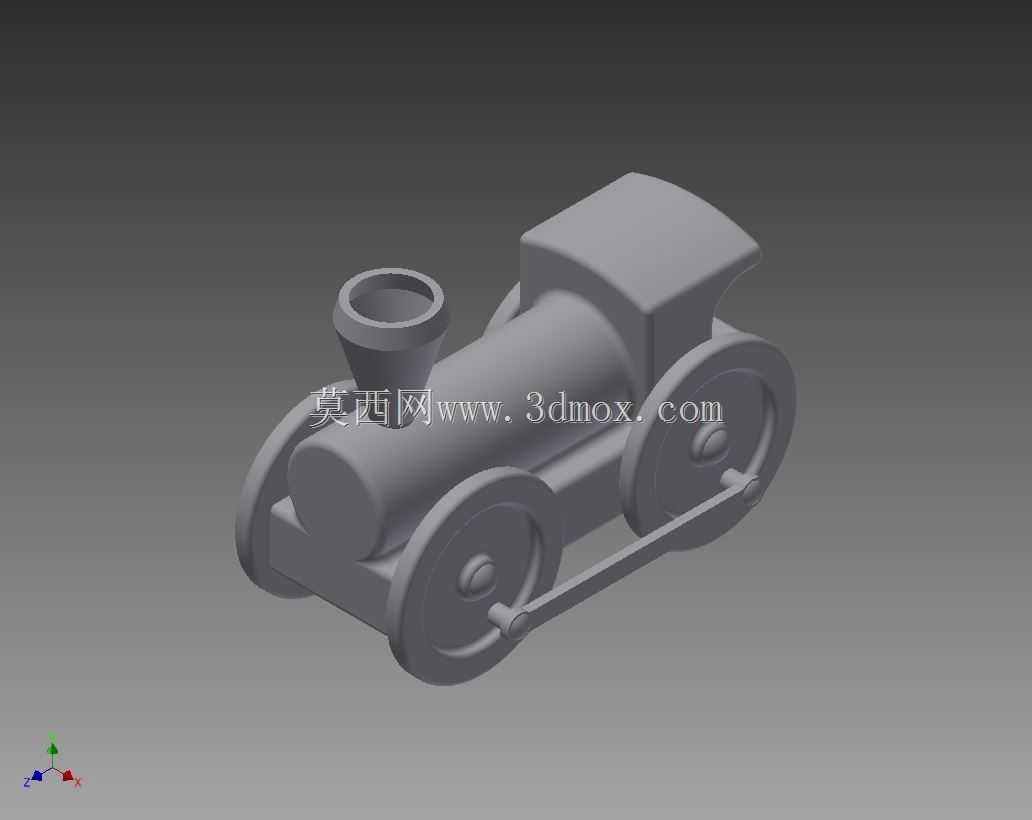

卡通风格复古蒸汽机车简化造型摆件

　　做这类简化复古机车造型的三维结构，最先要考虑的是应用场景的适配性——这类造型大多用于桌面文创摆件、儿童益智玩具的结构原型，也可作为3D打印入门练习的验证模型，不需要复刻真实蒸汽机车的复杂管路与动力结构，核心是在保留经典识别特征的前提下，把结构做的足够简洁，同时兼顾装配逻辑的合理性。从实际功能特性来看，这个造型把真实蒸汽机车的锅炉、烟囱、驾驶室、轮组联动结构做了几何化简化，所有曲面都做了大圆角过渡，没有尖锐棱角，既满足玩具类产品的安全要求，也能降低3D打印或者注塑开模的工艺难度，不会出现薄壁倒扣、极小特征这类容易导致生产缺陷的结构。设计思路上没有照搬真实机车的尺寸比例，而是做了卡通化的比例调整：把锅炉筒体的直径做了放大，烟囱高度压缩，

　　驾驶室的轮廓做了圆润化处理，轮组的连杆结构保留了真实蒸汽机车的联动逻辑，但把连杆与轮轴的配合间隙做了合理放大，既可以在打印后实现手动推动时轮组同步转动的效果，也不会因为间隙过小导致装配卡滞。外形尺寸的边界控制上，整体长宽高比例控制在3:1.2:1.5的区间，轮组的直径占到整体高度的二分之一，保证放置时的稳定性，底部平面做了0.2mm的平整余量，不需要额外支撑就能平稳放置在桌面，轮组与主体底盘的安装位做了嵌入式的轴孔设计，轴孔的深度控制在5mm，既保证轮轴安装后的固定强度，也不会出现轴孔打穿主体侧壁的外观缺陷。从结构细节来看，锅炉前端的烟箱部分做了一体化的圆弧过渡，没有拆分独立零件，减少装配工序，烟囱与锅炉顶部的连接位做了0.

　　3mm的安装止口，不管是粘接装配还是卡扣连接都能保证对齐精度，驾驶室的顶部做了微弧的斜面，避免积灰也更符合卡通造型的柔和感，轮组的连杆与轮辐之间的间隙留足了1.5mm，不会因为打印层厚的误差导致连杆与轮辐摩擦卡滞。这类简化结构的设计，本质是在识别度、工艺性、可玩性三者之间找平衡，不需要追求1:1还原真实机车的机械结构，而是要让拿到模型的人一眼就能识别出这是经典蒸汽机车的形象，同时不管是做摆件静态展示，还是做可动的小玩具，都不需要复杂的后处理就能实现预期效果。在安装边界的考量上，所有外凸特征的根部都做了R2以上的圆角，避免受力断裂，轮轴的安装位同轴度公差控制在0.1mm以内，保证四个轮子转动时不会出现偏摆，

　　主体底部的安装平面平面度控制在0.15mm，放置在光滑平面上不会出现翘边晃动的问题。对于三维建模从业者来说，这类造型的练习重点不是复杂曲面的构建，而是如何在简化特征的同时保留产品的核心识别点，同时兼顾后续生产或者3D打印的工艺要求，避免出现看起来造型简单实际生产时问题百出的情况，比如很多新手做这类造型时容易把轮组的连杆位置做偏，导致转动时卡死，或者把薄壁特征做的太薄，打印后容易断裂，这些细节都是在建模阶段就要提前考量的，要把实际装配、使用的场景融入到建模的参数设置里，而不是只追求视觉上的相似。
